Zkrácení dodací lhůty

Při zadávání objednávky se zjišťuje dostupnost komponentů potřebných pro konečný výrobek a možnosti výroby. Po potvrzení je za příplatek možná expresní výroba ve zkrácené dodací lhůtě.

Konstrukce skříně

K dispozici jsou následující provedení skříně:

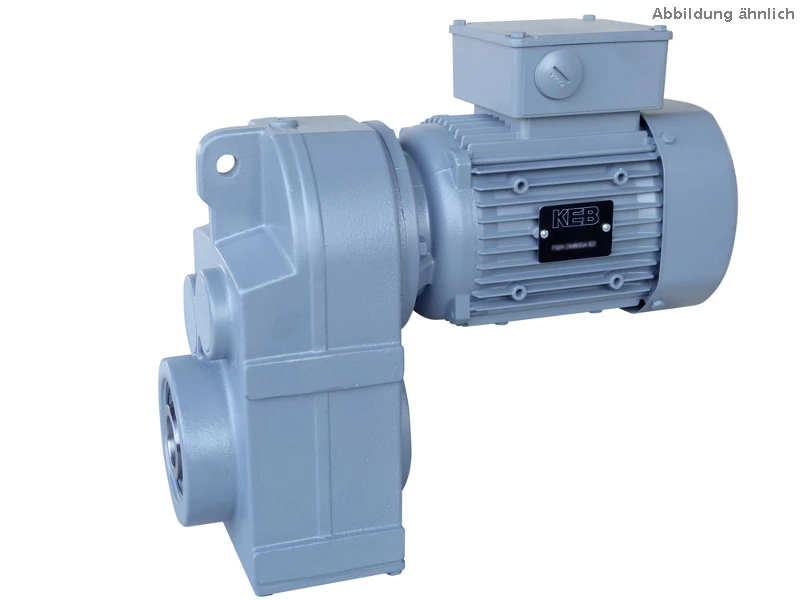

1. 1.A - násuvné provedení, doporučuje se montáž s gumovým nárazníkem (viz komponenty)

1. 2.B - násuvné provedení - jako A, navíc kruh šroubů se závitovými otvory na obou stranách výstupu převodovky.

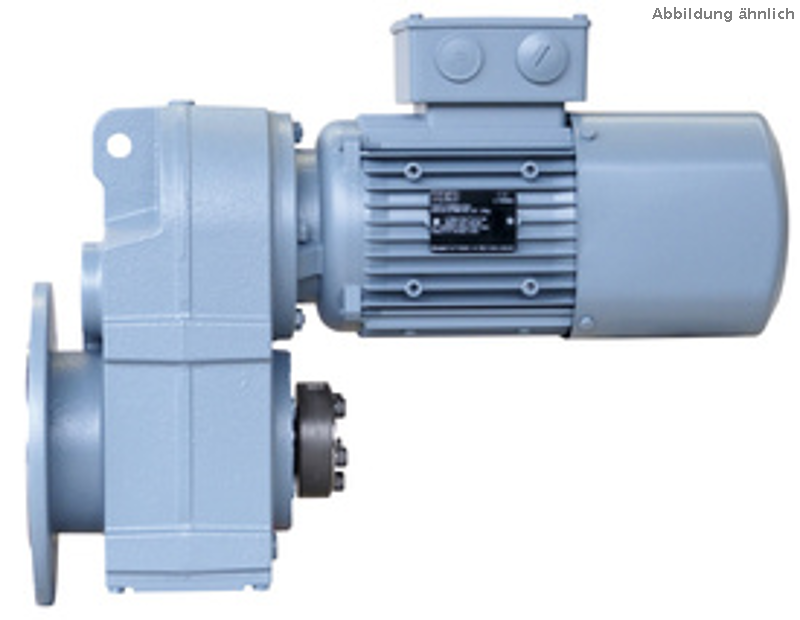

1. 3.C - Přírubové provedení C - pro montáž převodovky na boční výstupní přírubu.

Rozměry: viz rozměrový list

Instalační poloha

Pro určení množství maziva je nutná montážní poloha.

Označení různých montážních poloh najdete na následujícím obrázku.

Konstrukce hřídele

1 vnější kroužek
2 upínací šrouby
3 vnitřní kroužek
4 Náboj
5 Hřídel
6 Bez maziva

Další možnosti krytu a hřídele

Dvojité těsnění na výstupní hřídeli:

V závislosti na dostupném montážním prostoru se používá kombinované těsnění s jednou těsnicí hranou z NBR a jednou z FKM nebo dva těsnicí kroužky v provedení NBR a FKM.

Výhody:

• - Optimální těsnicí vlastnosti při vysokých provozních teplotách díky těsnění FKM.

• - Dobré těsnicí vlastnosti při nízkých teplotách díky těsnění NBR.

• - Lepší ochrana proti vysokému znečištění díky 2 těsněním (vnější těsnění má také prachový okraj).

• - Vysoká úroveň bezpečnosti a lepší stabilita proti úniku oleje díky dodatečnému těsnicímu okraji.

Použití se doporučuje pro

• - Kritická místa instalace

• - Tam, kde jsou kladeny zvláštní požadavky na spolehlivost těsnění.

Zesílené uložení výstupního hřídele

S touto možností lze zvýšit přípustné radiální síly pro výstupní hřídel.

Další informace o stanovení radiální síly a přípustných hodnotách pro

standardních a zesílených ložisek v dokumentu PDF Poznámky k výběru možností.

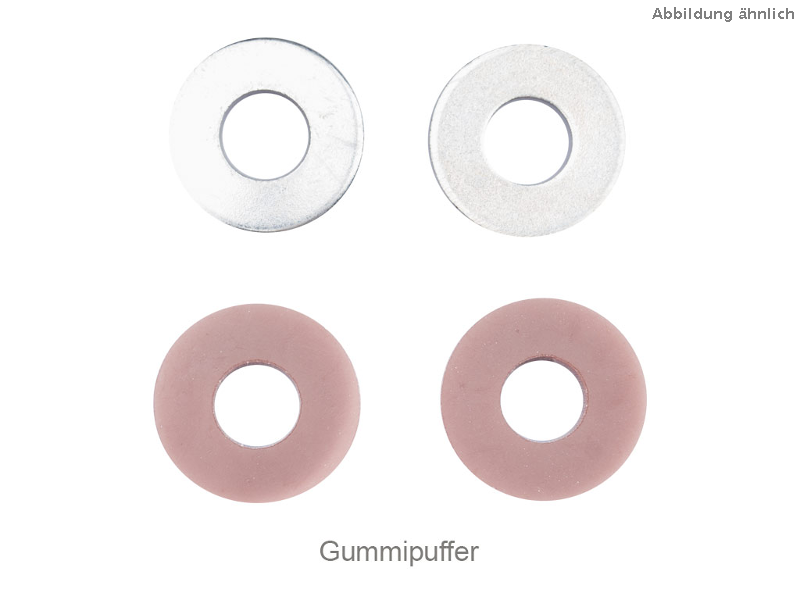

Pryžový nárazník pro pouzdro

Výběr pro násuvné provedení A. Pro pružnou montáž (podporu krouticího momentu) převodového motoru. Vhodné pro otvor na přední straně skříně převodovky.

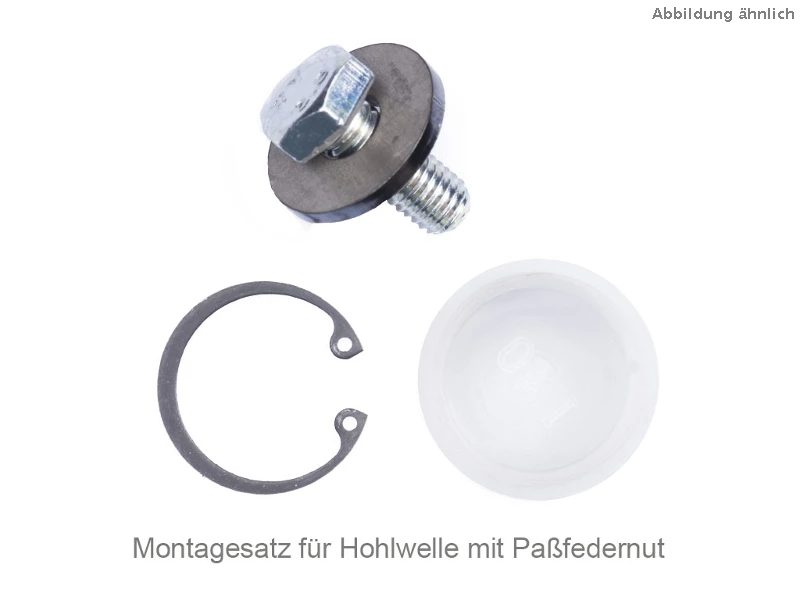

Montážní sada pro dutou hřídel

Pro upevnění "zákaznických hřídelí" s límcem a bez límce.

Další informace naleznete v dokumentu PDF Poznámky k výběru možností.

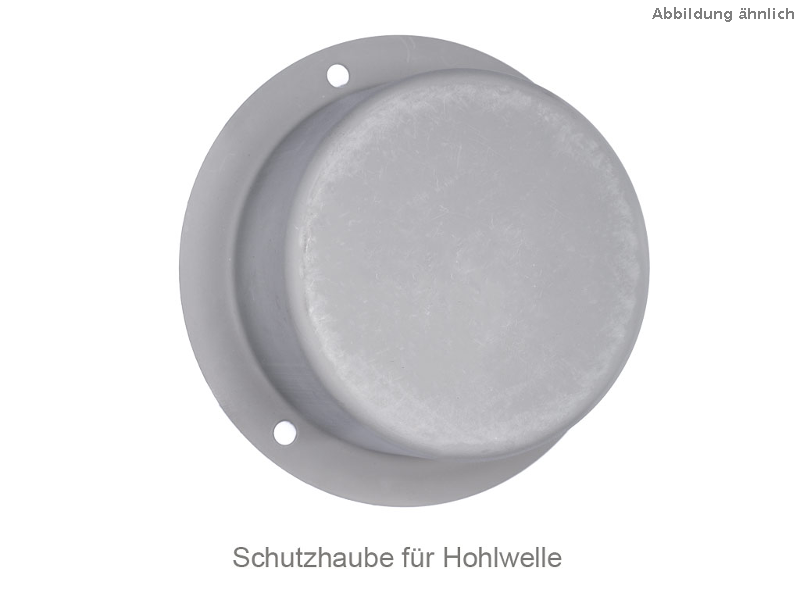

Ochranný kryt pro dutou hřídel

Možné pouze u násuvné verze B a přírubové verze C. Upevnění na stávající závitové otvory na výstupu převodovky.

Druhý konec hřídele

Standardní provedení - bez

Druhý konec hřídele - válcový hřídel s drážkou pro pero

Ochrana proti prachu a vodě

Volitelné možnosti:

IP55 - ochrana proti prachu, ochrana proti proudu vody (standardní)

IP65 - prachotěsnost, ochrana proti proudu vody (standardní)

IP65 s brzdou - jako dříve, ale s přídavnou brzdou v provedení IP65

Kód IP pro stupeň krytí podle DIN EN 60529, 60034-5,

První číslo kódu: Ochrana proti vniknutí cizích těles

Druhé číslo kódu: Ochrana proti vniknutí vody se škodlivými účinky.

Napětí/frekvence

Volitelné možnosti:

230/400V/D/Y, 50Hz (standard)
Možné aplikace: V zapojení do hvězdy (Y) přímo na síť 400V, v zapojení do trojúhelníku (D) na frekvenční měniče s výstupním napětím 230V/3~ nebo na frekvenční měniče s výstupním napětím 400V/3~ a provozem s charakteristickou křivkou 87Hz.

400/690V/D/Y, 50Hz
Možné aplikace: V zapojení delta přímo na síť 400V a na měničích frekvence s výstupním napětím 400V/3~, rozběh hvězda-delta se spínači nebo stykači.

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (možnost až 4kW)

500V/D, 50Hz (možnost od 5,5 do 45kW)

Ochrana motoru

Pro sledování teploty vinutí motoru jsou k dispozici následující možnosti:

a) 1 sada PTC termistorů - pro monitorování pomocí PTC termistorového vypínacího zařízení nebo frekvenčního měniče

b) 1 sada teplotních spínačů (bimetalových) - pro monitorování např. pomocí ochranného relé motoru.

Při provozu převodového motoru na frekvenčním měniči se doporučuje zvolit jednu z těchto možností, protože snížené otáčky a s nimi spojený nižší chladicí výkon mohou způsobit přehřátí motoru.

Brzdy

Pro výběr se zobrazí dostupné typy brzd s maximálními možnými brzdnými momenty.

Pro specifikaci brzdy jsou nutné následující doplňující informace:

Brzdné napětí

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Brzdný moment na hnacím motoru (vynásobením převodovým poměrem i získáte brzdný moment na výstupním hřídeli),

Ruční uvolnění pro mechanické uvolnění brzdy pomocí páky, např. pro seřízení nebo údržbu.

Další informace a technické údaje o brzdách naleznete v dokumentu PDF Poznámky k výběru možností.

Tono de color

Otros colores disponibles bajo pedido para grandes cantidades.

Lubricante

Pueden seleccionarse opcionalmente los siguientes lubricantes:

0 Temperatura ambiente

1) Capacidad de carga O=normal, +=alta, ++=muy alta

2) Resistencia al envejecimiento O=normal, +=alta, ++=muy alta

Si se selecciona la opción 2, ¡también debe seleccionarse la clase de protección IP65!

Válvula de purga

Para despresurizar la caja de cambios. Alivia los anillos de estanqueidad y evita fugas.

Versión estándar a partir del tamaño F3 de la caja de cambios.

Cubierta de ventilador con techo protector

Cuando se instala verticalmente, la cubierta impide la entrada de cuerpos extraños o líquidos.
entrada de cuerpos extraños o líquidos.

Orificio de evacuación de la condensación
Dependiendo de la posición de instalación del motor, los orificios de condensación se encuentran en la parte inferior
del motor. Los orificios de purga de condensación vienen cerrados de fábrica y deben abrirse para purgar la condensación.
drenar la condensación.

Conexión a tierra externa

Segunda placa de características, suministrada suelta

Versión UL/CSA, con certificado combinado

Versión con homologación/certificado combinado que cumple tanto la normativa estadounidense como la canadiense.
normativas

Etiquetado CEL
Similar a la etiqueta energética de la UE, la etiqueta energética de China (CEL) es una etiqueta que indica el consumo de energía de un producto.
consumo energético de un producto. La etiqueta contiene información sobre la clase de eficiencia energética (de 1 a 5) y el
consumo de energía. La etiqueta está disponible para motorreductores de 0,75 a 45 kW.

Versión CCC
La Certificación Obligatoria China (CCC) es un sistema de certificación válido en la República Popular China.
El certificado está disponible para motorreductores de 0,12 a 1,1kW.
