A szállítási idő lerövidítése

A megrendelés leadásakor ellenőrzik a végtermékhez szükséges alkatrészek elérhetőségét és a gyártási lehetőségeket. A megerősítést követően a rövidített szállítási időn belül felár ellenében expressz gyártás is lehetséges.

A burkolat kialakítása

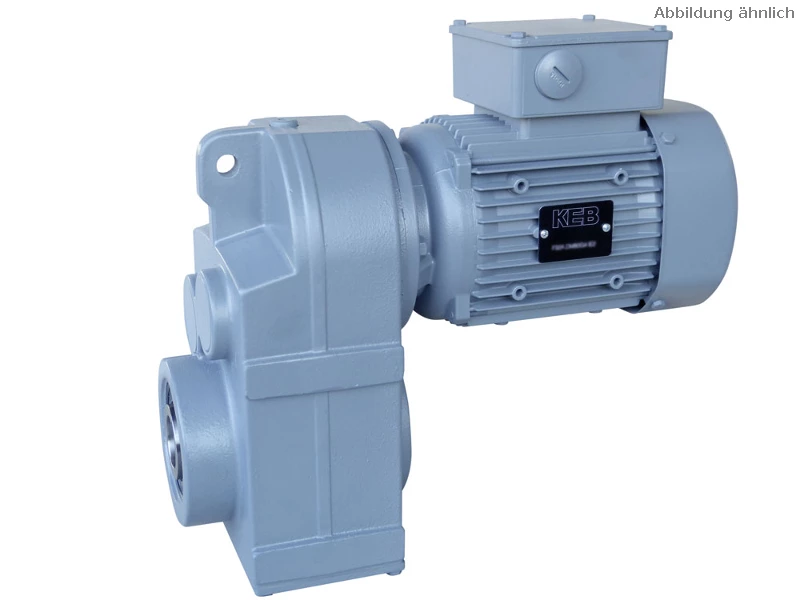

A következő házváltozatok állnak rendelkezésre:

1. 1.A - felnyomható változat, gumipufferrel történő rögzítés ajánlott (lásd az alkatrészeket).

1. 2.B - felnyomható kivitel - mint az A, plusz csavarkör a hajtómű kimenetének mindkét oldalán lévő menetes furatokkal.

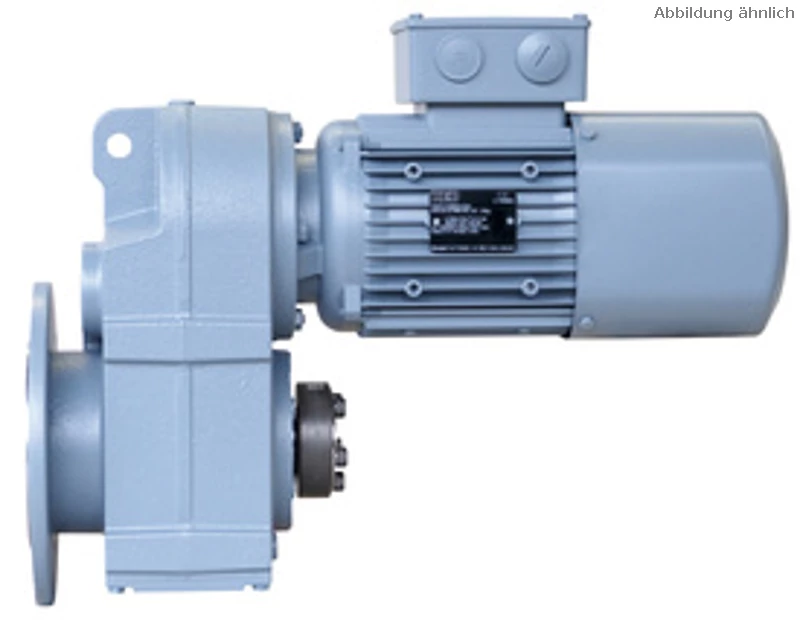

1. 3.C - C karimás változat - a sebességváltó oldalsó kimeneti karimára történő felszereléséhez.

Méretek: lásd a méretlapot

Beépítési pozíció

A kenőanyag mennyiségének meghatározásához a beépítési helyzetre van szükség.

A különböző beépítési pozíciók jelölései a következő ábrán láthatók.

A tengely kialakítása

1 külső gyűrű
2 szorítócsavar
3 Belső gyűrű
4 Hub
5 tengely
6 Zsírmentes

További ház és tengely opciók

Dupla tömítés a kimeneti tengelyen:

A rendelkezésre álló beépítési helytől függően egy NBR- és egy FKM-tömítésű tömítéssel vagy két NBR- és FKM-tömítőgyűrűvel ellátott kombinált tömítést használnak.

Előnyök:

• - Optimális tömítési tulajdonságok magas üzemi hőmérsékleten az FKM tömítésnek köszönhetően.

• - Jó tömítési tulajdonságok alacsony hőmérsékleten az NBR tömítésnek köszönhetően.

• - Jobb védelem a nagymértékű szennyeződések ellen a 2 tömítésnek köszönhetően (a külső tömítés porszegéllyel is rendelkezik).

• - Nagyfokú biztonság és jobb stabilitás az olajszivárgással szemben a kiegészítő tömítőperemnek köszönhetően.

Használata ajánlott

• - Kritikus beépítési pozíciók

• - Ahol a tömítés megbízhatóságával szemben különleges követelmények vannak érvényben

A kimeneti tengely megerősített csapágyazása

Ezzel az opcióval a kimeneti tengely megengedett radiális erői növelhetők.

A radiális erő meghatározására és a megengedett értékekre vonatkozó további információk a következőkhöz

a standard és a megerősített csapágyakra vonatkozóan az Opciók kiválasztására vonatkozó megjegyzések című PDF-dokumentumban .

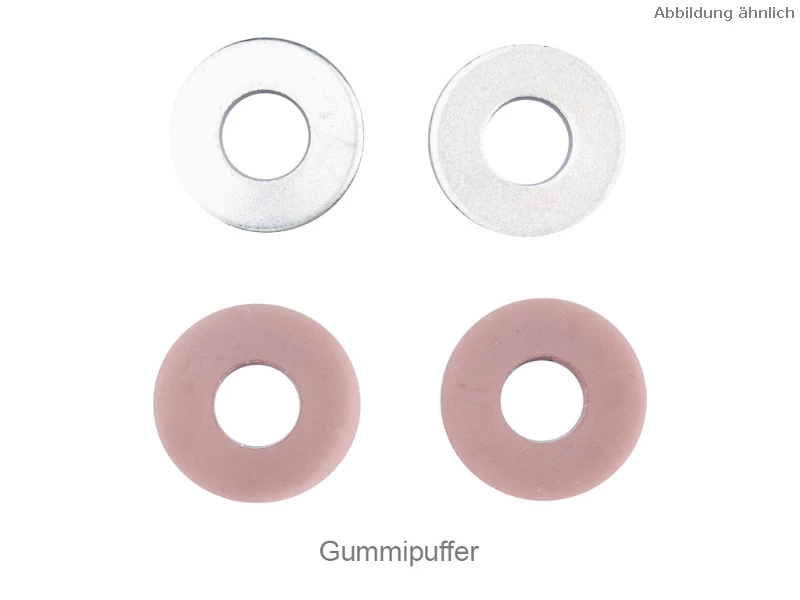

Gumipuffer a házhoz

Választás az A. felcsúsztatható változathoz. A hajtóműves motor rugalmas rögzítéséhez (nyomatéktámasz). Alkalmas a hajtóműház elülső oldalán lévő furathoz.

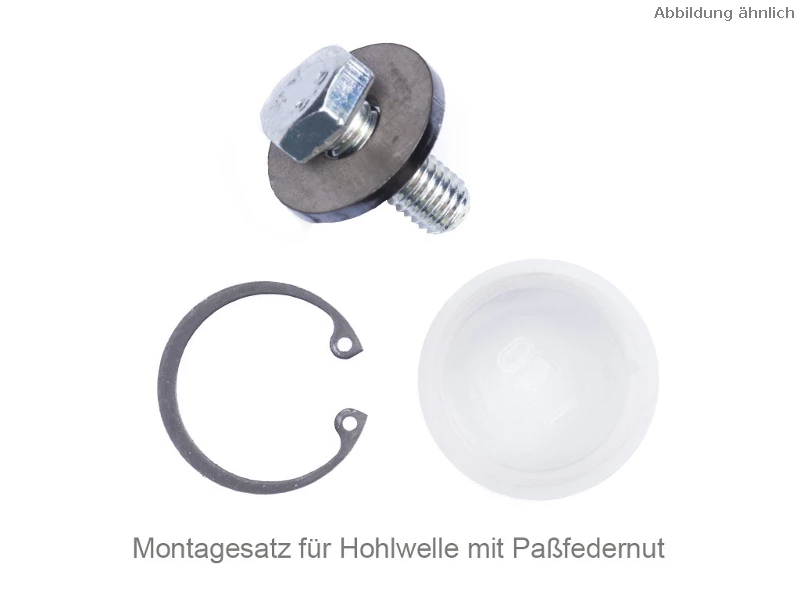

Szerelőkészlet üreges tengelyhez

"ügyféltengelyek" rögzítéséhez gallérral és anélkül.

További információk a PDF dokumentumban: Megjegyzések az opciók kiválasztásához

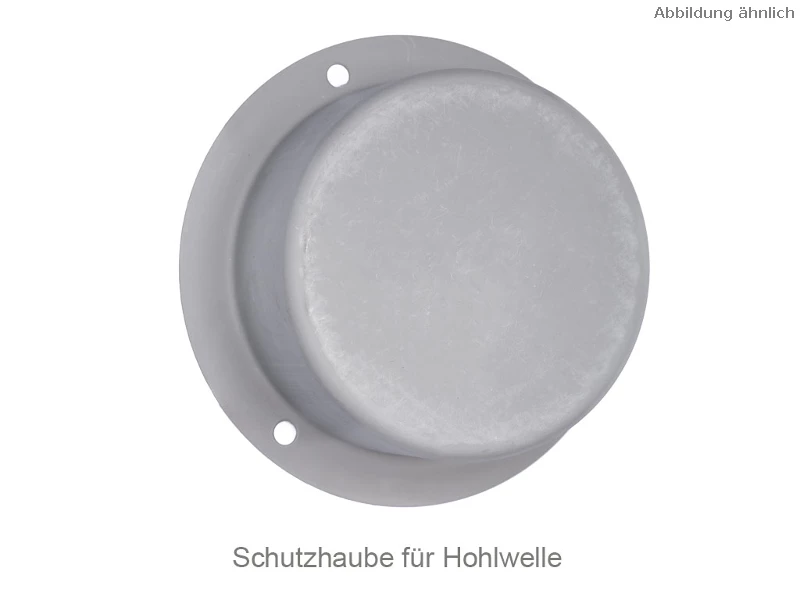

Védőburkolat az üreges tengelyhez

Csak a B felcsúsztatható változat és a C karimás változat esetén lehetséges. Rögzítés a sebességváltó kimenetén meglévő menetes furatokon.

Második tengelyvég

Standard kivitel - anélkül

Második tengelyvég - hengeres tengely kulcsnyílással

Por- és vízvédelem

Választható opciók:

IP55 - porvédelem, vízsugár elleni védelem (alapfelszereltség)

IP65 - porálló, vízsugár elleni védelem

IP65 fékkel - mint korábban, de kiegészítő fékváltozattal IP65-ben

IP-kód a DIN EN 60529, 60034-5 szerinti védelmi fokozatra vonatkozóan,

Első kódszám: Idegen testek behatolása elleni védelem.

Második kódszám: Védelem a káros hatású víz behatolása ellen.

Feszültség/frekvencia

Választható opciók:

Lehetséges alkalmazások:230/400V/D/Y, 50Hz (standard): csillagkapcsolásban (Y) közvetlenül 400V-os hálózatra, háromszögkapcsolásban (D) 230V/3~ kimeneti feszültségű frekvenciaváltókra vagy 400V/3~ kimeneti feszültségű frekvenciaváltókra, 87Hz-es jelleggörbével való működés esetén.

400/690V/D/Y, 50HzLehetséges alkalmazások: Közvetlenül a 400V-os hálózatra, illetve 400V/3~ kimeneti feszültségű frekvenciaváltókon, csillag-delta kapcsolóval vagy kontaktorral történő indítással.

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (4 kW-ig lehetséges)

500V/D, 50Hz (5,5 és 45kW között lehetséges)

Motorvédelem

A motor tekercselési hőmérsékletének felügyeletére a következő lehetőségek állnak rendelkezésre:

a) 1 készlet PTC termisztor - PTC termisztoros kioldó berendezéssel vagy frekvenciaváltóval történő felügyelethez.

b) 1 hőmérsékletkapcsoló-készlet (bimetál) - pl. motorvédő relével történő felügyelethez.

Az egyik opció kiválasztása ajánlott, ha a hajtóműves motort frekvenciaváltóval működtetjük, mivel a csökkentett fordulatszám és az ezzel járó kisebb hűtési kapacitás a motor túlmelegedését okozhatja.

Fék

A rendelkezésre álló féktípusok a maximálisan lehetséges fékezési nyomatékokkal megjelennek kiválasztásra.

A fék specifikációjához a következő kiegészítő információkra van szükség:

Fékfeszültség

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Fékezési nyomaték a hajtómotoron (az i áttételi aránnyal való szorzás adja a kimeneti tengelyen fellépő fékezési nyomatékot),

Kézi kioldás a fék mechanikus kioldásához egy karon keresztül, pl. beállítás vagy karbantartás céljából

A fékekkel kapcsolatos további információk és műszaki adatok a PDF dokumentumban találhatók: Megjegyzés az opciók kiválasztásához

Barevný odstín

Další barvy jsou k dispozici na vyžádání pro větší množství.

Mazivo

Volitelně lze zvolit následující maziva:

0 Okolní teplota

1) Zatížitelnost O=normální, +=vysoká, ++=velmi vysoká

2) Odolnost proti stárnutí O=normální, +=vysoká, ++=velmi vysoká

Pokud je vybrána možnost 2, musí být vybrána také třída krytí IP65!

Odvzdušňovací ventil

Pro snížení tlaku v převodovce. Uvolňuje těsnicí kroužky a zabraňuje únikům.

Standardní provedení od velikosti převodovky F3.

Kryt ventilátoru s ochrannou střechou

Při svislé instalaci zabraňuje stříška vniknutí cizích těles nebo kapalin.
vniknutí cizích těles nebo kapalin.

Otvor pro odvod kondenzátu
V závislosti na instalační poloze motoru jsou otvory pro odvod kondenzátu umístěny na spodní straně motoru.
motoru. Otvory pro odvod kondenzátu jsou z výroby uzavřeny a pro odvod kondenzátu je nutné je otevřít.
Vypouštění kondenzátu.

Vnější uzemňovací přípojka

Druhý typový štítek, dodává se volně

Verze UL/CSA, s kombinovaným certifikátem

Verze s kombinovaným schválením/certifikátem, která splňuje americké i kanadské předpisy.
předpisy

Označení CEL
Podobně jako energetický štítek EU je i čínský energetický štítek (CEL) štítkem spotřeby energie výrobku.
Spotřeba energie výrobku. Štítek obsahuje informace o třídě energetické účinnosti (1 až 5) a
spotřebě energie. Štítek je k dispozici pro převodové motory od 0,75 do 45 kW.

Verze CCC
Čínská povinná certifikace (CCC) je certifikační systém platný v Čínské lidové republice.
Certifikát je k dispozici pro převodové motory od 0,12 do 1,1 kW.
