A szállítási idő lerövidítése

A megrendelés leadásakor ellenőrzik a végtermékhez szükséges alkatrészek elérhetőségét és a gyártási lehetőségeket. A megerősítést követően a rövidített szállítási időn belül felár ellenében expressz gyártás is lehetséges.

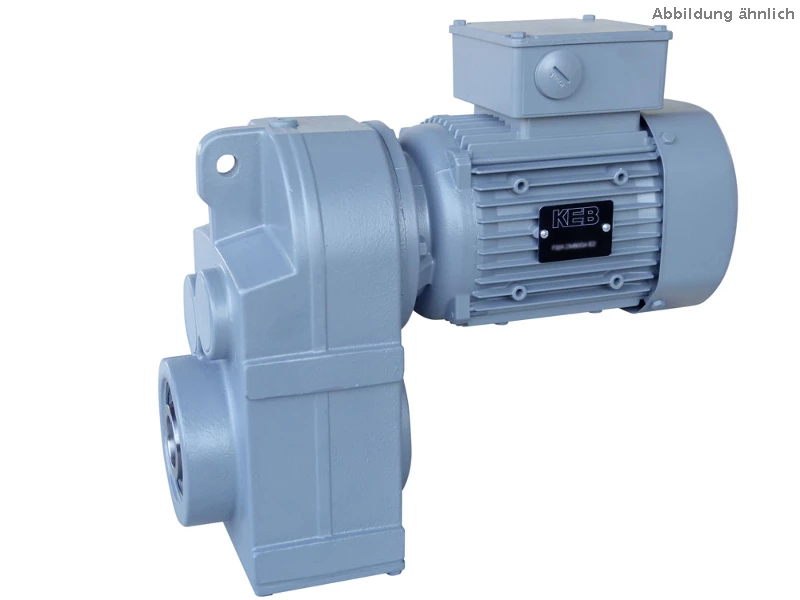

A burkolat kialakítása

A következő házváltozatok állnak rendelkezésre:

1. 1.A - felnyomható változat, gumipufferrel történő rögzítés ajánlott (lásd az alkatrészeket).

1. 2.B - felnyomható kivitel - mint az A, plusz csavarkör a hajtómű kimenetének mindkét oldalán lévő menetes furatokkal.

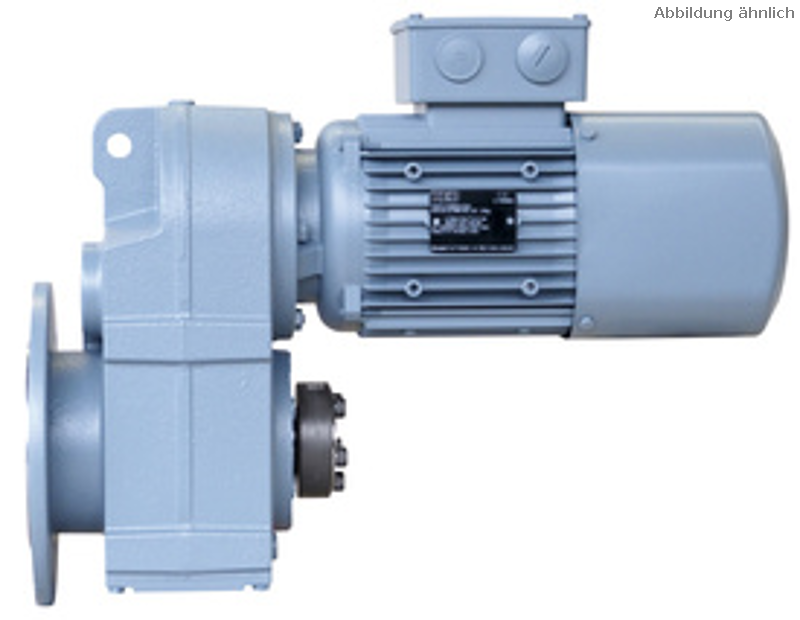

1. 3.C - C karimás változat - a sebességváltó oldalsó kimeneti karimára történő felszereléséhez.

Méretek: lásd a méretlapot

Installation position

The installation position is required to determine the lubricant quantity.

The designations for the various installation positions can be found in the following illustration.

A tengely kialakítása

1 külső gyűrű
2 szorítócsavar
3 Belső gyűrű
4 Hub
5 tengely
6 Zsírmentes

További ház és tengely opciók

Dupla tömítés a kimeneti tengelyen:

A rendelkezésre álló beépítési helytől függően egy NBR- és egy FKM-tömítésű tömítéssel vagy két NBR- és FKM-tömítőgyűrűvel ellátott kombinált tömítést használnak.

Előnyök:

• - Optimális tömítési tulajdonságok magas üzemi hőmérsékleten az FKM tömítésnek köszönhetően.

• - Jó tömítési tulajdonságok alacsony hőmérsékleten az NBR tömítésnek köszönhetően.

• - Jobb védelem a nagymértékű szennyeződések ellen a 2 tömítésnek köszönhetően (a külső tömítés porszegéllyel is rendelkezik).

• - Nagyfokú biztonság és jobb stabilitás az olajszivárgással szemben a kiegészítő tömítőperemnek köszönhetően.

Használata ajánlott

• - Kritikus beépítési pozíciók

• - Ahol a tömítés megbízhatóságával szemben különleges követelmények vannak érvényben

A kimeneti tengely megerősített csapágyazása

Ezzel az opcióval a kimeneti tengely megengedett radiális erői növelhetők.

A radiális erő meghatározására és a megengedett értékekre vonatkozó további információk a következőkhöz

a standard és a megerősített csapágyakra vonatkozóan az Opciók kiválasztására vonatkozó megjegyzések című PDF-dokumentumban .

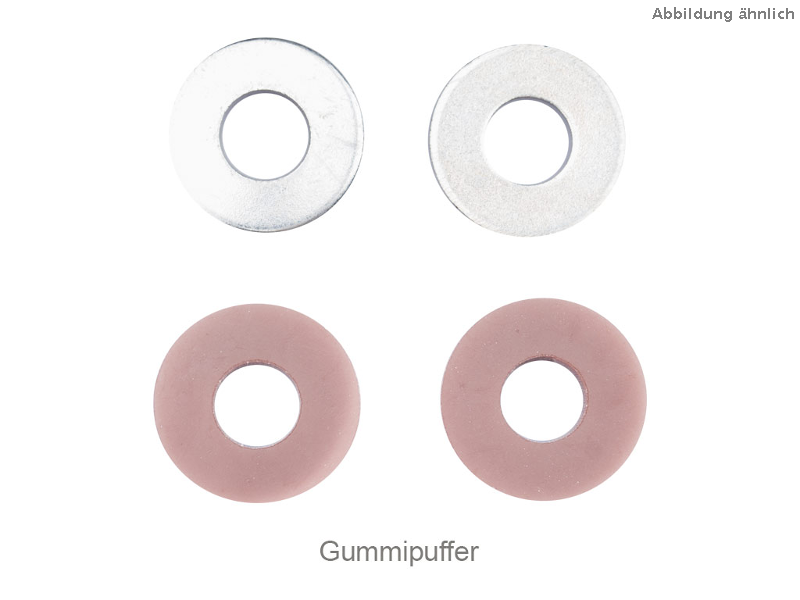

Gumipuffer a házhoz

Választás az A. felcsúsztatható változathoz. A hajtóműves motor rugalmas rögzítéséhez (nyomatéktámasz). Alkalmas a hajtóműház elülső oldalán lévő furathoz.

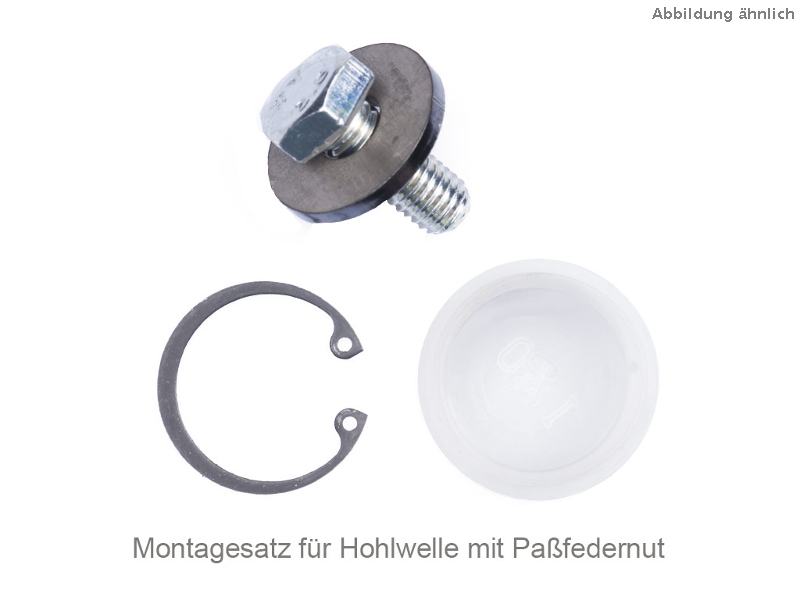

Szerelőkészlet üreges tengelyhez

"ügyféltengelyek" rögzítéséhez gallérral és anélkül.

További információk a PDF dokumentumban: Megjegyzések az opciók kiválasztásához

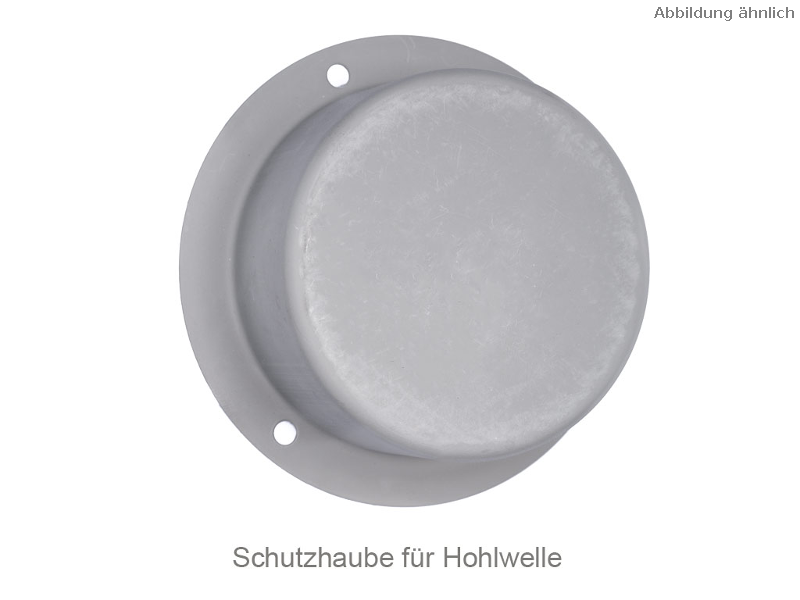

Védőburkolat az üreges tengelyhez

Csak a B felcsúsztatható változat és a C karimás változat esetén lehetséges. Rögzítés a sebességváltó kimenetén meglévő menetes furatokon.

Második tengelyvég

Standard kivitel - anélkül

Második tengelyvég - hengeres tengely kulcsnyílással

Dust and water protection

Selectable options:

IP55 - dustproof, protection against water jets (standard)

IP65 - dust-tight, protection against water jets

IP65 with brake - as before, but with additional brake version in IP65

IP code for the degree of protection in accordance with DIN EN 60529, 60034-5,

First code number: Protection against ingress of foreign bodies

Second code number: Protection against ingress of water with harmful effects

Voltage/frequency

Selectable options:

230/400V/D/Y, 50Hz (standard)
Possible applications: In star connection (Y) directly on 400V mains, in delta connection (D) on frequency inverters with output voltage 230V/3~ or on frequency inverters with output voltage 400V/3~ and operation with 87Hz characteristic curve

400/690V/D/Y, 50Hz
Possible applications: In delta connection directly on the 400V mains, and on frequency converters with output voltage 400V/3~, star-delta start-up with switches or contactors

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (up to 4kW possible)

500V/D, 50Hz (from 5.5 to 45kW possible)

Motor protection

The following options are available for monitoring the winding temperature of the motor:

a) 1 set of PTC thermistors - for monitoring with PTC thermistor tripping device or frequency inverter

b) 1 set of temperature switches (bimetal) - for monitoring e.g. with motor protection relay

The selection of one of these options is recommended when operating the geared motor on the frequency inverter, as reduced speeds and the associated lower cooling capacity can cause the motor to overheat.

Brake

The available brake types with max. possible braking torques are displayed for selection.

The following additional information is required to specify the brake:

Brake voltage

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Braking torque at the drive motor (multiplication by the transmission ratio i results in the braking torque at the output shaft),

Manual release for the mechanical release of the brake via a lever, e.g. for adjustment or maintenance

Further information and technical data on the brakes can be found in the PDF document Notes on selecting options

Színárnyalat

Nagyobb mennyiség esetén más színek is rendelhetők.

Lubricant

The following lubricants can be selected as an option:

0 Ambient temperature

1) Load capacity O=normal, +=high, ++=very high

2) Ageing resistance O=normal, +=high, ++=very high

If option 2 is selected, protection class IP65 must also be selected!

Bleeder valve

For relieving pressure in the gearbox. Relieves the sealing rings and prevents leaks.

Standard version from gearbox size F3.

Fan cover with protective roof

When installed vertically, the canopy prevents the ingress of foreign bodies or liquids.
ingress of foreign bodies or liquids.

Condensation drain hole
Depending on the installation position of the motor, the condensation holes are located on the lower side of the motor.
of the motor. The condensation drain holes are closed at the factory and must be opened to drain condensation.
drain condensate.

External earth connection

Second rating plate, supplied loose

UL/CSA version, with combined certificate

Version with combined approval/certificate that complies with both US and Canadian regulations.
regulations

CEL marking
Similar to the EU energy label, the China Energy Label (CEL) is a label for the energy consumption of a product.
energy consumption of a product. The label contains information on the energy efficiency class (1 to 5) and the
energy consumption. The label is available for geared motors from 0.75 to 45kW

CCC version
The China Compulsory Certification (CCC) is a certification system valid in the People's Republic of China.
The certificate is available for geared motors from 0.12 to 1.1kW.
