Tempi di consegna ridotti

• Montaggio espresso in un giorno lavorativo - se sono disponibili tutti i componenti necessari (visualizzati a seconda della configurazione individuale), il montaggio avviene in giorni lavorativi compresi tra il
  a seconda della configurazione individuale), il montaggio avviene nei giorni lavorativi dalle 8:00 alle 14:00.
  dalle 8:00 alle 14:00. La spedizione avviene poi il prima possibile. Questa opzione è
  presupposto per la consegna espressa.
• senza montaggio espresso - il montaggio e la spedizione avvengono entro 3-4 giorni lavorativi

Design dell'alloggiamento

• Struttura dell'alloggiamento - struttura standard con fori di montaggio su 4 lati dell'alloggiamento

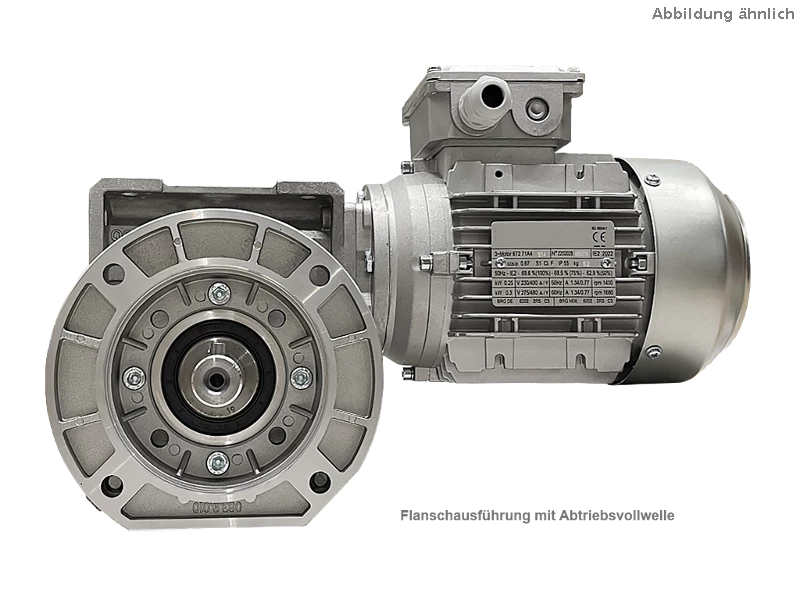

• Esecuzione a flangia - flange di uscita imbullonate di varie dimensioni - per le dimensioni vedi
  scheda tecnica

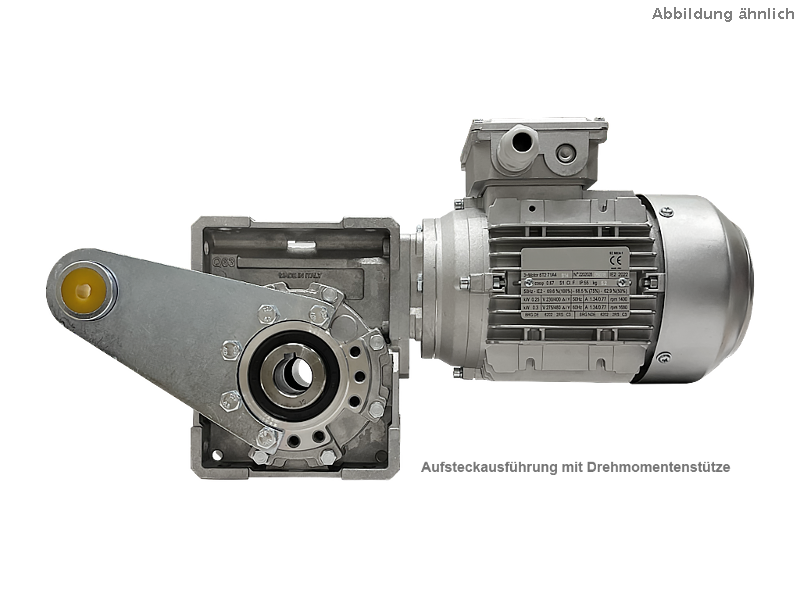

• Versione slip-on con supporto di coppia - Il supporto di coppia può essere montato in varie posizioni sul lato di uscita.
  i fori filettati sul lato di uscita in varie posizioni

Strana připojení

U verzí s pevnou výstupní hřídelí, přírubou a momentovým ramenem je třeba zadat polohu strany připojení.
musí být specifikována.

Instalační poloha

Pro určení množství maziva je nutná montážní poloha.
Označení různých montážních poloh najdete na následujícím obrázku.

Poloha svorkovnice

Poloha svorkovnice (0, 90, 180 a 270°) a poloha kabelového vstupu (A, B, C) se nastavují podle toho, zda je kabel v poloze A, B, C nebo C.
a D) lze nastavit následujícím způsobem:

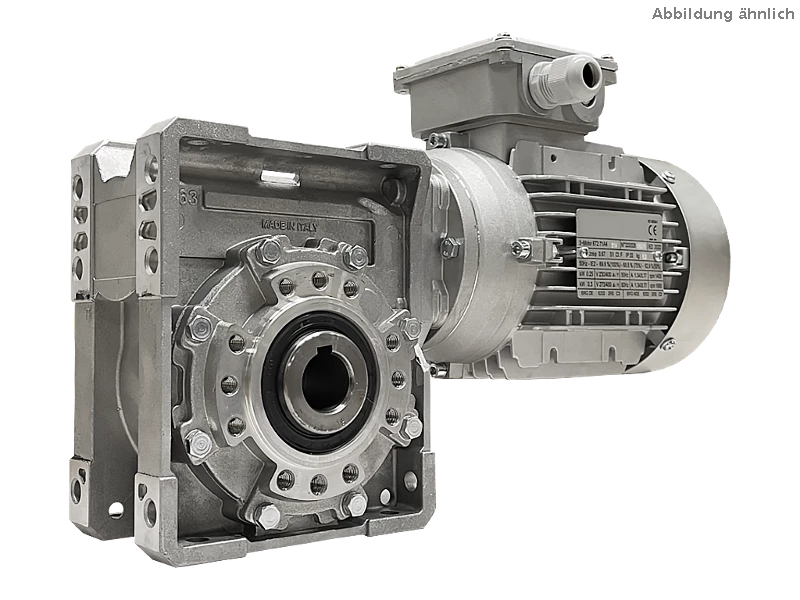

Design dell'albero

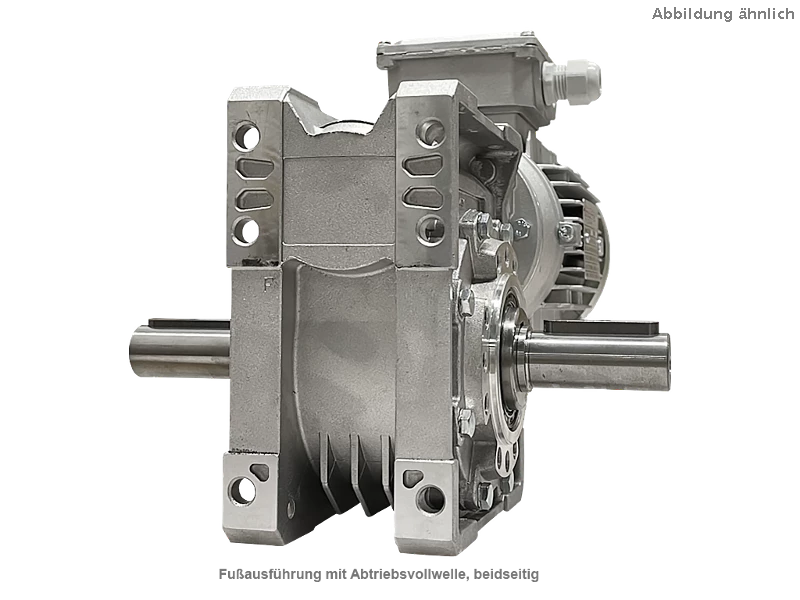

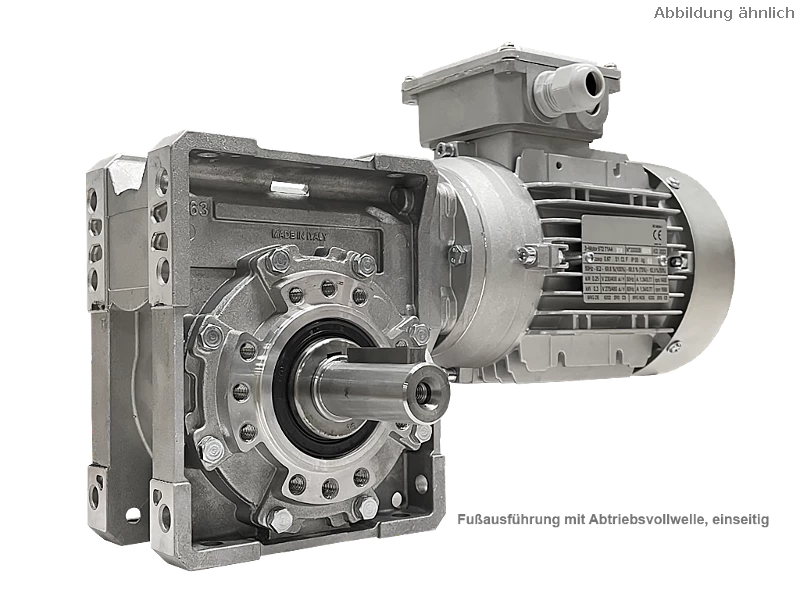

In alternativa all'albero cavo con cava per chiavetta, è possibile utilizzare alberi singoli e doppi con cava per chiavetta.
possono essere utilizzati. Gli alberi cavi sono dotati di un anello di sicurezza. Per le dimensioni e gli accoppiamenti, vedere
scheda tecnica.

Protezione e freno del motore

Il motore trifase collegato può essere configurato in questo modo

Per il monitoraggio della temperatura dell'avvolgimento del motore sono disponibili le seguenti opzioni:
a) con 1 set (3 pezzi) di termistori PTC - per il monitoraggio con il dispositivo di intervento del termistore PTC o il convertitore di frequenza
b) con 1 set (3 pezzi) di microinterruttori termici (contatto NC) - per il monitoraggio, ad esempio, con relè di protezione del motore.

La scelta di una di queste opzioni è consigliata quando il motoriduttore funziona con il convertitore di frequenza,
La scelta di una di queste opzioni è consigliata quando si utilizza il motoriduttore con il convertitore di frequenza, poiché le velocità ridotte e la conseguente minore capacità di raffreddamento possono causare il surriscaldamento del motore.
il motore potrebbe surriscaldarsi.

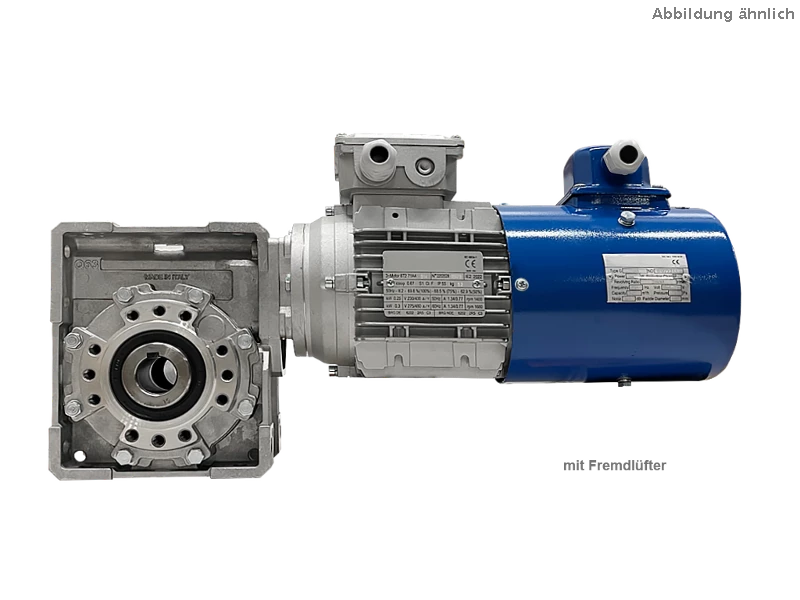

c) con freno (disponibile da 0,09kW)
Tensione di frenatura 230V/50Hz/1~
La rispettiva coppia di frenatura del motore di azionamento è visualizzata sull'opzione. Moltiplicando per il
rapporto i si ottiene la coppia frenante sull'albero di uscita del riduttore.

Ventola di raffreddamento forzata

1. senza - standard
2. con ventilatore forzato (disponibile a partire dalla potenza del motore 0,12 kW)


L'uso di una ventola di raffreddamento forzata - ad esempio quando si opera con un inverter - impedisce il surriscaldamento del motore a causa della minore capacità di raffreddamento a velocità ridotte. Tensione del ventilatore forzato: 230V/50Hz/1~ Grado di protezione: IP55

Si prega di richiedere la combinazione di motore con freno e ventola remota
