Réduction du délai de livraison

a) Montage express dans un délai d'un jour ouvrable - si tous les composants nécessaires sont disponibles (affiché en fonction de la configuration).
en fonction de la configuration individuelle), le montage a lieu les jours ouvrables entre
de 8h00 ŕ 14h00. L'expédition a alors lieu le plus rapidement possible. Cette option est nécessaire
condition préalable ŕ l'envoi express.

b) sans montage express - le montage et l'expédition ont lieu dans un délai de 3 ŕ 4 jours ouvrables.

Exécution du boîtier

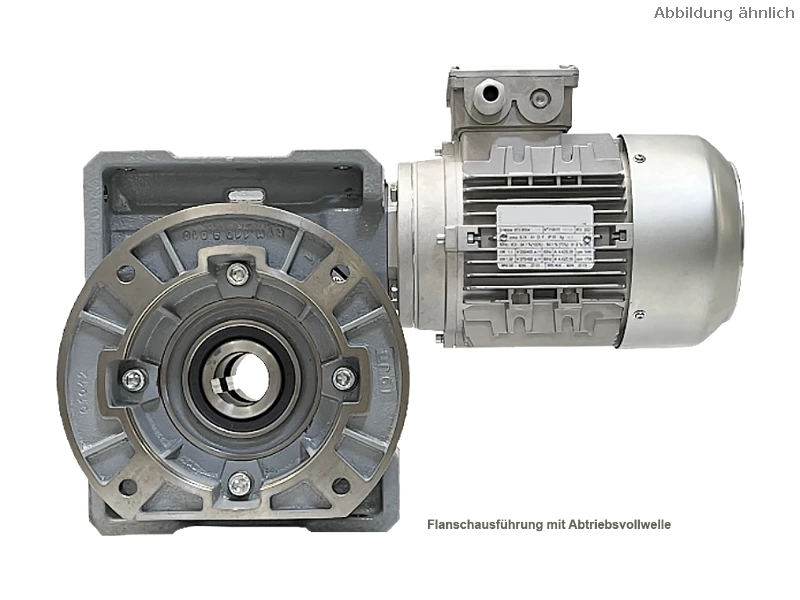

• Exécution de base - exécution standard avec trous de fixation sur 4 côtés du boîtier

• Exécution ŕ brides - brides de sortie vissables en différentes tailles - dimensions, voir
  fiche technique

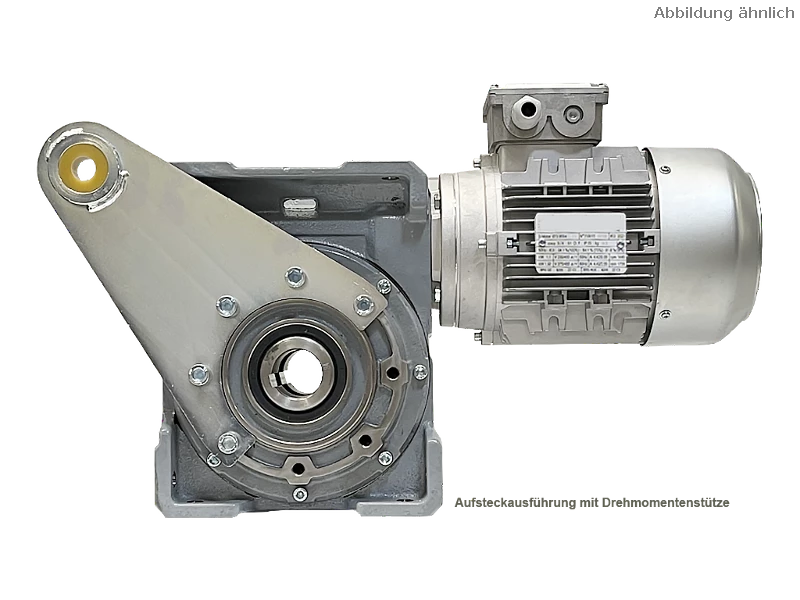

• Exécution ŕ emboîter avec bras de couple - Le bras de couple peut ętre fixé sur les
  les trous taraudés disponibles peuvent ętre montés dans différentes positions

Côté raccordement

Pour les exécutions avec arbre de sortie plein, bride et bras de couple, la position du côté raccordement doit ętre indiquée.
doit ętre indiquée.

Pozycja montażowa

Pozycja montażowa jest wymagana do określenia ilości środka smarnego.
Oznaczenia dla różnych pozycji montażowych można znaleźć na poniższej ilustracji.

Położenie skrzynki zaciskowej

Położenie skrzynki zaciskowej (0, 90, 180 i 270°) oraz położenie przepustu kablowego (A, B, C i D) można skonfigurować następująco
i D) można skonfigurować w następujący sposób:

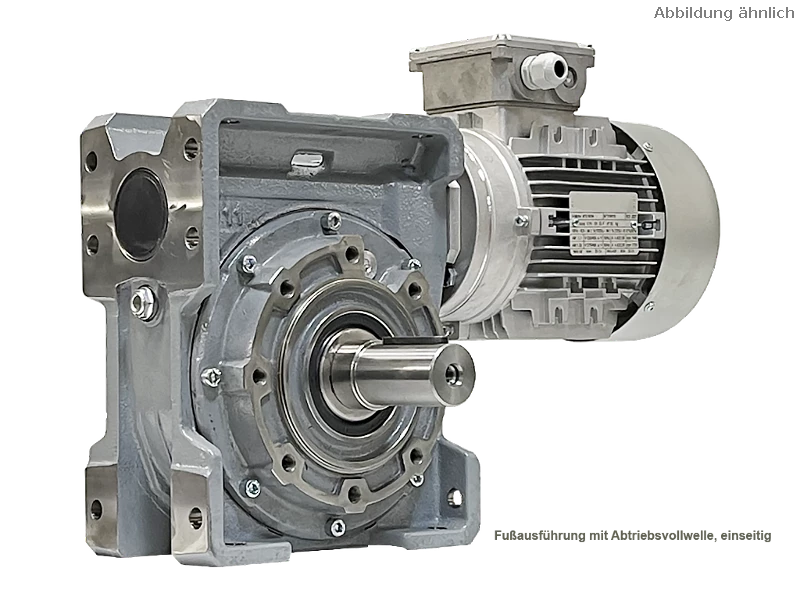

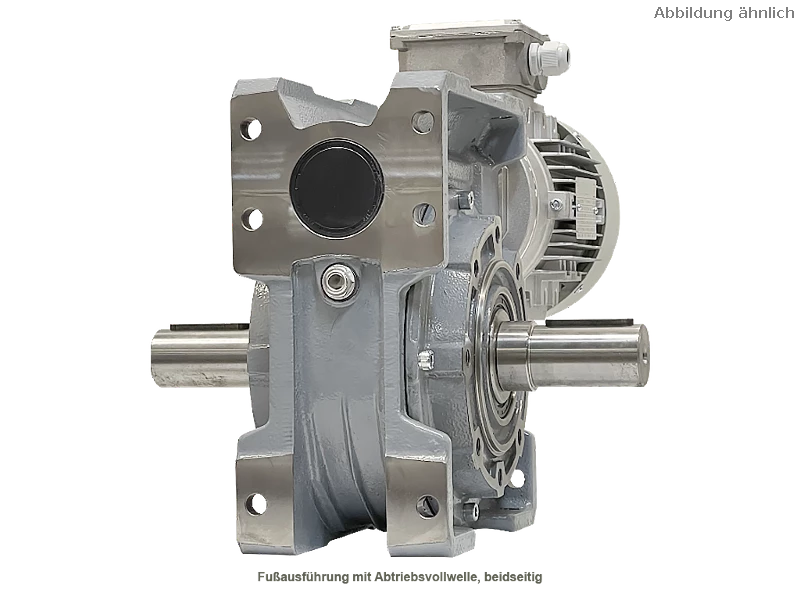

Konstrukcja wału

Opcjonalnie do wału drążonego z rowkiem wpustowym można zastosować jedno- lub dwustronne czopy z rowkiem wpustowym.
mogą być używane. Czopy są wyposażone w pierścień ustalający. Wymiary i pasowania, patrz
arkusz danych.

Ochrona silnika i hamulec

Tutaj można skonfigurować podłączony silnik trójfazowy

Dostępne są następujące opcje monitorowania temperatury uzwojenia silnika:
a) z 1 zestawem (3 szt.) termistorów PTC - do monitorowania za pomocą wyzwalacza termistorowego PTC lub przetwornicy częstotliwości
b) z 1 zestawem (3 szt.) przełączników mikrotermicznych (styk rozwierny) - do monitorowania np. za pomocą przekaźnika zabezpieczającego silnik.

Wybór jednej z tych opcji jest zalecany w przypadku pracy motoreduktora z przetwornicą częstotliwości,
ponieważ zmniejszone prędkości i związana z nimi niższa wydajność chłodzenia mogą spowodować przegrzanie silnika.
Silnik może się przegrzać.

c) z hamulcem (dostępny od 0,09 kW)
Napięcie hamowania 230V/50Hz/1~
Odpowiedni moment hamowania silnika napędowego jest wyświetlany na opcji. Mnożąc przez
i otrzymamy moment hamujący na wale wyjściowym przekładni.

Wymuszony wentylator chłodzący

a) bez - standard
b) z wymuszonym wentylatorem chłodzącym (dostępny od mocy silnika 0,12 kW)

Zastosowanie wymuszonego wentylatora chłodzącego - np. podczas pracy z przetwornicą częstotliwości - aby zapobiec przegrzaniu silnika
ze względu na niższą wydajność chłodzenia przy zmniejszonych prędkościach.
Napięcie wentylatora z wymuszonym chłodzeniem: 230V/50Hz/1~, stopień ochrony: IP55

Zapytaj o kombinację silnika z hamulcem i wentylatorem z wymuszonym chłodzeniem.

Smar

a) Syntetyczny, wysokowydajny olej przekładniowy o specyfikacji CLP PG VG320 Do użytku w trudnych warunkach i przy długich okresach międzyobsługowych.

b) Syntetyczny wysokowydajny olej przekładniowy klasy spożywczej o specyfikacji CLP PG VG320 NSF H-1. Do użytku w trudnych warunkach i przy długich okresach międzyobsługowych. Posiada certyfikat NSF H-1 i dlatego został zatwierdzony do użytku w przemyśle spożywczym (sporadyczny kontakt z żywnością).

c) Bez oleju - do napełniania przez klienta. Dalsze zalecane rodzaje oleju i ilości napełnienia można znaleźć w instrukcji obsługi i konserwacji.
