Spanning

230/400V/D/Y, 50Hz (standaard voor motoren tot 3,0kW)
Mogelijke toepassingen: In sterschakeling (Y) direct op 400V-net, in driehoekschakeling (D) op frequentieregelaars met uitgangsspanning 230V/3~ of op frequentieregelaars met uitgangsspanning 400V/3~ en bedrijf met 87Hz-karakteristiek

400/690V/D/Y, 50Hz (standaard voor motoren vanaf 4,0kW)
Mogelijke toepassingen: In driehoekschakeling rechtstreeks op het 400V-net en op frequentieregelaars met uitgangsspanning 400V/3~, sterdriehoeksstart met schakelaars of magneetschakelaars

500V, 50Hz

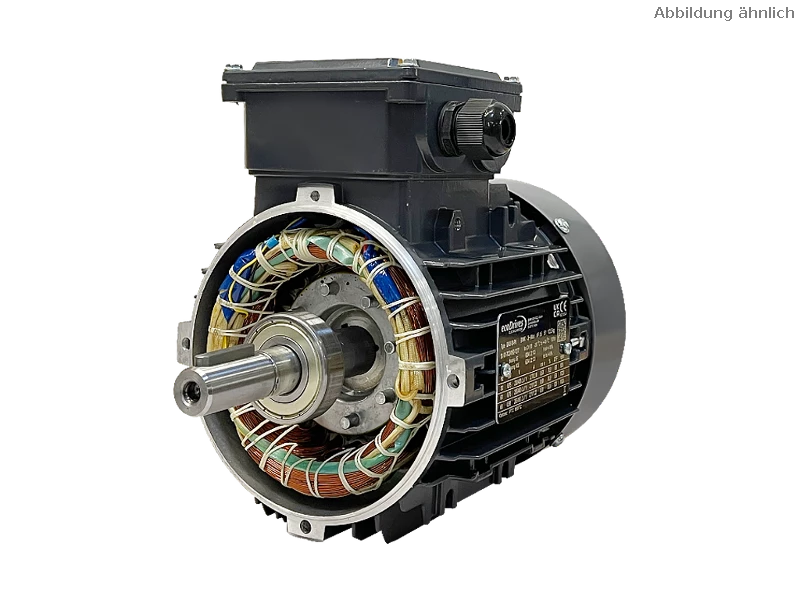

De wikkeling is ontworpen voor motoren tot 4,0kW in 290/500V/D/Y, 50Hz standaard en vanaf 5,5kW in 500/865V/D/Y 50Hz.

Beschermingsklasse

IP-code voor de beschermingsgraad volgens DIN EN 60529, 60034-5,
Eerste codenummer: Bescherming tegen het binnendringen van vreemde voorwerpen
Tweede codenummer: Bescherming tegen het binnendringen van water met schadelijke gevolgen

Selecteerbare opties:

IP55 - stofdicht, bescherming tegen waterstralen (standaard)
IP56 - stofdicht, bescherming tegen sterke waterstralen
IP65 - stofdicht, bescherming tegen waterstralen
IP66 - stofdicht, bescherming tegen krachtige waterstralen

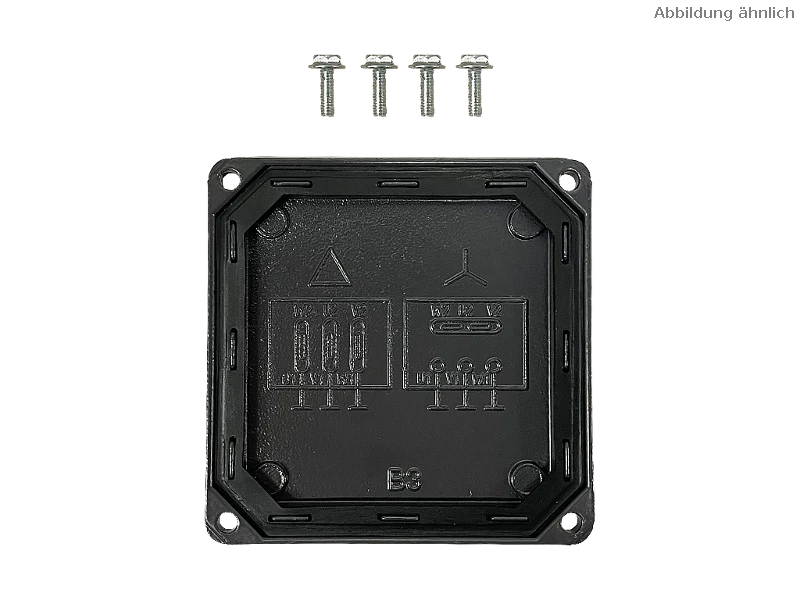

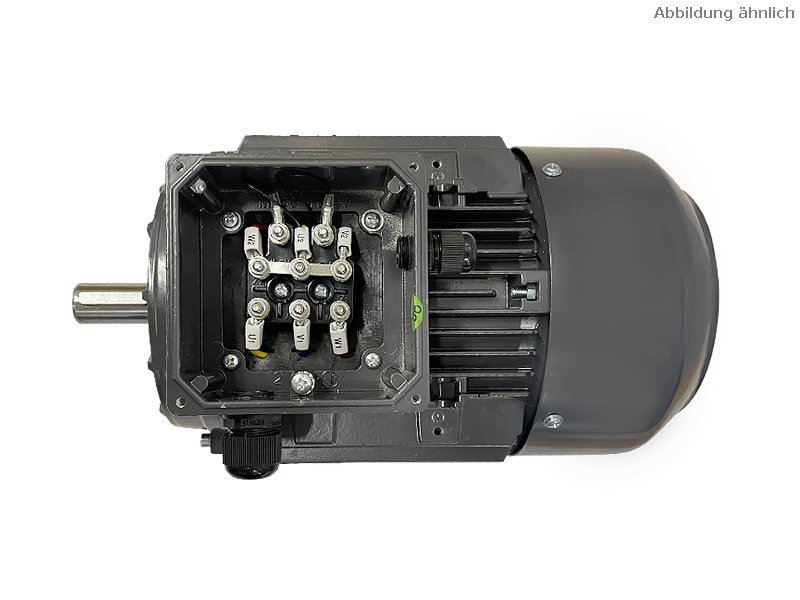

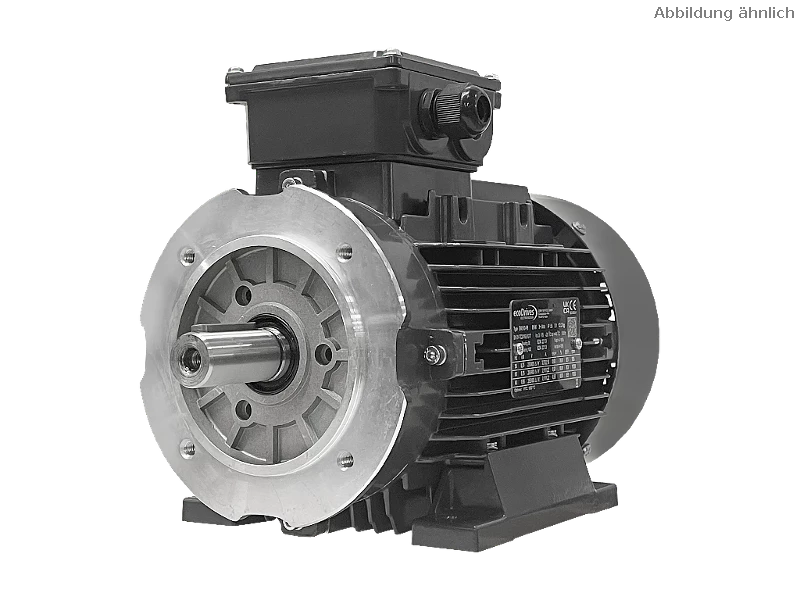

Positie aansluitdoos

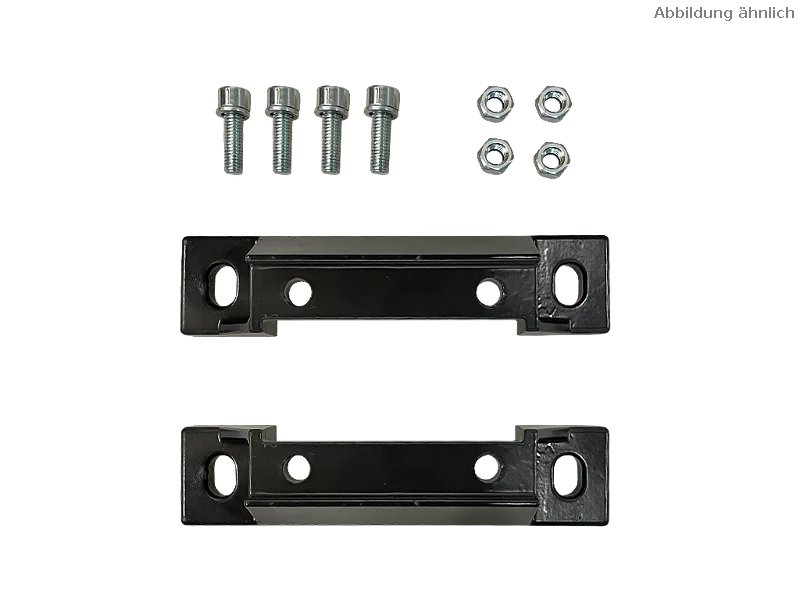

Tot en met maat 132 kan de positie van de aansluitdoos worden aangepast door de voetjes vast te schroeven (boven, rechts of links).

Selecteerbare opties vanaf maat 160:

• boven (standaard)
• rechts
• links

De positie van de aansluitklemmenkast wordt bepaald door te kijken naar de kant van de uitgaande as van de motor.

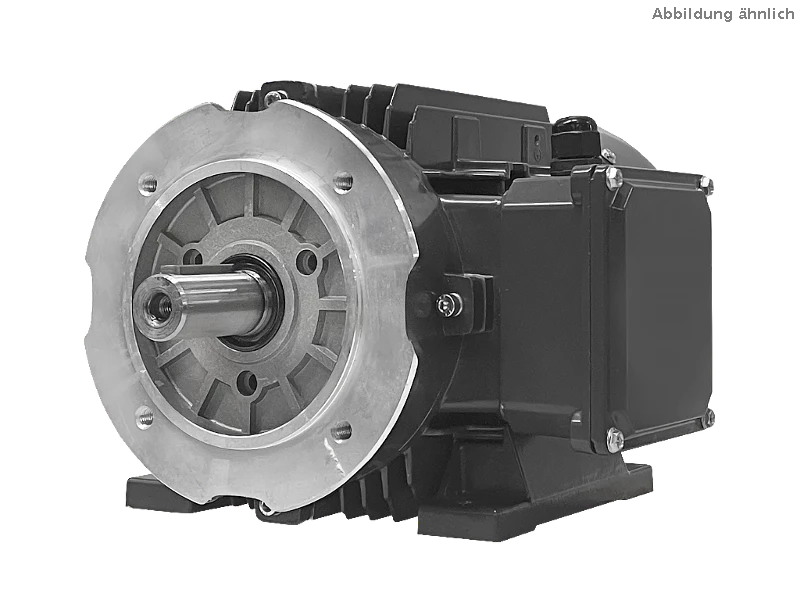

Voorbeeld "Aansluitdoos rechts".

Motor protection

The following options are available for monitoring the winding temperature of the motor:

• 1 set (3 pcs.) of PTC thermistors - for monitoring with PTC thermistor tripping device or
  Frequency inverter (standard)
• 1 set (3 pcs.) of temperature switches (bimetal NC contacts) - for monitoring e.g. with
  motor protection relay

Current carrying capacity
Rated current (AC: Cos Phi = 1.0): 250VAC / 2.5A
500VAC / 0.75A
Rated current (AC: Cos Phi = 0.6): 250VAC / 1.60A
500VAC / 0.5A

• Resistance temperature sensor PT100 - PT100 is a platinum resistance thermometer, which at
  0°C has a defined resistance value of 100Ohm and is used for precise temperature measurement.
• Resistance temperature sensor PT1000 - PT100 is a platinum resistance thermometer that has a defined resistance value of
  0°C has a defined resistance value of 1000 ohms and is used for precise temperature measurement.

The selection of one of these options is recommended when operating the motor on the frequency inverter, as the motor may overheat at reduced speeds and the associated lower cooling capacity.

Bearing

Locating bearing n-side
Motors up to size 132 have floating bearings on both sides as standard. Optionally, a fixed bearing can be selected on the n-side to absorb axial forces.

Reinforced bearing
From size 160, a reinforced bearing with NU bearings can be used on the output side (d-side). This is recommended for increased lateral forces, such as those caused by belt drives. The bearing must be relubricated regularly, either manually or using a relubrication device. Open NU bearings are used.

Relubrication device d- and n-side
Possible from size 160, for simple relubrication of the motor bearings. The relubrication device is standard from size 315.

Insulated bearing n-end for frequency converter operation
Measure to prevent bearing currents during operation on the frequency inverter possible from size 250.

Colour scheme

Colour shade

Standard colour RAL7024 - Graphite grey

Attachments and accessories

Fan cover with protective roof
Designed to prevent foreign objects from falling into the fan and to protect against water ingress. Used for motors with vertical installation position.

Forced cooling fan
For use with speed-controlled drives. The forced cooling fan installed in place of the standard fan cowl ensures sufficient cooling even at "very low" speeds. Multi-connection voltages: 230V/50Hz/1~ and 400V/50Hz/3~, protection class IP55
Attention - overall length of the motor increases!

Standstill heating
Prevents condensation even under extreme climatic conditions
Possible from size 80. Connection voltage: 230V/50Hz

Version/réglementation

CE/UKCA (standard) - Marque de conformité qui confirme qu'un produit est conforme aux exigences applicables en matière de sécurité, de santé et d'environnement de l'UE ou du Royaume-Uni, respectivement.

Version UL/CSA avec certificat combiné - Version avec homologation/certificat combiné qui répond à la fois aux réglementations américaines et canadiennes.

Version CCC - Le China Compulsory Certification (CCC) est un système de certification en vigueur en République populaire de Chine.

Label CEL - Le China Energy Label (CEL) est, comme le label énergétique de l'UE, un label indiquant la consommation d'énergie d'un produit. L'étiquette contient des informations sur la classe d'efficacité énergétique (1 à 5) et sur la consommation d'énergie.
