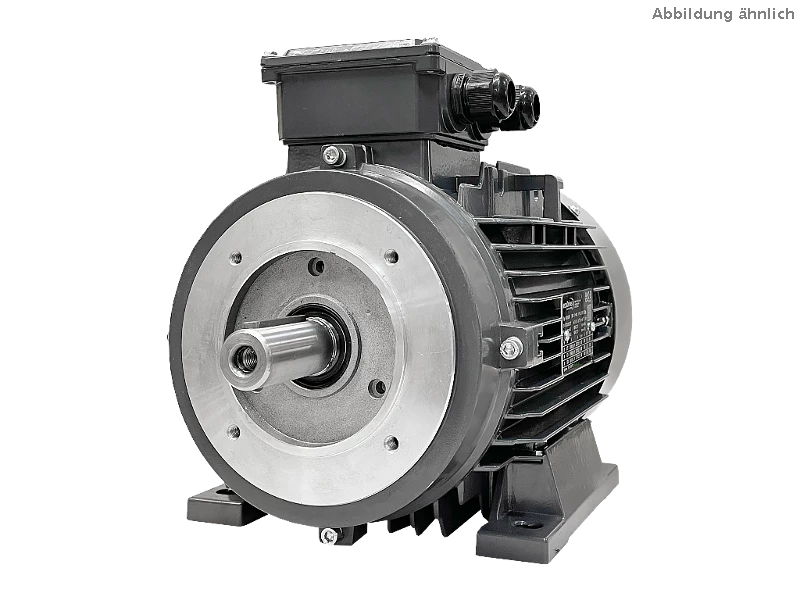

Tensione di alimentazione

230/400V/D/Y, 50Hz (standard per motori fino a 3,0kW)

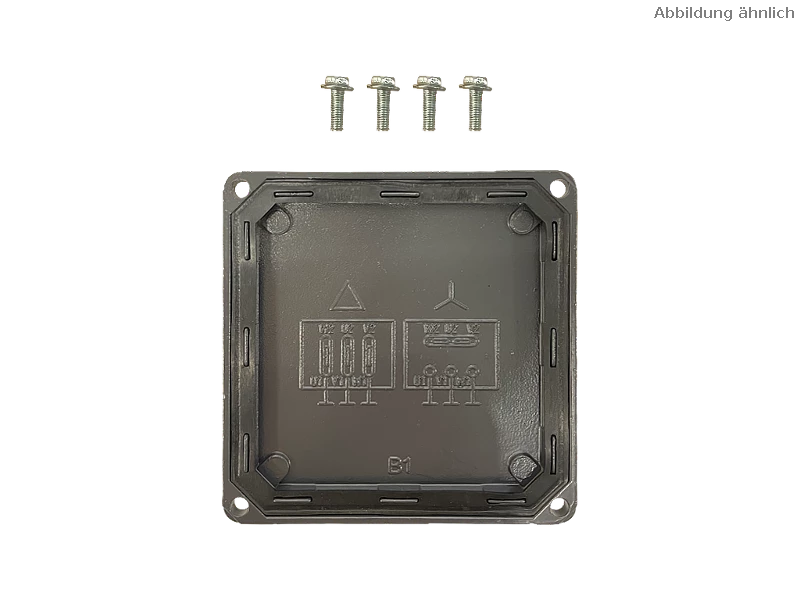

Applicazioni possibili: In collegamento a stella (Y) direttamente sulla rete a 400V, in collegamento a triangolo (D) su inverter con tensione di uscita a 230V/3~ o su inverter con tensione di uscita a 400V/3~ e funzionamento con curva caratteristica a 87Hz

400/690V/D/Y, 50Hz (standard per motori da 4,0kW)
Applicazioni possibili: In collegamento a triangolo direttamente sulla rete a 400V e su inverter con tensione di uscita 400V/3~, avviamento stella-triangolo con interruttori o contattori

500V, 50Hz

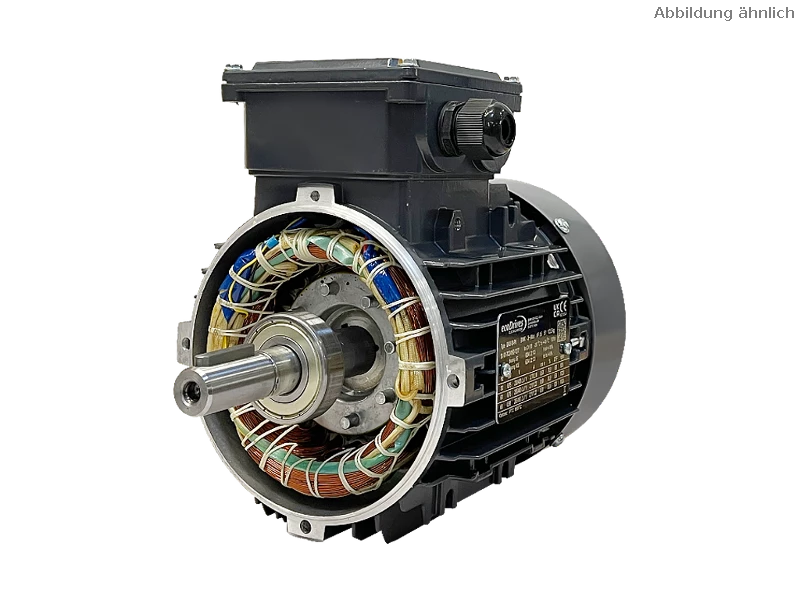

L'avvolgimento è progettato per motori fino a 4,0kW in 290/500V/D/Y, 50Hz come standard e da 5,5kW in 500/865V/D/Y 50Hz.

Classe di protezione

Codice IP per il grado di protezione in conformità alla norma DIN EN 60529, 60034-5,
Primo numero di codice: protezione contro l'ingresso di corpi estranei
Secondo numero di codice: protezione contro l'ingresso di acqua con effetti nocivi.

Opzioni selezionabili:

IP55 - protetto dalla polvere, protezione contro i getti d'acqua (standard)
IP56 - a prova di polvere, protezione contro forti getti d'acqua
IP65 - a tenuta di polvere, protezione contro i getti d'acqua
IP66 - a tenuta di polvere, protezione contro potenti getti d'acqua

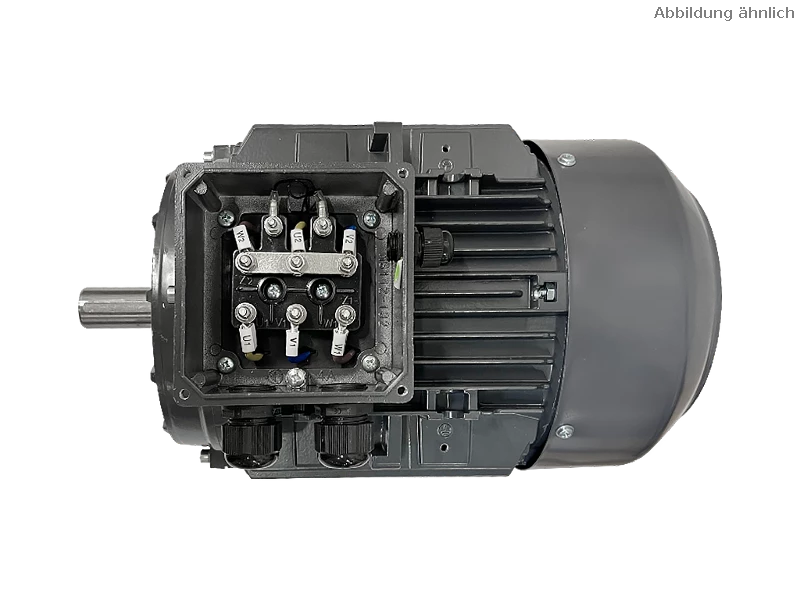

Poloha svorkovnice

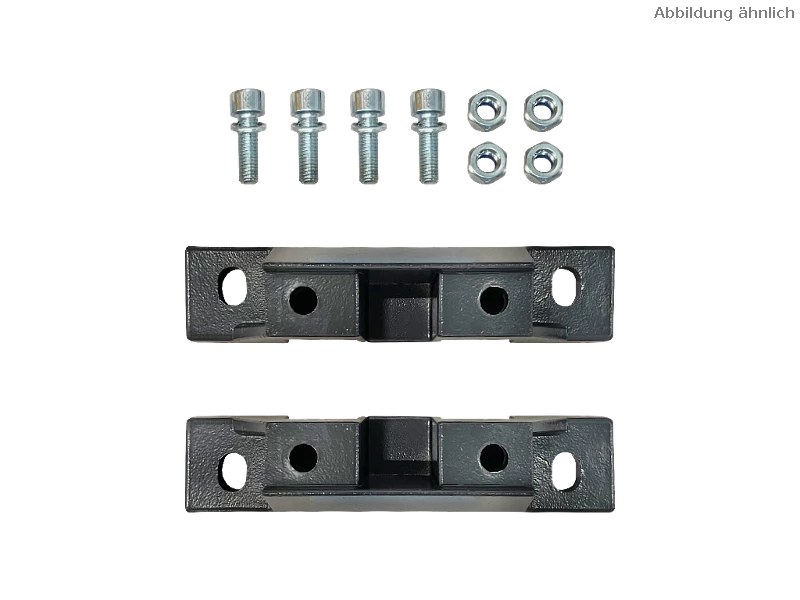

Až do velikosti 132 lze polohu svorkovnice měnit přišroubováním nožiček (nahoře, vpravo nebo vlevo).

Volitelné možnosti od velikosti 160:

• nahoře (standardně)
• vpravo
• vlevo

Poloha svorkovnice se určuje při pohledu na stranu výstupního hřídele motoru.

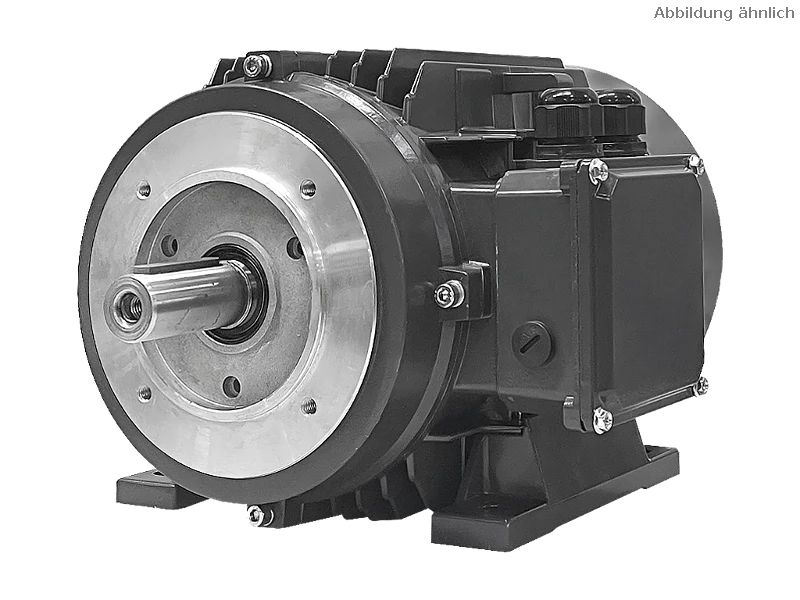

Příklad "Svorkovnice vpravo"

Ochrana motoru

Pro sledování teploty vinutí motoru jsou k dispozici následující možnosti:

• pro monitorování pomocí PTC termistorového vypínacího zařízení nebo pro monitorování s PTC termistorem.
  Frekvenční měnič (standardně)
• 1 sada (3 ks) teplotních spínačů (bimetalové rozpínací kontakty) - pro monitorování např. pomocí
  ochranným relé motoru

Proudová zatížitelnost
Jmenovitý proud (AC: Cos Phi = 1,0): 250VAC / 2,5A
500VAC / 0,75A
Jmenovitý proud (AC: Cos Phi = 0,6): 250VAC / 1,60A
500VAC / 0,5A

• Odporové teplotní čidlo PT100 - PT100 je platinový odporový teploměr, který při
  0 °C má definovanou hodnotu odporu 100 ohmů a používá se k přesnému měření teploty.
• Odporové teplotní čidlo PT1000 - PT100 je platinový odporový teploměr, který má definovanou hodnotu odporu
  0 °C má definovanou hodnotu odporu 1000 ohmů a používá se k přesnému měření teploty.

Při provozu motoru na frekvenčním měniči se doporučuje zvolit jednu z těchto možností, protože při snížených otáčkách a s tím souvisejícím nižším chladicím výkonem může dojít k přehřátí motoru.

Ložisko

Polohování ložiska n-strany
Motory do velikosti 132 mají standardně oboustranná plovoucí ložiska. Volitelně lze zvolit pevné ložisko na straně n, které absorbuje axiální síly.

Zesílené ložisko
Od velikosti 160 lze na výstupní straně (strana d) použít zesílené ložisko s ložisky NU. To se doporučuje při zvýšených bočních silách, například při pohonu řemenem. Ložisko je třeba pravidelně domazávat, a to buď ručně, nebo pomocí domazávacího zařízení. Používají se otevřená ložiska NU.

Přimazávací zařízení d- a n-strany
Možné od velikosti 160, pro jednoduché domazávání ložisek motoru. Od velikosti 315 je domazávací zařízení standardní.

Izolované ložisko n-strany pro provoz frekvenčního měniče
Opatření k zamezení ložiskových proudů při provozu na frekvenčním měniči Možné od velikosti 250.

Barevné schéma

Barevný odstín

Standardní barva RAL7024 - Grafitově šedá

Přílohy a příslušenství

Kryt ventilátoru s ochrannou střechou
Určeno k zabránění pádu cizích předmětů do ventilátoru a k ochraně před vniknutím vody. Používá se pro motory s vertikální montážní polohou.

Ventilátor s nuceným chlazením
Pro použití s pohony s regulací otáček. Ventilátor s nuceným chlazením instalovaný místo standardního krytu ventilátoru zajišťuje dostatečné chlazení i při "velmi nízkých" otáčkách. Více připojovacích napětí: 230V/50Hz/1~ a 400V/50Hz/3~, třída krytí IP55.
Pozor - celková délka motoru se zvětšuje!

Ohřev v klidovém stavu
Zabraňuje kondenzaci i v extrémních klimatických podmínkách.
Možné od velikosti 80. Připojovací napětí: 230V/50Hz

Design/regulace

CE/UKCA (norma) - značka shody, která potvrzuje, že výrobek splňuje platné požadavky EU nebo Spojeného království na bezpečnost, ochranu zdraví a ochranu životního prostředí.

Verze UL/CSA s kombinovaným certifikátem - Verze s kombinovaným schválením/certifikátem, která je v souladu s předpisy USA i Kanady.

Verze s certifikátem CCC - Povinná čínská certifikace (CCC) je certifikační systém platný v Čínské lidové republice.

Štítek CEL - Podobně jako energetický štítek EU je čínský energetický štítek (CEL) štítkem pro spotřebu energie výrobku. Štítek obsahuje informace o třídě energetické účinnosti (1 až 5) a spotřebě energie.
