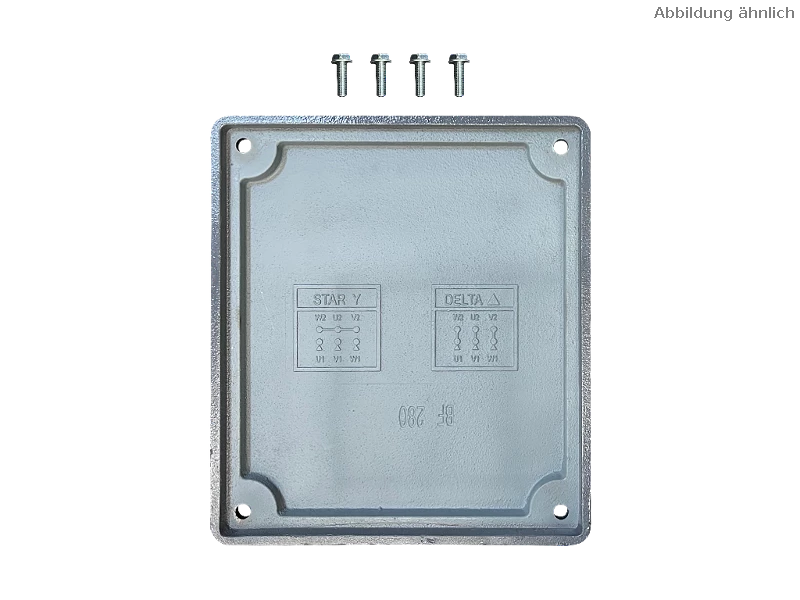

Tension

230/400V/D/Y, 50Hz (standard pour les moteurs jusqu'à 3,0kW)
Possibilités d'utilisation : En couplage en étoile (Y) directement sur le réseau 400V, En couplage en triangle (D) sur des convertisseurs de fréquence avec une tension de sortie de 230V/3~ ou sur des convertisseurs de fréquence avec une tension de sortie de 400V/3~ et un fonctionnement avec une courbe caractéristique de 87Hz.

400/690V/D/Y, 50Hz (standard pour les moteurs à partir de 4,0kW)
Possibilités d'utilisation : En couplage triangle directement sur le réseau 400V, et sur des convertisseurs de fréquence avec tension de sortie 400V/3~, démarrage étoile-triangle avec interrupteurs ou contacteurs

500V, 50Hz
Le bobinage est réalisé en standard en 290/500V/D/Y, 50Hz pour les moteurs jusqu'à 4,0kW et en 500/865V/D/Y 50Hz à partir de 5,5kW.

Type de protection

Code IP pour le type de protection selon DIN EN 60529, 60034-5,
Premier indice : protection contre la pénétration de corps étrangers
Deuxième indice : protection contre la pénétration d'eau avec effets nocifs

Options sélectionnables :

IP55 - protection contre la poussière, protection contre les jets d'eau (standard)
IP56 - protection contre la poussière, protection contre les jets d'eau puissants (standard)
IP65 - étanche à la poussière, protection contre les jets d'eau
IP66 - étanche à la poussière, protection contre les jets d'eau puissants

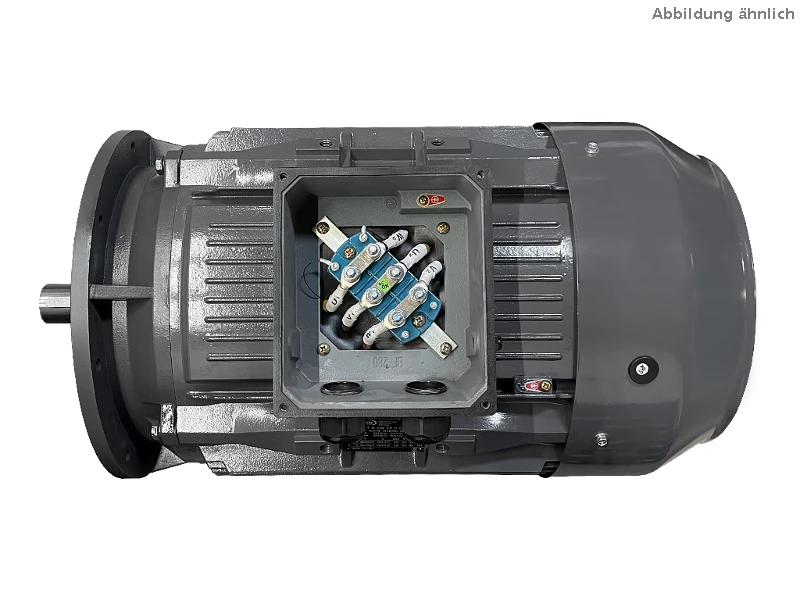

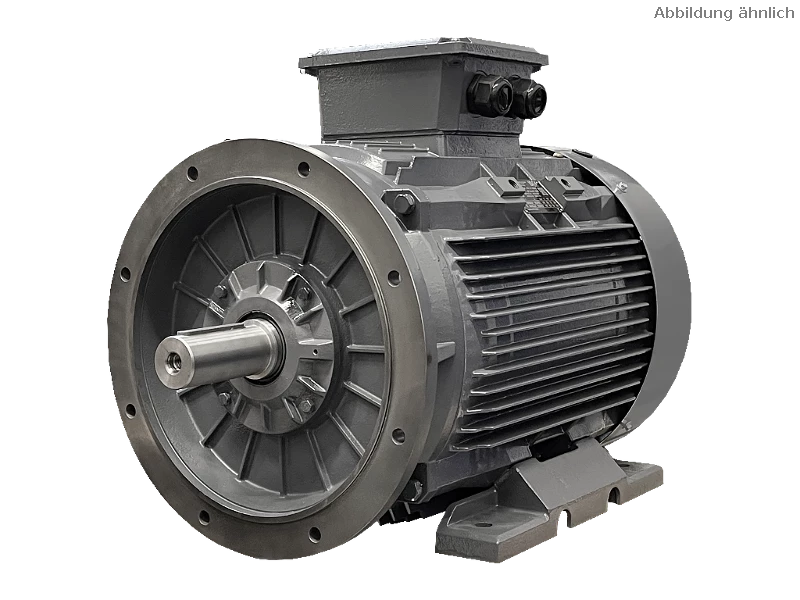

Position de la boîte à bornes

jusqu'à la taille 132, la position de la boîte à bornes peut être modifiée en vissant les pieds (en haut, à droite ou à gauche)

Options sélectionnables à partir de la taille 160 :

• en haut (standard)
• à droite
• à gauche

La position de la boîte à bornes est définie en regardant du côté de l'arbre de sortie du moteur.

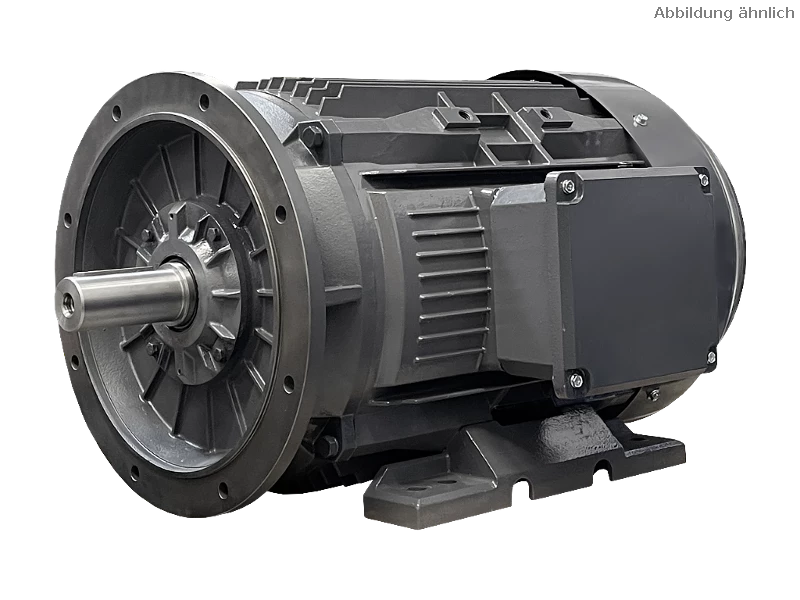

Exemple "Boîte à bornes droite

Protection du moteur

Les options suivantes peuvent être sélectionnées pour la surveillance de la température des enroulements du moteur :

• 1 jeu (3pcs) de thermistances PTC - pour la surveillance avec l'appareil de déclenchement de la thermistance PTC ou
  Convertisseur de fréquence (standard)
• 1 jeu (3pcs.) de commutateurs de température (contact à ouverture bimétallique) - pour la surveillance par ex. avec
  Relais de protection moteur

Courant admissible
Courant nominal (AC : Cos Phi = 1.0) : 250VAC / 2,5A
500VAC / 0,75A
Courant nominal (AC : Cos Phi = 0,6) : 250VAC / 1,60A
500VAC / 0,5A

• Sonde de température à résistance PT100 - PT100 est une sonde de température à résistance en platine qui, à
  0°C présente une valeur de résistance définie de 100Ohm et est utilisé pour mesurer la température avec précision.
• Sonde de température à résistance PT1000 - PT100 est une sonde de température à résistance en platine qui présente une précision de mesure élevée à une température donnée.
  0°C présente une valeur de résistance définie de 1000Ohm et est utilisé pour une mesure précise de la température.

Il est recommandé de choisir l'une de ces options lorsque le moteur fonctionne sur le variateur de fréquence, car il peut y avoir une surchauffe du moteur en cas de vitesses réduites et donc de capacité de refroidissement moindre.

Palier

Palier fixe côté n
Les moteurs jusqu'à la taille 132 sont équipés en standard de paliers libres des deux côtés. En option, il est possible de choisir un palier fixe côté n pour absorber les forces axiales.

Palier renforcé
À partir de la taille 160, il est possible d'utiliser un palier renforcé avec des roulements NU du côté de la sortie (côté d). Cela est recommandé en cas de forces transversales accrues, comme celles générées par les entraînements par courroie. Le roulement doit être régulièrement relubrifié, soit manuellement, soit par un dispositif de relubrification. On utilise des paliers ouverts NU.

Dispositif de regraissage côté d et côté n
Possible à partir de la taille 160, pour un regraissage simple des paliers du moteur. À partir de la taille 315, le dispositif de regraissage est standard.

Palier isolé côté n pour le fonctionnement FU
Mesure permettant d'éviter les courants dans les paliers en cas de fonctionnement avec un convertisseur de fréquence, possible à partir de la taille 250.

Coloris

Teinte

Teinte standard RAL7024 - gris graphite

Accessoires

Capot de ventilateur avec toit de protection
Version pour éviter que des corps étrangers ne tombent dans le ventilateur et pour le protéger contre la pénétration d'eau. Utilisation pour les moteurs avec position de montage verticale.

Ventilation forcée
Utilisation pour les entraînements à vitesse variable. La ventilation forcée installée à la place du capot de ventilateur standard garantit un refroidissement suffisant même à des vitesses "très basses". Tensions de raccordement multiples : 230V/50Hz/1~ et 400V/50Hz/3~, type de protection IP55.
Attention - la longueur totale du moteur augmente !

Chauffage à l'arrêt
Empêche la formation de condensation même dans des conditions climatiques extrêmes.
Possible à partir de la taille 80. Raccordement Tension : 230V/50Hz

Projekt/przepisy

CE/UKCA (standard) - znak zgodności potwierdzający, że produkt spełnia obowiązujące wymogi UE lub Wielkiej Brytanii w zakresie bezpieczeństwa, zdrowia i ochrony środowiska.

Wersja UL/CSA z połącz onym certyfikatem - wersja z połączonym zatwierdzeniem/certyfikatem, która jest zgodna zarówno z przepisami USA, jak i Kanady.

Wersja CCC - China Compulsory Certification (CCC) to system certyfikacji obowiązujący w Chińskiej Republice Ludowej.

Etykietowanie CEL - podobnie jak etykieta energetyczna UE, chińska etykieta energetyczna (CEL) jest etykietą określającą zużycie energii przez produkt. Etykieta zawiera informacje o klasie efektywności energetycznej (od 1 do 5) i zużyciu energii.
