Design bydlení

a)Základní verze ? Standardní provedení s montá?ními otvory na 4 stranách pouzdra

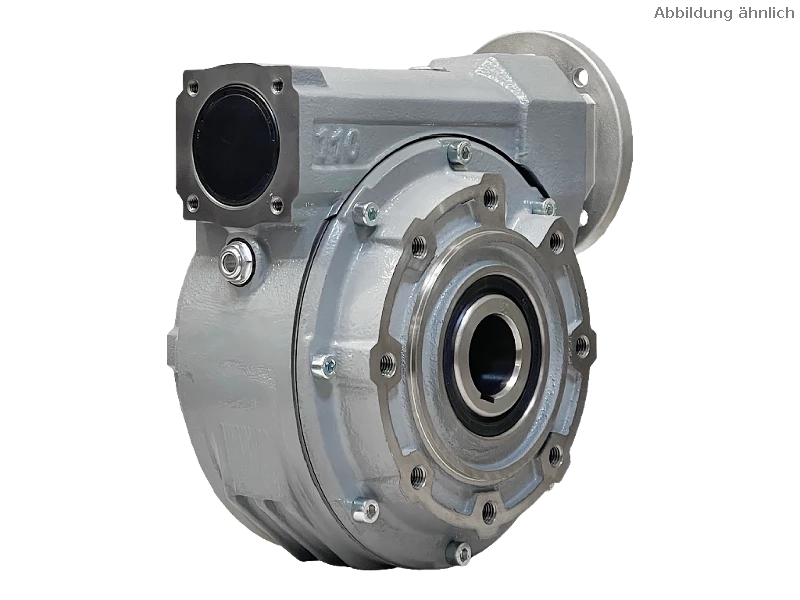

b)P?írubové provedení ? ?roubované výstupní p?íruby r?zných velikostí - rozm?ry viz datový list

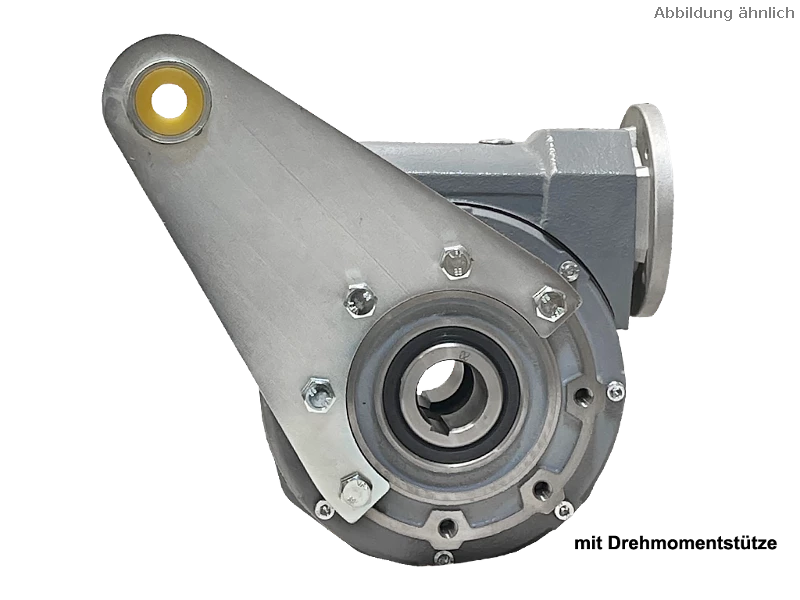

c) násuvné provedení s momentovým ramenem - momentové rameno lze p?ipevnit na výstupní stranu p?evodovky.

závitovými otvory na výstupní stran? v r?zných polohách.

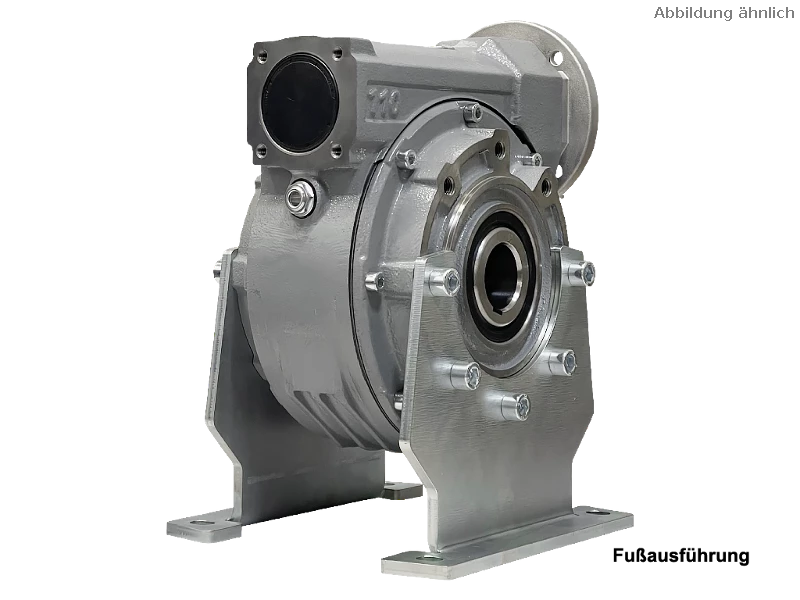

d) Konstrukce základny? Výb?r patních desek, které lze p?i?roubovat na stran? s r?znými

rozm?ry (viz datový list) pro montá? v r?zných polohách

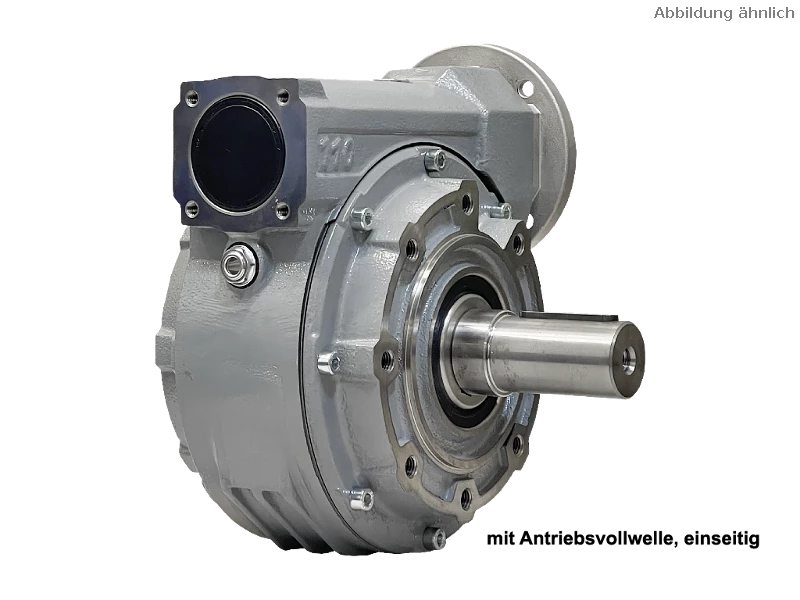

Konstrukce hřídele

Jako volitelnou variantu dutého hřídele s drážkou lze použít jednostranné a oboustranné duté hřídele s drážkou. Čepové hřídele jsou vybaveny pojistným kroužkem. Rozměry a uložení viz datový list.

Instalační poloha

Pro určení množství maziva je nutná montážní poloha. Označení různých montážních poloh najdete na následujícím obrázku.

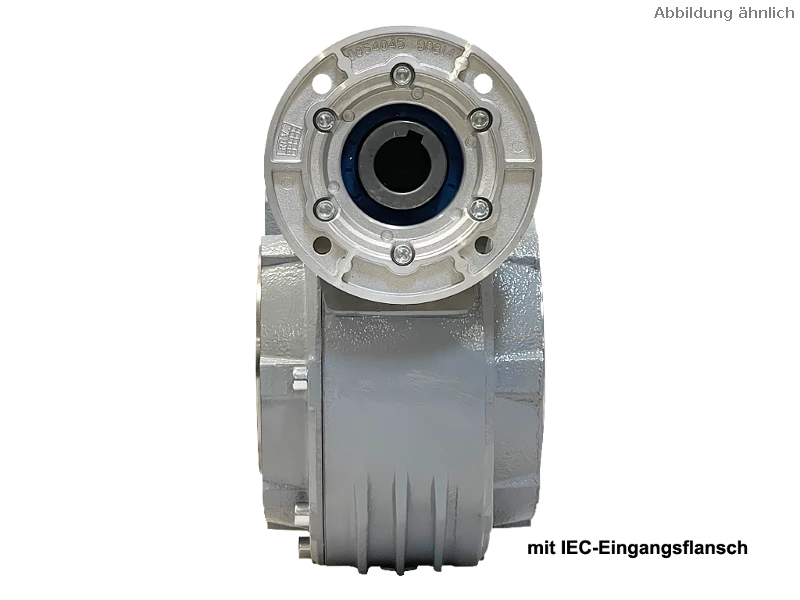

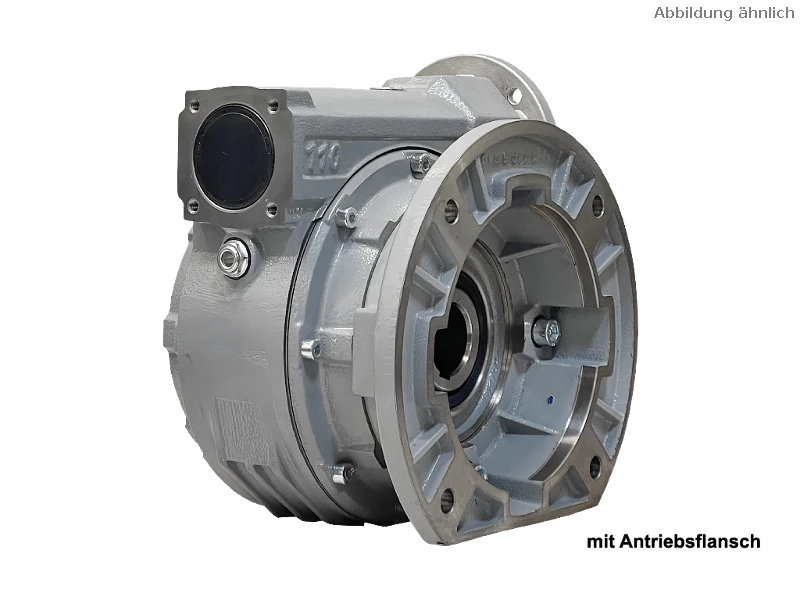

Vstupní příruba pro přídavný motor IEC

Výběr dostupných přírub pro připojení standardních motorů IEC. Varianty:

a) pro B14K (příruba se závitovými otvory, malé provedení)
b) pro B5 (příruba s průchozími otvory)

- Poznámka: Podle potřeby zvolte vhodnou spojku pro vstupní hřídel -.

Vstupní dutá hřídel pro přídavný motor IEC

(standard): Základní provedení s největším možným průměrem vstupního hřídele.
(volitelná výbava): Menší průměry vstupních hřídelí jsou realizovány pomocí redukčních pouzder.

- Poznámka: Pro dutý vstupní hřídel zvolte podle potřeby příslušnou vstupní přírubu IEC.

Mazivo

a) Syntetický vysoce výkonný převodový olej se specifikací CLP PG VG320. Pro použití v náročných podmínkách a dlouhých intervalech údržby.

b) Syntetický vysoce výkonný převodový olej pro potravinářské účely se specifikací CLP PG VG320 NSF H-1. Pro použití v náročných podmínkách a dlouhých intervalech údržby. Certifikován podle NSF H-1, a proto schválen pro použití v potravinářském průmyslu (příležitostný styk s potravinami).

c) Bez oleje - pro plnění zákazníkem. Další doporučené typy olejů a množství náplně naleznete v návodu k obsluze a údržbě
