Design bydlení

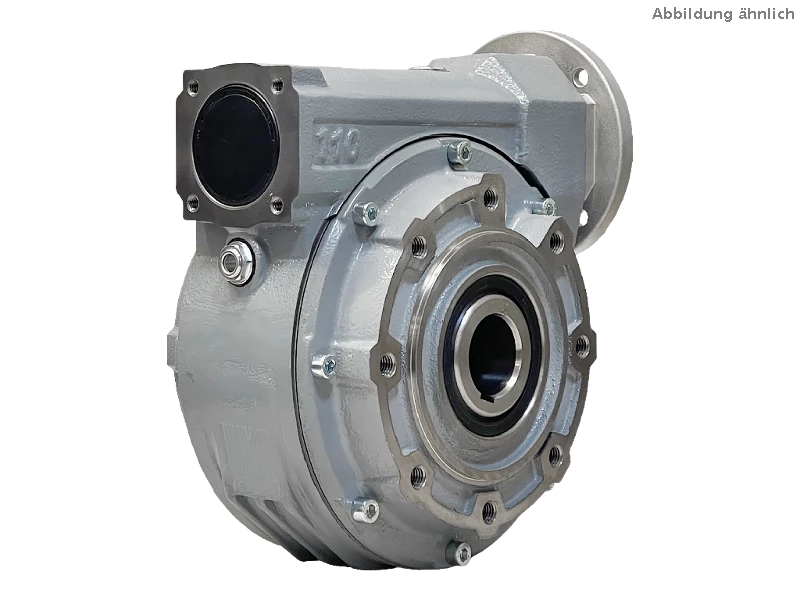

a)Základní verze ? Standardní provedení s montá?ními otvory na 4 stranách pouzdra

b)P?írubové provedení ? ?roubované výstupní p?íruby r?zných velikostí - rozm?ry viz datový list

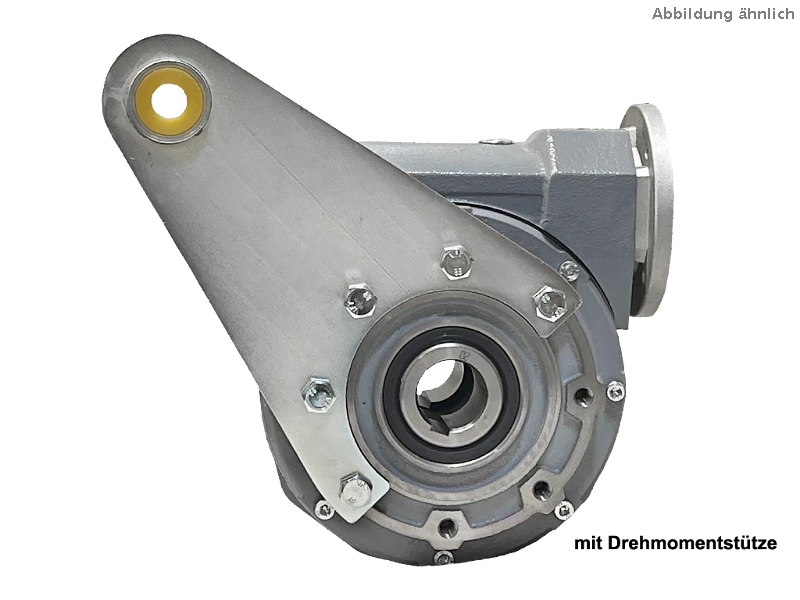

c) násuvné provedení s momentovým ramenem - momentové rameno lze p?ipevnit na výstupní stranu p?evodovky.

závitovými otvory na výstupní stran? v r?zných polohách.

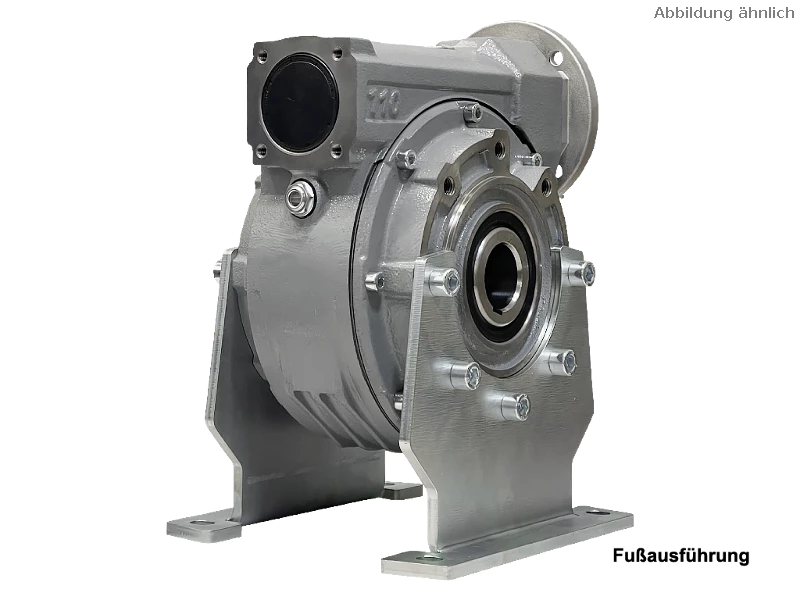

d) Konstrukce základny? Výb?r patních desek, které lze p?i?roubovat na stran? s r?znými

rozm?ry (viz datový list) pro montá? v r?zných polohách

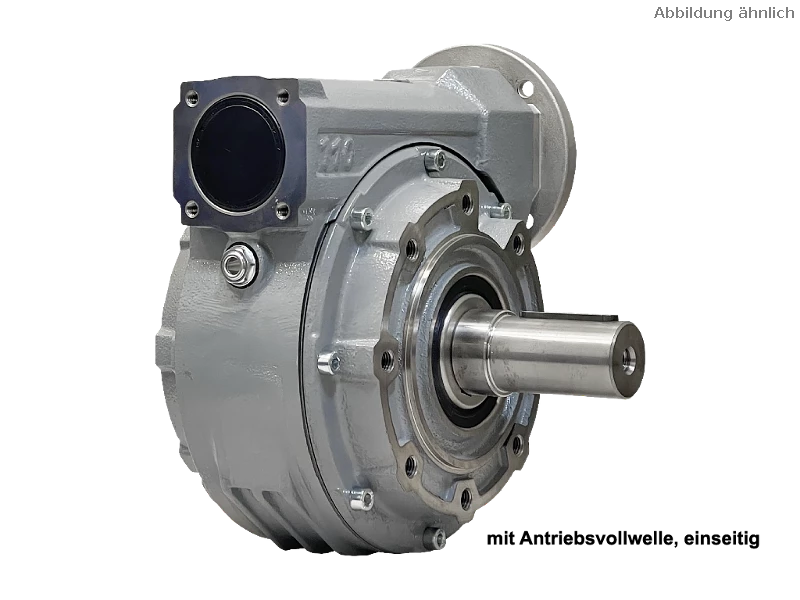

Design dell'albero

In alternativa all'albero cavo con cava per chiavetta, è possibile utilizzare alberi singoli o doppi con cava per chiavetta. Gli alberi cavi sono dotati di un anello di sicurezza. Per le dimensioni e gli accoppiamenti, consultare la scheda tecnica.

Posizione di montaggio

La posizione di installazione è necessaria per determinare la quantità di lubrificante. Le denominazioni delle varie posizioni di installazione sono riportate nella seguente figura.

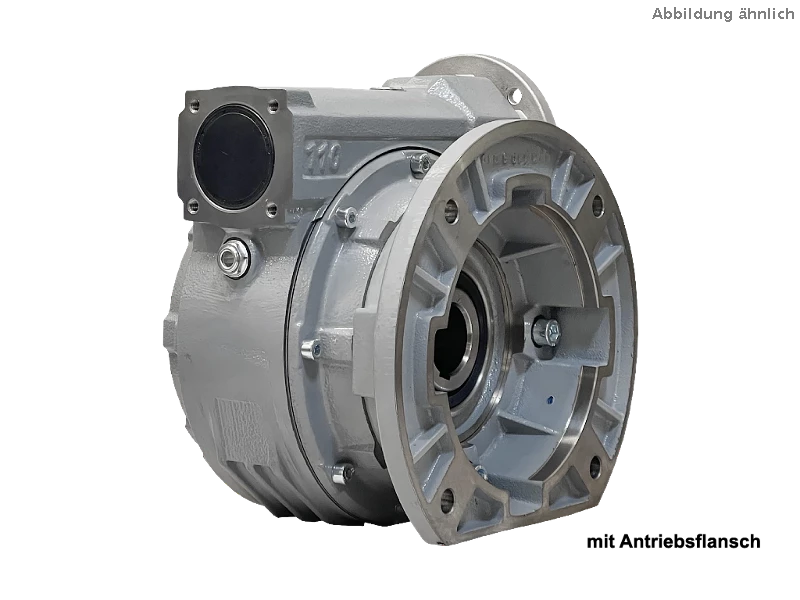

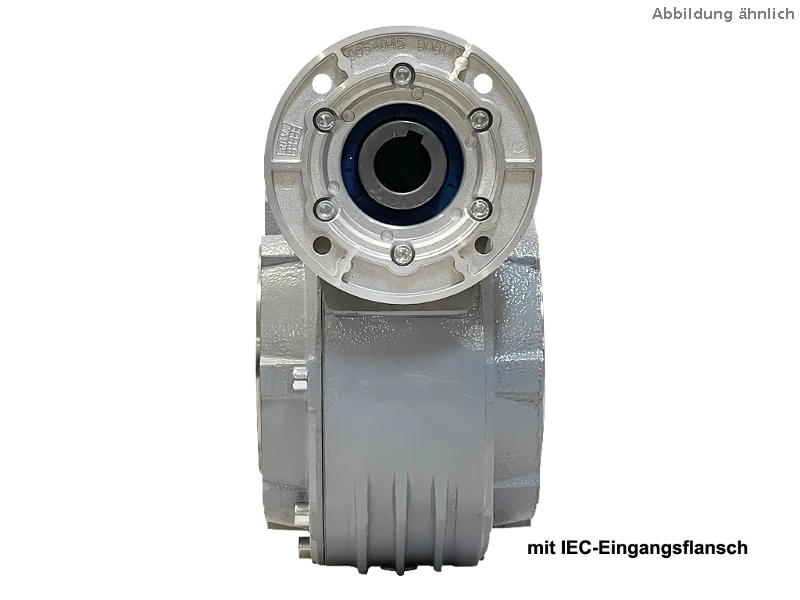

Flangia di ingresso per motore aggiuntivo IEC

Selezione di flange disponibili per il fissaggio di motori standard IEC. Varianti:

a) per B14K (flangia con fori filettati, versione piccola)
b) per B5 (flangia con fori passanti)

- Nota: selezionare l'accoppiamento adatto per l'albero di ingresso, come richiesto.

Albero cavo di ingresso per motore aggiuntivo IEC

(standard): versione base con il massimo diametro possibile dell'albero di ingresso
(opzioni): Diametri dell'albero d'ingresso più piccoli sono realizzabili con bussole di riduzione.

- Nota: selezionare la flangia di ingresso IEC appropriata per l'albero cavo di ingresso, come richiesto.

Lubrificante

a) Olio sintetico per ingranaggi ad alte prestazioni con specifica CLP PG VG320. Per l'uso in condizioni severe e per lunghi intervalli di manutenzione.

b) Olio sintetico per ingranaggi ad alte prestazioni per uso alimentare con specifica CLP PG VG320 NSF H-1. Per uso in condizioni severe e lunghi intervalli di manutenzione. Certificato NSF H-1 e quindi approvato per l'uso nell'industria alimentare (contatto occasionale con gli alimenti).

c) Senza olio - per il riempimento da parte del cliente. I tipi di olio e le quantità di riempimento raccomandati sono riportati nelle istruzioni per l'uso e la manutenzione.
