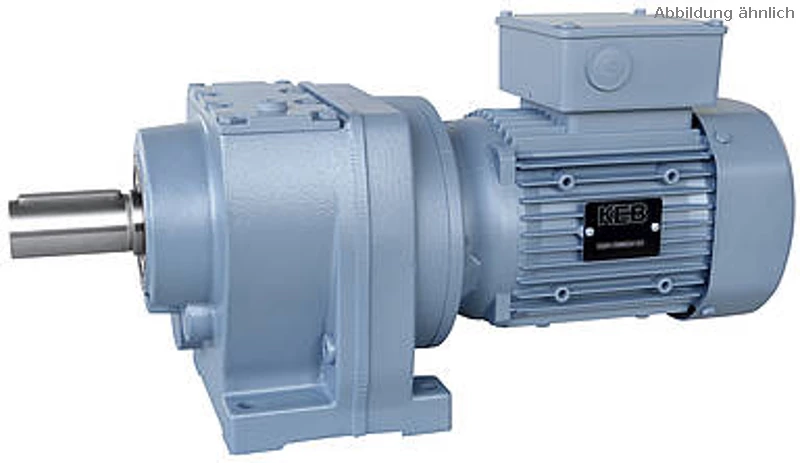

Riduzione dei tempi di consegna

Al momento dell'ordine, viene verificata la disponibilità dei componenti necessari per il prodotto finale e le possibilità di produzione. Dopo la conferma, la produzione espressa è possibile entro i tempi di consegna ridotti con un costo aggiuntivo.

Posizione di montaggio

La posizione di installazione è necessaria per determinare la quantità di lubrificante.
Le denominazioni delle varie posizioni di installazione sono riportate nella seguente figura.

Posizione della morsettiera

La posizione della morsettiera (0, 90, 180 e 270°) e il posizionamento dell'ingresso cavi (A, B, C e D) possono essere configurati come segue
configurato come segue:

Opzioni d'onda

Doppia tenuta sull'albero di uscita:

A seconda dello spazio disponibile per l'installazione, si utilizza una tenuta combinata con un labbro di tenuta in NBR e uno in FKM o due anelli di tenuta in NBR e FKM.

Vantaggi:

• Proprietà di tenuta ottimali alle alte temperature di esercizio grazie alla guarnizione FKM
• Buone proprietà di tenuta a basse temperature grazie alla guarnizione in NBR
• Migliore protezione contro alti livelli di contaminazione grazie a 2 guarnizioni (la guarnizione esterna ha anche un labbro antipolvere)
• Elevata sicurezza e migliore stabilità contro le perdite di olio grazie al labbro di tenuta aggiuntivo

• Posizioni di installazione critiche
• Dove ci sono requisiti speciali per l'affidabilità della tenuta

Cuscinetto rinforzato dell'albero di uscita

Con questa opzione è possibile aumentare le forze radiali ammesse per l'albero di uscita.
Per ulteriori informazioni sulla determinazione della forza radiale e sui valori ammissibili per i cuscinetti standard e rinforzati, consultare il documento in formato PDF
cuscinetti standard e rinforzati si trovano nel documento PDF Note sulla selezione delle opzioni

Gioco ridotto
Questa opzione riduce il gioco torsionale al valore massimo specificato sul rispettivo prodotto.
Il gioco specifica il possibile angolo di rotazione dell'albero di uscita quando l'ingresso del riduttore è bloccato.
L'uso è consigliato per le operazioni di posizionamento.

Se necessario, è possibile ridurre ulteriormente il gioco su richiesta.

Seconda estremità dell'albero

• Versione standard - senza
• Estremità del secondo albero - albero cilindrico con cava per chiavetta
• Estremità del secondo albero con volantino - albero cilindrico con chiavetta e volantino

I fogli quotati e i modelli CAD per le versioni opzionali sono disponibili su richiesta.

Protección contra el polvo y el agua

• IP55 - estanco al polvo, protección contra chorros de agua (estándar)
• IP65 - estanco al polvo, protección contra chorros de agua
• IP65 con freno - como antes, pero con versión de freno adicional en IP65

Código IP para el grado de protección según DIN EN 60529, 60034-5,
Primer número de código: Protección contra la entrada de cuerpos extraños
Segundo número de código: Protección contra la entrada de agua con efectos nocivos

Tensión/frecuencia

• 230/400V/D/Y, 50Hz (estándar)
  Posibles aplicaciones: En conexión en estrella (Y) directamente en la red de 400V, En conexión en triángulo (D) en convertidores de frecuencia con tensión de salida
  tensión de salida 230V/3~ o en convertidores de frecuencia con tensión de salida 400V/3~ y funcionamiento con 87Hz-.
  característica
• 400/690V/D/Y, 50Hz
  Posibles aplicaciones: En conexión en triángulo directamente en la red de 400V, y en convertidores de frecuencia con tensión de salida
  400V/3~, arranque estrella-triángulo con interruptores o contactores
• 460V/Y, 60Hz
• 230/400V/D/Y, 50Hz // 460V/Y, 60Hz
• 290/500V/D/Y , 50Hz (hasta 4kW posible)
• 500V/D, 50Hz (de 5,5 a 45kW posible)

Protección del motor

• 1 juego de termistores PTC - para la supervisión con dispositivo de disparo por termistor PTC o convertidor de frecuencia
• 1 juego de interruptores de temperatura (bimetálicos) - para la supervisión, por ejemplo, con relé de protección del motor.

La selección de una de estas opciones se recomienda cuando el motorreductor funciona en el convertidor de frecuencia, ya que
velocidades reducidas y la menor capacidad de refrigeración asociada pueden provocar el sobrecalentamiento del motor.
puede producirse.

Freno

Se muestran los tipos de freno disponibles con los pares de frenado máximos posibles para su selección. La siguiente información adicional es necesaria para la especificación del freno:

Tensión del freno

• 230V/50Hz/1~
• 400V/50Hz/3~
• 24V (DC)

Par de frenado

en el motor de accionamiento (multiplicando por la relación de transmisión i se obtiene el par de frenado en el eje de salida),

Desbloqueo manual

para el desbloqueo mecánico del freno mediante una palanca, por ejemplo, para el ajuste o el mantenimiento.
Encontrará más información y datos técnicos sobre los frenos en el documento PDF Notas sobre la selección de opciones

Ventilador de refrigeración forzada

Uso de un ventilador de refrigeración forzada, por ejemplo cuando se funciona con un variador de frecuencia, para evitar el sobrecalentamiento del motor debido al
sobrecalentamiento del motor debido a la menor capacidad de refrigeración a velocidades reducidas.

Tensión del ventilador de refrigeración forzada seleccionable:
400V, 50Hz 3~ (estándar)
230V, 50Hz 1~

- Conexión mediante contactos en la caja de bornes del motor
- Clase de protección IP65

Codificador incremental

• El codificador está montado debajo de la cubierta del ventilador, protegido de influencias externas
• Clase de protección: IP65
• Señales: A, /A, B, /B, 0, /0
• Consumo de corriente: 40mA / máx. 90mA
• Carga admisible / canal ± 20 mA
• Impulsos/revolución: seleccionable entre 10, 25, 50, 60, 100, 200, 250, 500, 512, 1000, 1200, 2000, 2048, 2500
• Señal de salida TTL (RS422)
  Tensión de alimentación: 5VDC ± 5%
  o
• Señal de salida HTL (contrafase)
  Tensión de alimentación: 10-30VDC

Para más información, consulte el documento PDF "Notas sobre la selección de opciones" (véase más arriba).

Coloración

Tono de color

Lubricante

0 Temperatura ambiente
1) Capacidad de carga O=normal, +=alta, ++=muy alta
2) Resistencia al envejecimiento O=normal, +=alta, ++=muy alta

Si se selecciona la opción 3, también debe seleccionarse la clase de protección IP65

Válvula de purga

Para despresurizar la caja de cambios. Alivia los anillos de estanqueidad y evita fugas.

Versión estándar a partir del tamaño de caja de cambios G3.

Otras opciones

Cubierta de ventilador con techo protector

Cuando se instala verticalmente, el techo protector impide la entrada de objetos extraños o líquidos.

Orificio de drenaje de condensación

Dependiendo de la posición de instalación del motor, los orificios de drenaje de condensación se encuentran en la parte inferior del motor. Los orificios de drenaje de condensación vienen cerrados de fábrica y deben abrirse para drenar la condensación.

Conexión a tierra externa

Segunda placa de características, suministrada suelta

Versión UL/CSA, con certificado combinado

Versión con homologación/certificado combinado que cumple tanto la normativa estadounidense como la canadiense

Etiquetado CEL

Similar a la etiqueta energética de la UE,la etiquetaenergética de China (CEL) es una etiqueta que indica el consumo de energía de un producto. La etiqueta contiene información sobre la clase de eficiencia energética (de 1 a 5) y el consumo de energía. La etiqueta está disponible para motorreductores de 0,75 a 45 kW.

Versión CCC

La Certificación Obligatoria China (CCC ) es un sistema de certificación válido en la República Popular China.
El certificado está disponible para motorreductores de 0,12 a 1,1kW.
