Riduzione dei tempi di consegna

Al momento dell'ordine, viene verificata la disponibilità dei componenti necessari per il prodotto finale e le possibilità di produzione. Dopo la conferma, la produzione espressa è possibile entro i tempi di consegna ridotti con un costo aggiuntivo.

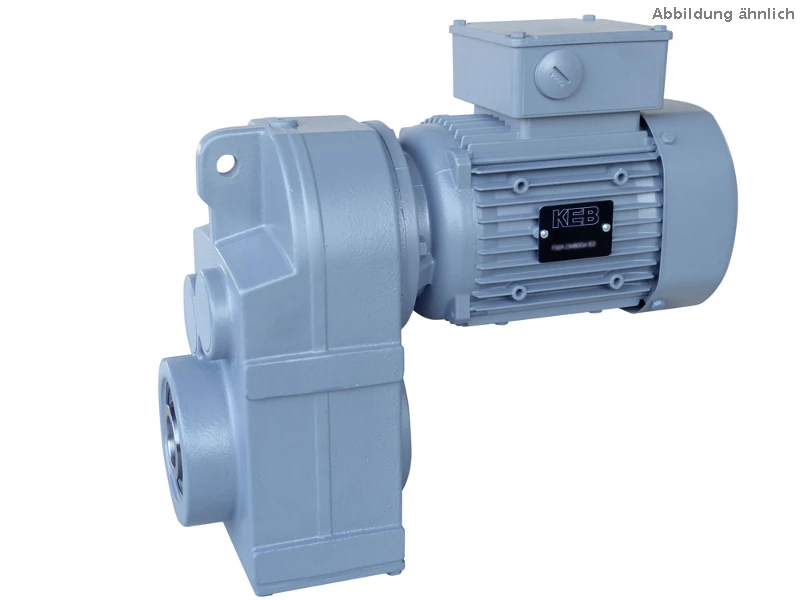

Design dell'involucro

Sono disponibili le seguenti versioni di custodia:

1. 1.A - versione push-on, si consiglia il montaggio con tampone in gomma (vedere componenti)

1. 2.B - Versione a spinta - come A, con l'aggiunta di un cerchio di bulloni con fori filettati su entrambi i lati dell'uscita del riduttore.

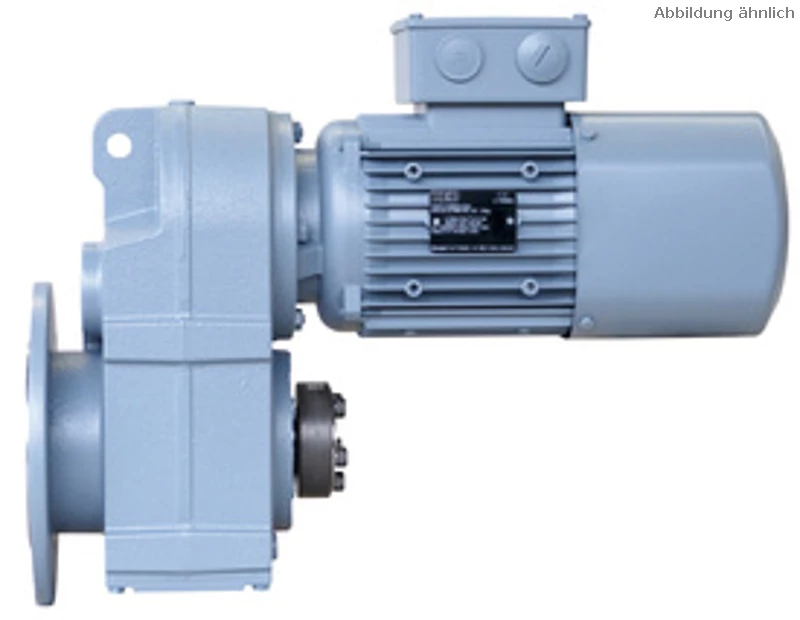

1. 3.C - Versione con flangia C - per il montaggio del riduttore sulla flangia laterale di uscita

Dimensioni: vedi scheda dimensionale

Posizione di montaggio

La posizione di installazione è necessaria per determinare la quantità di lubrificante.

Le denominazioni delle varie posizioni di installazione sono riportate nella seguente figura.

Design dell'albero

1 anello esterno
2 Viti di serraggio
3 Anello interno
4 Mozzo
5 Albero
6 Senza grasso

Opzioni aggiuntive per alloggiamento e albero

Doppia tenuta sull'albero di uscita:

A seconda dello spazio disponibile per l'installazione, si utilizza una tenuta combinata con un labbro di tenuta in NBR e uno in FKM o due anelli di tenuta in NBR e FKM.

Vantaggi:

• - Proprietà di tenuta ottimali alle alte temperature di esercizio grazie alla guarnizione FKM

• - Buone proprietà di tenuta a basse temperature grazie alla guarnizione in NBR

• - Migliore protezione contro alti livelli di contaminazione grazie a 2 guarnizioni (la guarnizione esterna è dotata anche di un labbro antipolvere)

• - Elevato livello di sicurezza e migliore stabilità contro le perdite di olio grazie al labbro di tenuta aggiuntivo

L'uso è consigliato per

• - Posizioni di installazione critiche

• - Dove sono richiesti requisiti particolari per l'affidabilità della tenuta

Cuscinetto rinforzato dell'albero di uscita

Con questa opzione è possibile aumentare le forze radiali ammissibili per l'albero di uscita.

Per ulteriori informazioni sulla determinazione della forza radiale e sui valori ammessi per i cuscinetti standard e rinforzati, consultare il documento PDF

cuscinetti standard e rinforzati nel documento PDF Note sulla selezione delle opzioni

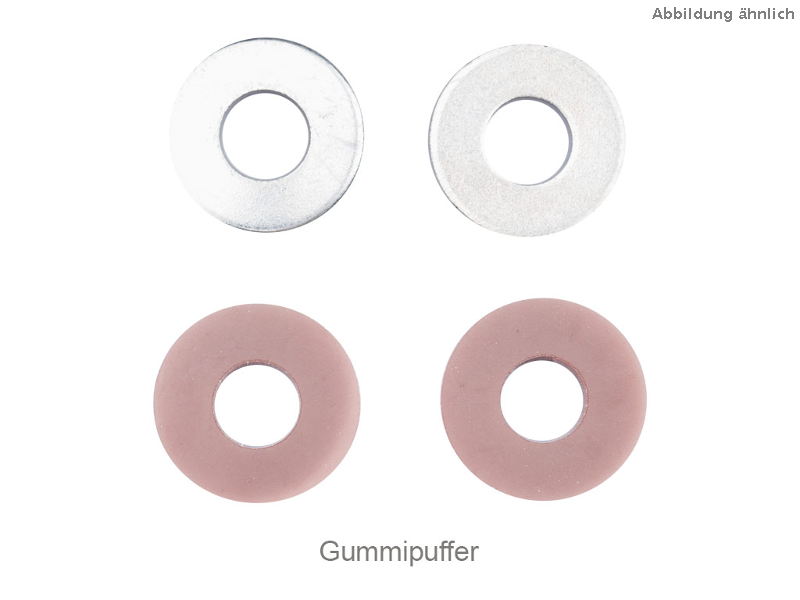

Tampone in gomma per l'alloggiamento

Selezione per la versione slip-on A. Per il montaggio elastico (supporto di coppia) del motoriduttore. Adatto al foro sulla parte anteriore dell'alloggiamento del riduttore.

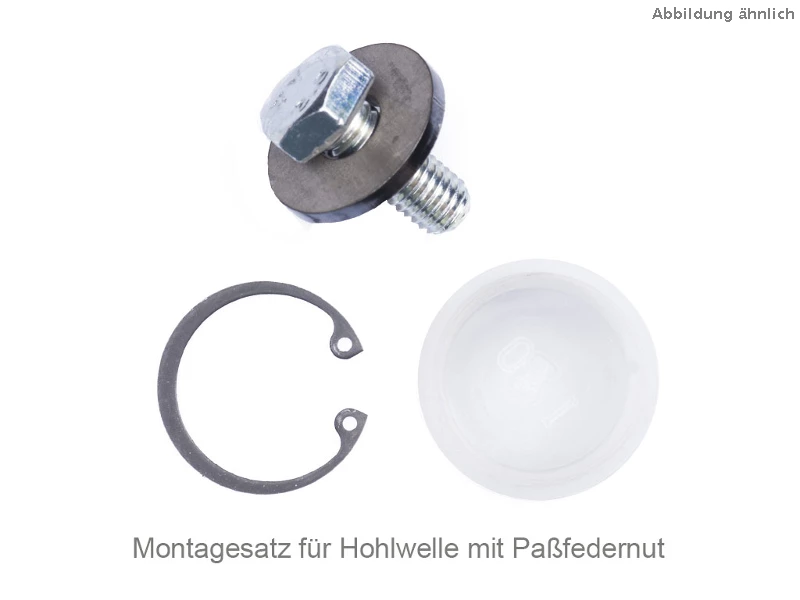

Kit di montaggio per albero cavo

per il fissaggio di "alberi cliente" con e senza collare.

Ulteriori informazioni nel documento PDF Note sulla selezione delle opzioni

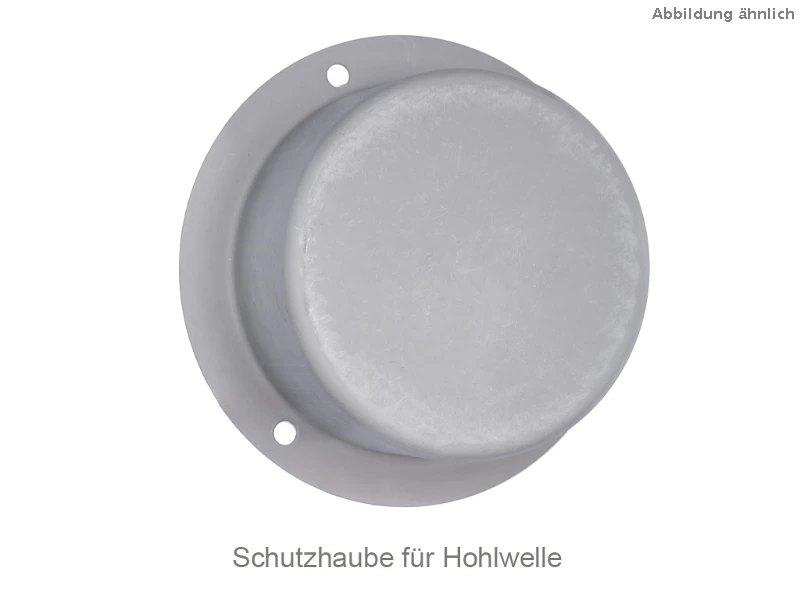

Coperchio di protezione per albero cavo

Possibile solo con la versione B slip-on e la versione C flangiata. Fissaggio su fori filettati esistenti sull'uscita del riduttore.

Seconda estremità dell'albero

Versione standard - senza

Estremità del secondo albero - albero cilindrico con cava per chiavetta

Protezione da polvere e acqua

Opzioni selezionabili:

IP55 - a tenuta di polvere, protezione contro i getti d'acqua (standard)

IP65 - a tenuta di polvere, protezione contro i getti d'acqua

IP65 con freno - come prima, ma con versione con freno aggiuntivo in IP65

Codice IP per il grado di protezione in conformità a DIN EN 60529, 60034-5,

Primo numero di codice: protezione contro l'ingresso di corpi estranei

Secondo numero di codice: Protezione contro l'ingresso di acqua con effetti dannosi

Napětí/frekvence

Volitelné možnosti:

230/400V/D/Y, 50Hz (standard)
Možné aplikace: V zapojení do hvězdy (Y) přímo na síť 400V, v zapojení do trojúhelníku (D) na frekvenční měniče s výstupním napětím 230V/3~ nebo na frekvenční měniče s výstupním napětím 400V/3~ a provozem s charakteristickou křivkou 87Hz.

400/690V/D/Y, 50Hz
Možné aplikace: V zapojení delta přímo na síť 400V a na měničích frekvence s výstupním napětím 400V/3~, rozběh hvězda-delta se spínači nebo stykači.

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (možnost až 4kW)

500V/D, 50Hz (možnost od 5,5 do 45kW)

Ochrana motoru

Pro sledování teploty vinutí motoru jsou k dispozici následující možnosti:

a) 1 sada PTC termistorů - pro monitorování pomocí PTC termistorového vypínacího zařízení nebo frekvenčního měniče

b) 1 sada teplotních spínačů (bimetalových) - pro monitorování např. pomocí ochranného relé motoru.

Při provozu převodového motoru na frekvenčním měniči se doporučuje zvolit jednu z těchto možností, protože snížené otáčky a s nimi spojený nižší chladicí výkon mohou způsobit přehřátí motoru.

Brzdy

Pro výběr se zobrazí dostupné typy brzd s maximálními možnými brzdnými momenty.

Pro specifikaci brzdy jsou nutné následující doplňující informace:

Brzdné napětí

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Brzdný moment na hnacím motoru (vynásobením převodovým poměrem i získáte brzdný moment na výstupním hřídeli),

Ruční uvolnění pro mechanické uvolnění brzdy pomocí páky, např. pro seřízení nebo údržbu.

Další informace a technické údaje o brzdách naleznete v dokumentu PDF Poznámky k výběru možností.

Barevný odstín

Další barvy jsou k dispozici na vyžádání pro větší množství.

Mazivo

Volitelně lze zvolit následující maziva:

0 Okolní teplota

1) Zatížitelnost O=normální, +=vysoká, ++=velmi vysoká

2) Odolnost proti stárnutí O=normální, +=vysoká, ++=velmi vysoká

Pokud je vybrána možnost 2, musí být vybrána také třída krytí IP65!

Odvzdušňovací ventil

Pro snížení tlaku v převodovce. Uvolňuje těsnicí kroužky a zabraňuje únikům.

Standardní provedení od velikosti převodovky F3.

Kryt ventilátoru s ochrannou střechou

Při svislé instalaci zabraňuje stříška vniknutí cizích těles nebo kapalin.
vniknutí cizích těles nebo kapalin.

Otvor pro odvod kondenzátu
V závislosti na instalační poloze motoru jsou otvory pro odvod kondenzátu umístěny na spodní straně motoru.
motoru. Otvory pro odvod kondenzátu jsou z výroby uzavřeny a pro odvod kondenzátu je nutné je otevřít.
Vypouštění kondenzátu.

Vnější uzemňovací přípojka

Druhý typový štítek, dodává se volně

Verze UL/CSA, s kombinovaným certifikátem

Verze s kombinovaným schválením/certifikátem, která splňuje americké i kanadské předpisy.
předpisy

Označení CEL
Podobně jako energetický štítek EU je i čínský energetický štítek (CEL) štítkem spotřeby energie výrobku.
Spotřeba energie výrobku. Štítek obsahuje informace o třídě energetické účinnosti (1 až 5) a
spotřebě energie. Štítek je k dispozici pro převodové motory od 0,75 do 45 kW.

Verze CCC
Čínská povinná certifikace (CCC) je certifikační systém platný v Čínské lidové republice.
Certifikát je k dispozici pro převodové motory od 0,12 do 1,1 kW.
