Réduction du délai de livraison

Lors de la commande, la disponibilité des composants nécessaires au produit final et la possibilité de fabrication sont vérifiées. Après confirmation, une fabrication urgente payante est possible dans le délai de livraison raccourci.

Modèle de boîtier

Les variantes suivantes de la version du boîtier sont disponibles :

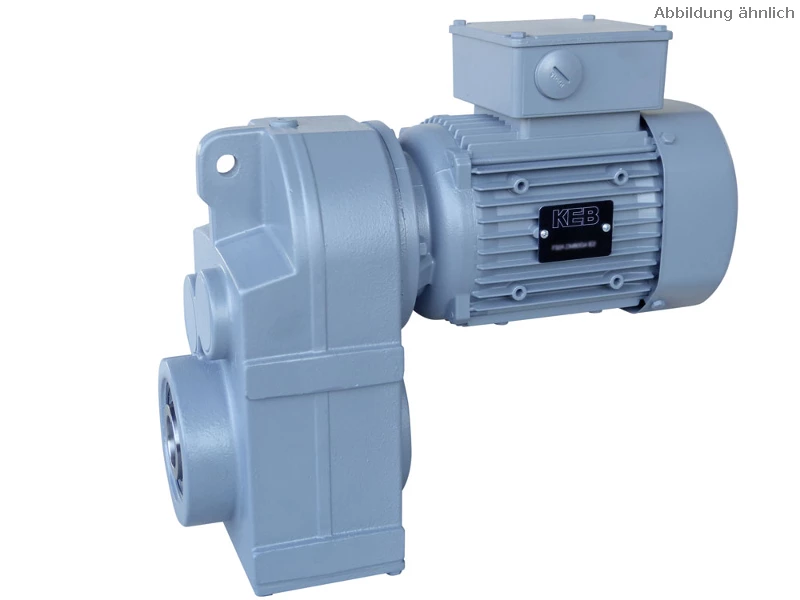

1. 1.A - Version enfichable, le montage avec tampon en caoutchouc est recommandé (voir composants).

1. 2.B - Version à emboîter - comme A, en plus cercle de trous avec trous taraudés des deux côtés de la sortie du réducteur

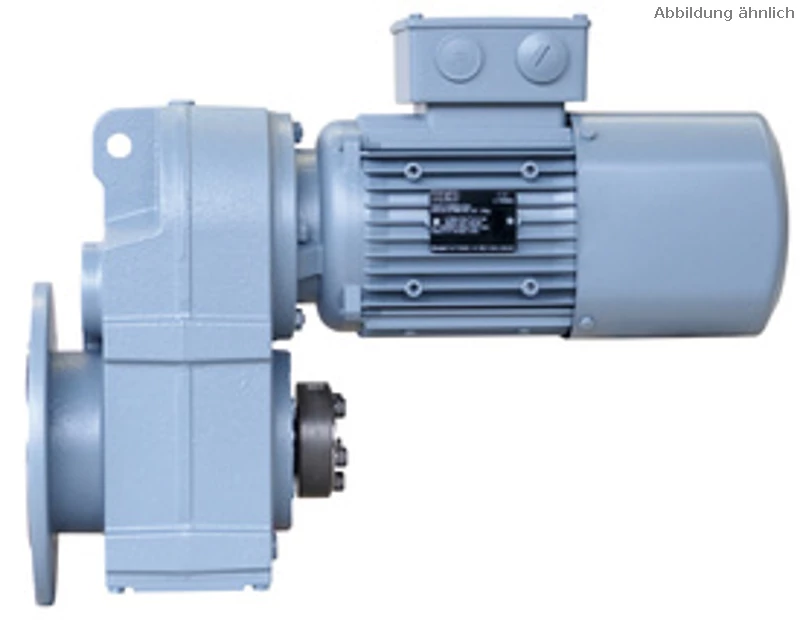

1. 3.C - version à bride C - pour la fixation du réducteur sur la bride de sortie latérale.

Dimensions : voir fiche d'encombrement

Position de montage

L'indication de la position de montage est nécessaire pour déterminer la quantité de lubrifiant.

Vous trouverez les désignations des différentes positions de montage dans l'illustration suivante.

Modèle d'arbre

1 bague extérieure
2 Vis de serrage
3 Bague intérieure
4 Moyeu
5 Arbre
6 Sans graisse

Options supplémentaires de boîtier et d'arbre

Double joint d'étanchéité sur l'arbre de sortie :

Selon l'espace disponible, on utilise un joint combiné avec une lèvre d'étanchéité en NBR et une lèvre d'étanchéité en FKM ou deux bagues d'étanchéité en NBR et en FKM.

Les avantages sont nombreux :

• - Propriétés d'étanchéité optimales à des températures de fonctionnement élevées grâce au joint FKM.

• - Bonnes propriétés d'étanchéité à basses températures grâce au joint NBR

• - Meilleure protection en cas d'encrassement important grâce aux 2 joints (le joint extérieur est en outre doté d'une lèvre anti-poussière).

• - Sécurité élevée et meilleure stabilité contre les fuites d'huile grâce à une lèvre d'étanchéité supplémentaire

Utilisation recommandée dans les cas suivants :

• - des positions de montage critiques

• - en cas d'exigences particulières en matière de fiabilité de l'étanchéité

palier renforcé de l'arbre de sortie

Cette option permet d'augmenter les forces radiales admissibles pour l'arbre de sortie.

Informations complémentaires sur la détermination de la force radiale et les valeurs admissibles pour l'arbre de transmission.

Palier standard et renforcé dans le document PDF Remarques sur le choix des options

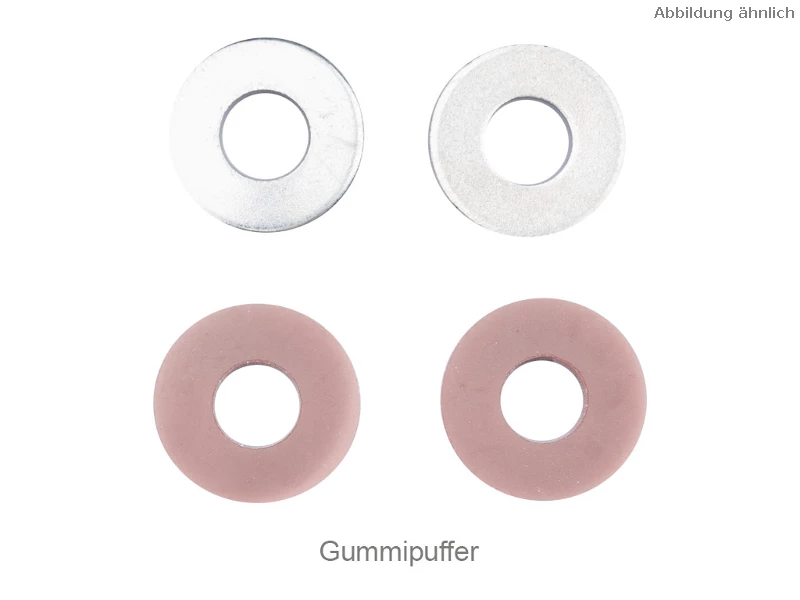

Tampon en caoutchouc pour boîtier

Sélection pour la version enfichable A. Pour la fixation élastique (support de couple) du motoréducteur. Adapté à l'alésage sur la face avant du carter du réducteur.

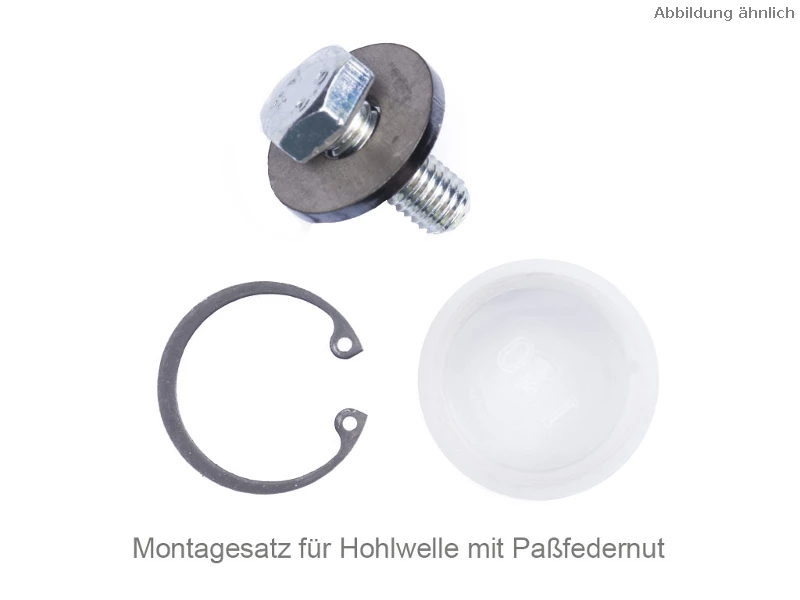

Kit de montage pour arbre creux

Pour la fixation des "arbres clients" avec ou sans collerette.

Informations complémentaires dans le document PDF Remarques sur le choix des options

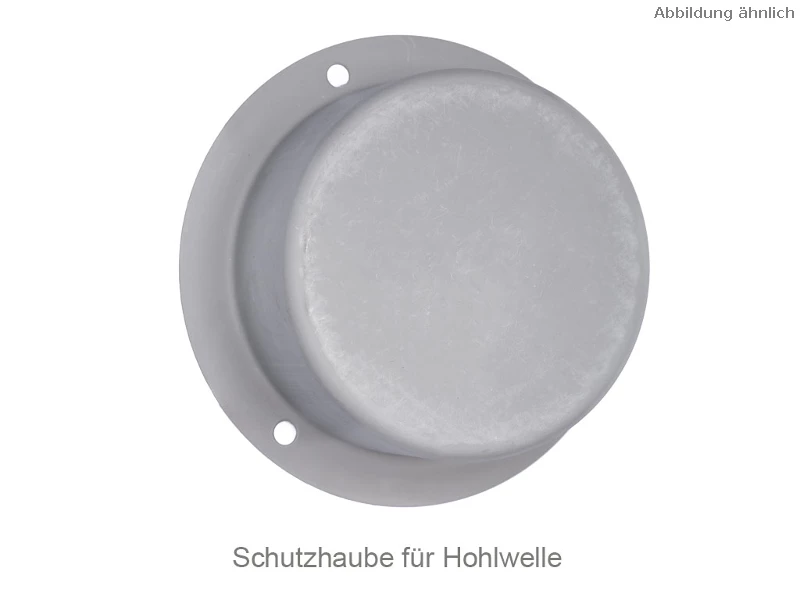

Capot de protection pour arbre creux

Uniquement possible pour la version à emboîtement B et la version à bride C. Fixation sur les trous filetés existants à la sortie du réducteur.

Deuxième extrémité de l'arbre

Version standard - sans

Deuxième bout d'arbre - arbre cylindrique avec rainure de clavette

Protection contre la poussière et l'eau

Options sélectionnables :

IP55 - protection contre la poussière, protection contre les jets d'eau (standard)

IP65 - étanche à la poussière, protection contre les jets d'eau

IP65 avec frein - comme précédemment, mais en plus version frein en IP65

Code IP pour le type de protection selon DIN EN 60529, 60034-5,

Premier indice : protection contre la pénétration de corps étrangers

Deuxième indice : protection contre la pénétration d'eau ayant des effets nocifs

Tension/fréquence

Options sélectionnables :

230/400V/D/Y, 50Hz (standard)
Possibilités d'utilisation : En couplage en étoile (Y) directement sur le réseau 400V, En couplage en triangle (D) sur des convertisseurs de fréquence avec tension de sortie 230V/3~ ou sur des convertisseurs de fréquence avec tension de sortie 400V/3~ et fonctionnement avec courbe caractéristique 87Hz

400/690V/D/Y, 50Hz
Possibilités d'utilisation : En couplage triangle directement sur le réseau 400V, et sur des convertisseurs de fréquence avec tension de sortie 400V/3~, démarrage étoile-triangle avec des interrupteurs ou des contacteurs.

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (possible jusqu'à 4kW)

500V/D, 50Hz (possible de 5,5 à 45kW)

Protection du moteur

Les possibilités suivantes sont disponibles pour la surveillance de la température des enroulements du moteur :

a) 1 jeu de thermistances PTC - pour la surveillance avec un dispositif de déclenchement de la thermistance PTC ou un convertisseur de fréquence

b) 1 jeu d'interrupteurs de température (bimétalliques) - pour la surveillance, par exemple avec un relais de protection moteur.

Il est recommandé de sélectionner l'une de ces options lorsque le motoréducteur fonctionne sur le variateur de fréquence, car les vitesses réduites et la puissance de refroidissement moindre qui en découle peuvent entraîner une surchauffe du moteur.

Frein

Les types de freins disponibles avec les couples de freinage max. possibles sont affichés pour sélection.

Les données supplémentaires suivantes sont nécessaires pour la spécification du frein :

Tension de freinage

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Couple de freinage sur le moteur d'entraînement (en multipliant par le rapport de transmission i, on obtient le couple de freinage sur l'arbre de sortie),

Déblocage manuel pour le desserrage mécanique du frein via un levier, par exemple pour l'ajustage ou la maintenance.

Vous trouverez de plus amples informations et des données techniques sur les freins dans le document PDF Remarques sur le choix des options.

Tono de color

Otros colores disponibles bajo pedido para grandes cantidades.

Lubricante

Pueden seleccionarse opcionalmente los siguientes lubricantes:

0 Temperatura ambiente

1) Capacidad de carga O=normal, +=alta, ++=muy alta

2) Resistencia al envejecimiento O=normal, +=alta, ++=muy alta

Si se selecciona la opción 2, ¡también debe seleccionarse la clase de protección IP65!

Válvula de purga

Para despresurizar la caja de cambios. Alivia los anillos de estanqueidad y evita fugas.

Versión estándar a partir del tamaño F3 de la caja de cambios.

Cubierta de ventilador con techo protector

Cuando se instala verticalmente, la cubierta impide la entrada de cuerpos extraños o líquidos.
entrada de cuerpos extraños o líquidos.

Orificio de evacuación de la condensación
Dependiendo de la posición de instalación del motor, los orificios de condensación se encuentran en la parte inferior
del motor. Los orificios de purga de condensación vienen cerrados de fábrica y deben abrirse para purgar la condensación.
drenar la condensación.

Conexión a tierra externa

Segunda placa de características, suministrada suelta

Versión UL/CSA, con certificado combinado

Versión con homologación/certificado combinado que cumple tanto la normativa estadounidense como la canadiense.
normativas

Etiquetado CEL
Similar a la etiqueta energética de la UE, la etiqueta energética de China (CEL) es una etiqueta que indica el consumo de energía de un producto.
consumo energético de un producto. La etiqueta contiene información sobre la clase de eficiencia energética (de 1 a 5) y el
consumo de energía. La etiqueta está disponible para motorreductores de 0,75 a 45 kW.

Versión CCC
La Certificación Obligatoria China (CCC) es un sistema de certificación válido en la República Popular China.
El certificado está disponible para motorreductores de 0,12 a 1,1kW.
