Skrócony czas dostawy

• Ekspresowy montaż w ciągu jednego dnia roboczego - jeśli dostępne są wszystkie wymagane komponenty (wyświetlane w zależności od indywidualnej konfiguracji)
  w zależności od indywidualnej konfiguracji), montaż odbywa się w dni robocze w godzinach od 8:00 do 14:00.
  od 8:00 do 14:00. Następnie wysyłka odbywa się tak szybko, jak to możliwe. Ta opcja jest
  warunkiem dostawy ekspresowej.
• bez ekspresowego montażu - montaż i wysyłka odbywają się w ciągu 3-4 dni roboczych

Konstrukcja obudowy

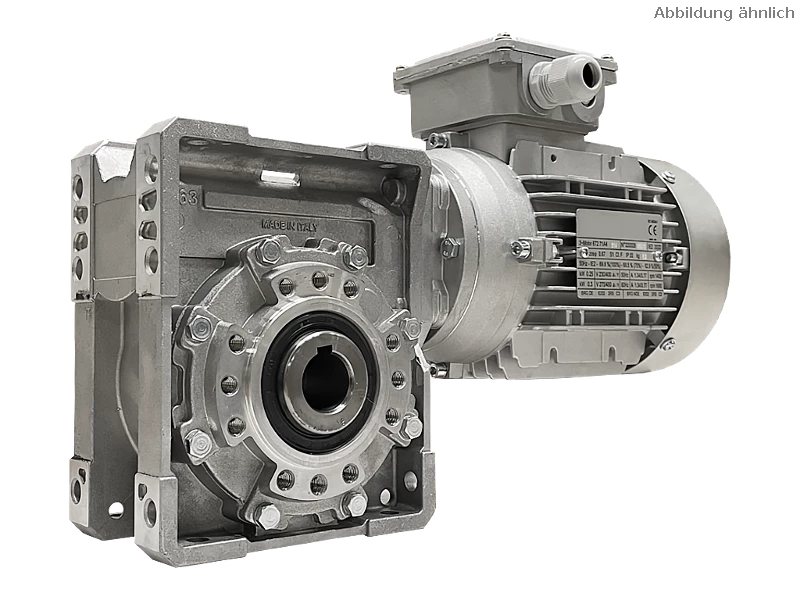

• Konstrukcja obudowy - standardowa konstrukcja z otworami montażowymi po 4 stronach obudowy

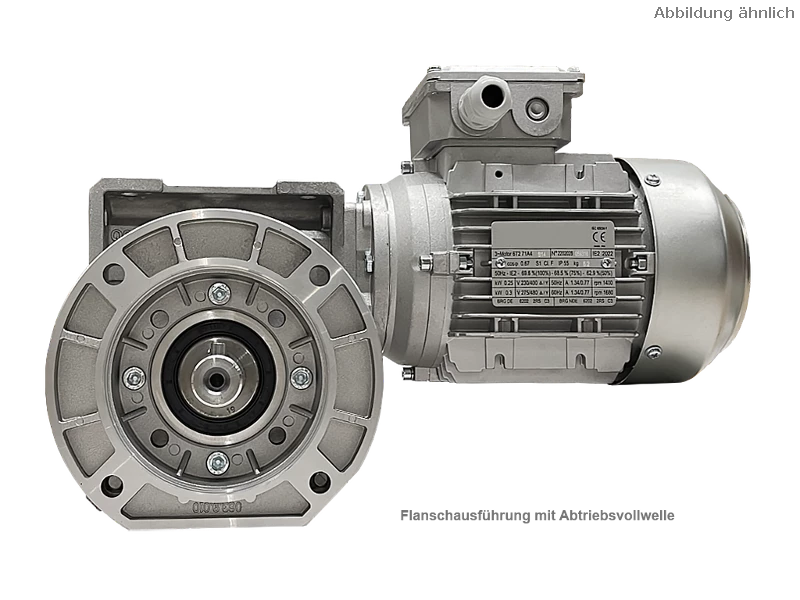

• Konstrukcja kołnierza - przykręcane kołnierze wyjściowe w różnych rozmiarach - wymiary patrz
  arkusz danych

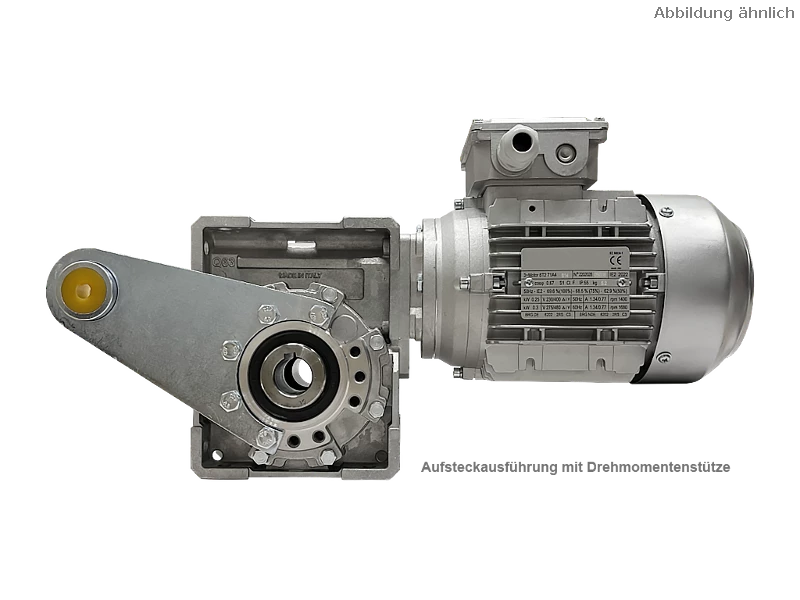

• Wersja wsuwana ze wspornikiem momentu obrotowego - wspornik momentu obrotowego może być montowany w różnych pozycjach na obudowie.
  gwintowane otwory po stronie wyjściowej w różnych pozycjach

Strona połączenia

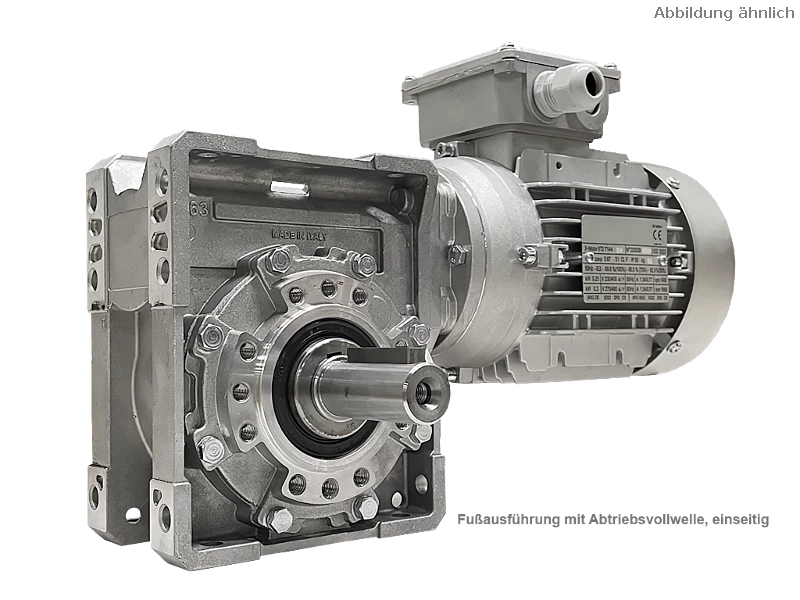

W przypadku wersji z pełnym wałem wyjściowym, kołnierzem i ramieniem reakcyjnym należy określić położenie strony połączenia.
należy określić.

Pozycja montażowa

Pozycja montażowa jest wymagana do określenia ilości środka smarnego.
Oznaczenia dla różnych pozycji montażowych można znaleźć na poniższej ilustracji.

Position de la boîte à bornes

La position de la boîte à bornes (0,90,180 et 270°) et le positionnement de l'entrée de câble (A, B, C
et D) peut être configuré comme suit :

Modèle d'arbre

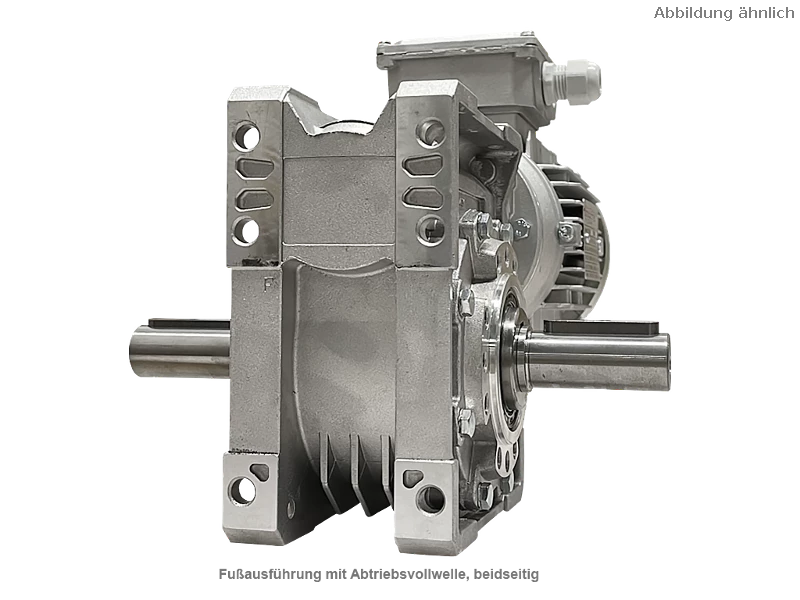

En option pour l'arbre creux avec rainure de clavette, il est possible d'utiliser des arbres enfichables unilatéraux ou bilatéraux avec clavette.
peuvent être utilisés. Les arbres enfichables sont montés avec un circlip. Pour les dimensions et les ajustements, voir
fiche technique.

Protection du moteur et frein

Le moteur triphasé monté peut être configuré ici.

Les possibilités suivantes sont disponibles pour la surveillance de la température des enroulements du moteur :
a) avec 1 jeu (3pcs.) de thermistances PTC - pour la surveillance avec l'appareil de déclenchement de la thermistance PTC ou le convertisseur de fréquence
b) avec 1 jeu (3pcs.) de microrupteurs thermiques (contact à ouverture) - pour la surveillance, par exemple avec un relais de protection moteur.

Il est recommandé de choisir l'une de ces options lorsque le motoréducteur fonctionne sur le variateur de fréquence,
car le moteur risque de surchauffer en raison de la réduction de la vitesse de rotation et de la puissance de refroidissement qui en résulte.
moteur peut se produire.

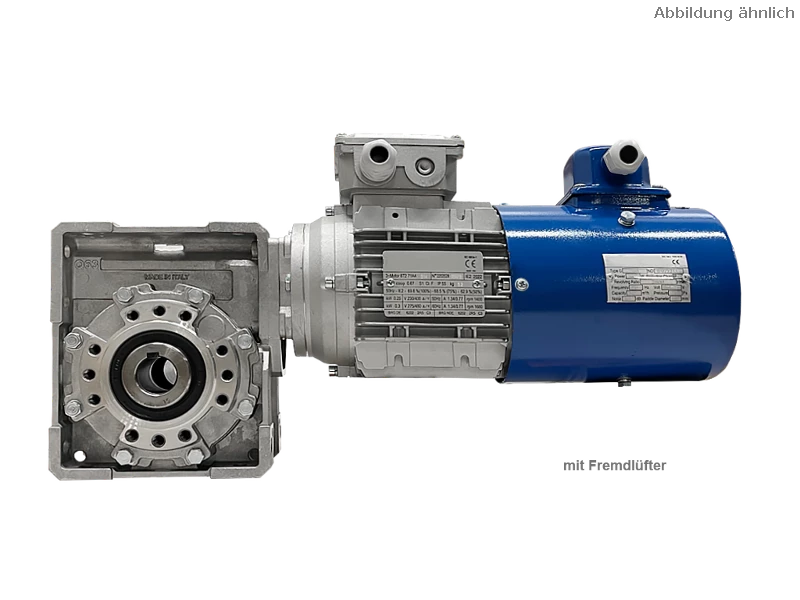

c) avec frein (disponible à partir de 0,09kW)
Tension de freinage 230V/50Hz/1~
Le couple de freinage respectif sur le moteur d'entraînement est affiché sur l'option. En multipliant par le
rapport de transmission i, on obtient le couple de freinage sur l'arbre de sortie du réducteur.

Ventilation forcée

1. sans - standard
2. avec ventilation forcée (disponible à partir d'une puissance moteur de 0,12kW)


Utilisation d'une ventilation forcée - par ex. en cas de fonctionnement avec un convertisseur de fréquence - afin d'éviter une surchauffe du moteur en raison de la puissance de refroidissement propre plus faible à des vitesses réduites. Tension de la ventilation forcée : 230V/50Hz/1~ Indice de protection : IP55

Combinaison moteur avec frein et ventilateur à distance : nous consulter.
