Skrócony czas dostawy

• Ekspresowy montaż w ciągu jednego dnia roboczego - jeśli wszystkie wymagane komponenty są dostępne (wyświetlane w zależności od indywidualnej konfiguracji)
  w zależności od indywidualnej konfiguracji), montaż odbywa się w dni robocze w godzinach od 8:00 do 14:00.
  od 8:00 do 14:00. Następnie wysyłka odbywa się tak szybko, jak to możliwe. Ta opcja jest
  warunkiem dostawy ekspresowej.
• bez ekspresowego montażu - montaż i wysyłka odbywają się w ciągu 3 - 4 dni roboczych

Wersja obudowy

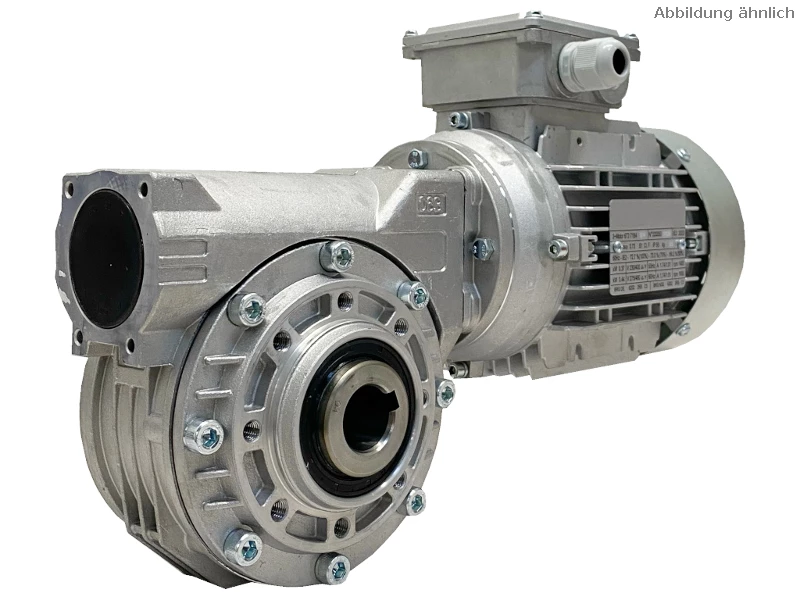

a) Wersja podstawowa wsuwana - do użytku ze wspornikiem momentu obrotowego po stronie klienta

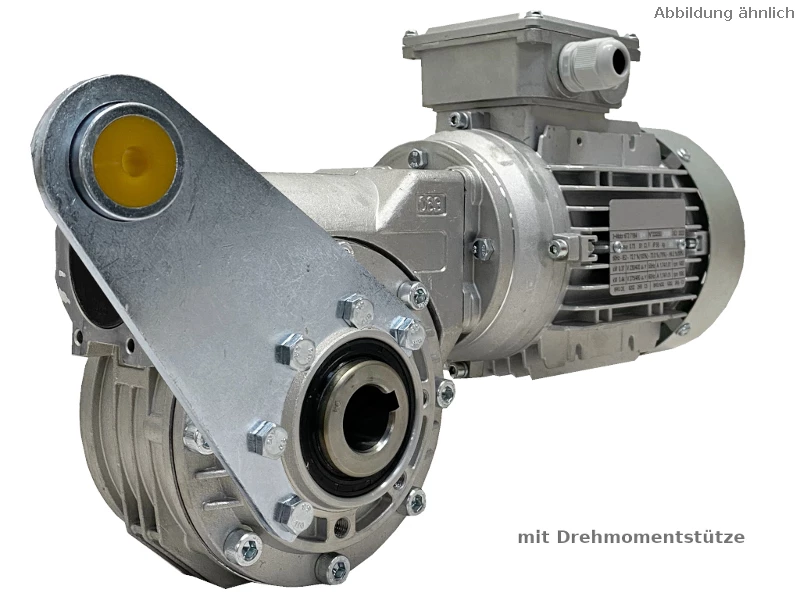

b) Wersja wsuwana ze wspornikiem momentu obrotowego - wspornik momentu obrotowego może być montowany w różnych pozycjach na obudowie.
gwintowanych otworach po stronie wyjściowej w różnych pozycjach

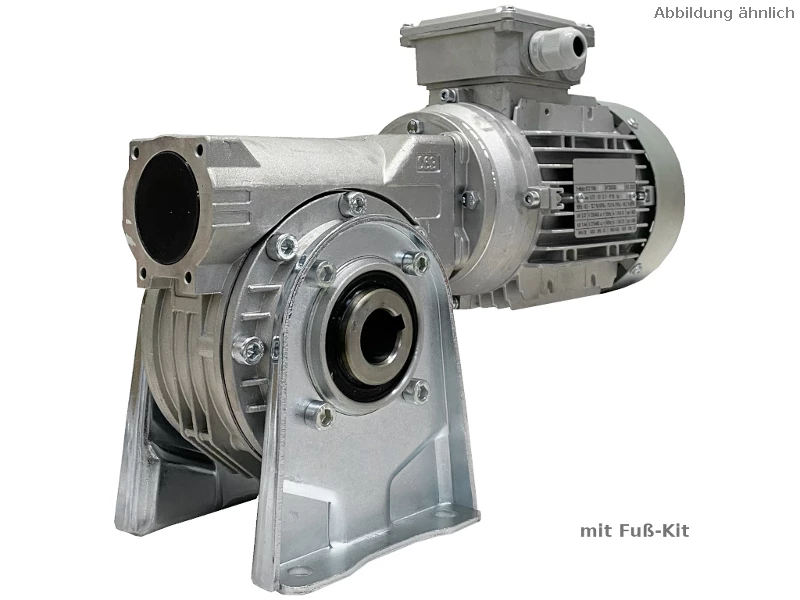

c)Prowadnica - wybór bocznie przykręcanych tarcz o różnych wymiarach (patrz
Wymiary (patrz arkusz danych) do montażu w różnych pozycjach

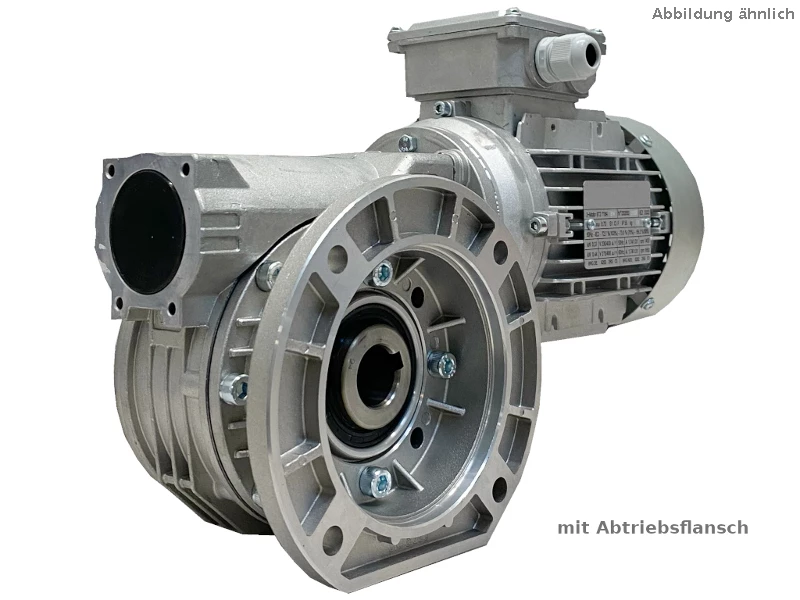

d)Konstrukcjakołnierza - przykręcane kołnierze wyjściowe w różnych rozmiarach - wymiary, patrz arkuszdanych
arkusz danych

Strona połączenia

W przypadku wersji z pełnym wałem wyjściowym, kołnierzem i ramieniem reakcyjnym należy określić położenie strony połączenia.
należy określić.

Pozycja montażowa

Pozycja montażowa jest wymagana do określenia ilości środka smarnego.
Oznaczenia dla różnych pozycji montażowych można znaleźć na poniższej ilustracji.

Położenie skrzynki zaciskowej

Położenie skrzynki zaciskowej (0, 90, 180 i 270°) oraz położenie przepustu kablowego (A, B, C i D) można skonfigurować następująco
i D) można skonfigurować w następujący sposób:

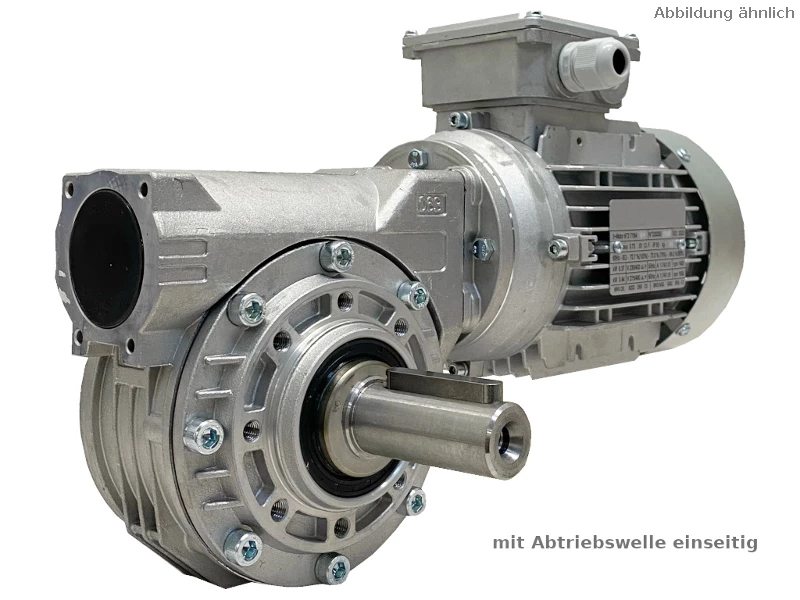

Design dell'albero

In alternativa all'albero cavo con cava per chiavetta, è possibile utilizzare alberi singoli e doppi con cava per chiavetta.
possono essere utilizzati. Gli alberi cavi sono dotati di un anello di sicurezza. Per le dimensioni e gli accoppiamenti, vedere
scheda tecnica.

Protezione e freno del motore

Il motore trifase collegato può essere configurato in questo modo

Per il monitoraggio della temperatura dell'avvolgimento del motore sono disponibili le seguenti opzioni:
a) con 1 set (3 pezzi) di termistori PTC - per il monitoraggio con il dispositivo di intervento del termistore PTC o il convertitore di frequenza
b) con 1 set (3 pezzi) di microinterruttori termici (contatto NC) - per il monitoraggio, ad esempio, con relè di protezione del motore.

La scelta di una di queste opzioni è consigliata quando il motoriduttore funziona con il convertitore di frequenza,
La scelta di una di queste opzioni è consigliata quando si utilizza il motoriduttore con il convertitore di frequenza, poiché le velocità ridotte e la conseguente minore capacità di raffreddamento possono causare il surriscaldamento del motore.
il motore potrebbe surriscaldarsi.

c) con freno (disponibile da 0,09kW)
Tensione di frenatura 230V/50Hz/1~
La rispettiva coppia di frenatura del motore di azionamento è visualizzata sull'opzione. Moltiplicando per il
rapporto i si ottiene la coppia frenante sull'albero di uscita del riduttore.

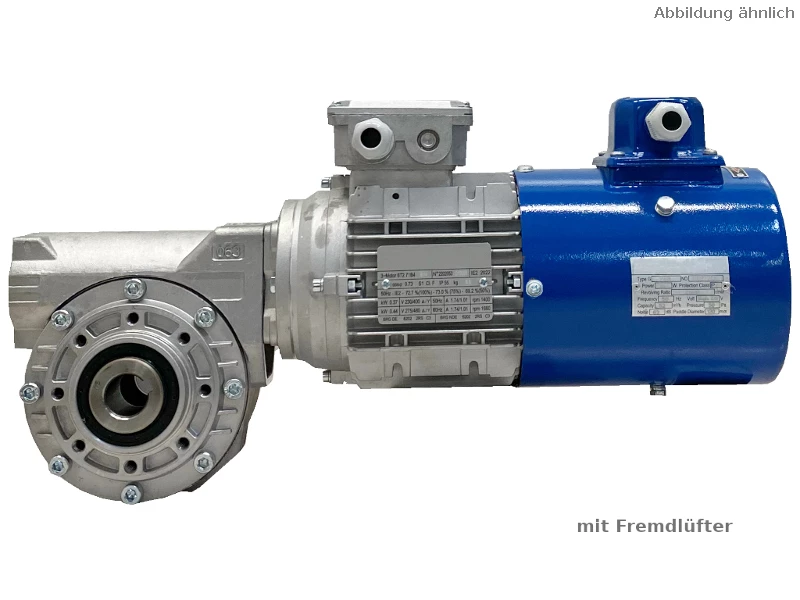

Ventola di raffreddamento forzata

a) senza - standard
b) con ventilatore forzato (disponibile a partire dalla potenza del motore 0,12 kW)

L'uso di una ventola di raffreddamento forzata, ad esempio quando si opera con un inverter, impedisce il surriscaldamento del motore a causa della minore capacità di raffreddamento a velocità ridotte.
a causa della minore capacità di raffreddamento a velocità ridotte.
Tensione della ventola di raffreddamento forzato: 230V/50Hz/1~, classe di protezione: IP55

Si prega di richiedere una combinazione di motore con freno e ventilatore a distanza
