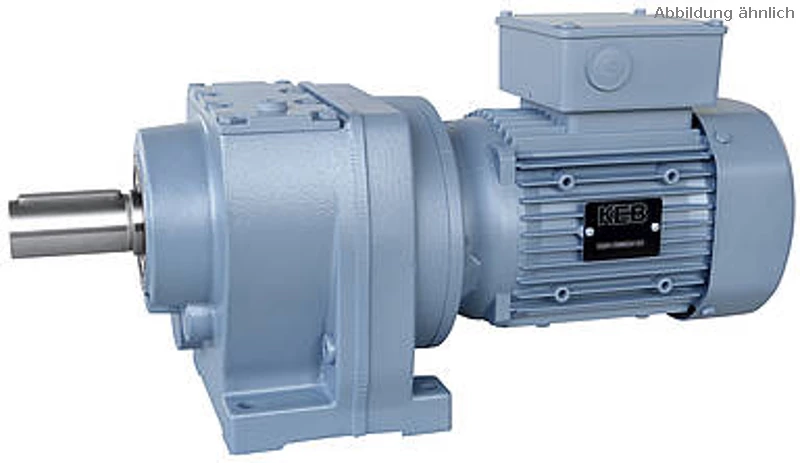

A szállítási idő lerövidítése

A megrendelés leadásakor ellenőrzik a végtermékhez szükséges alkatrészek elérhetőségét és a gyártási lehetőségeket. A megerősítést követően a rövidített szállítási időn belül felár ellenében expressz gyártás is lehetséges.

Beépítési pozíció

A kenőanyag mennyiségének meghatározásához a beépítési helyzetre van szükség.
A különböző beépítési pozíciók jelölései a következő ábrán láthatók.

Klemmdoboz pozíciója

A csatlakozódoboz pozíciója (0, 90, 180 és 270°) és a kábelek bevezetésének pozíciója (A, B, C és D) az alábbiak szerint konfigurálható
az alábbiak szerint konfigurálható:

Hullám opciók

Dupla tömítés a kimeneti tengelyen:

A rendelkezésre álló beépítési helytől függően egy NBR- és egy FKM-tömítésű tömítéssel vagy két NBR és FKM kivitelű tömítőgyűrűvel ellátott kombinált tömítést használnak.

Előnyök:

• Optimális tömítési tulajdonságok magas üzemi hőmérsékleten az FKM tömítésnek köszönhetően.
• Jó tömítési tulajdonságok alacsony hőmérsékleten az NBR tömítésnek köszönhetően.
• Jobb védelem a nagymértékű szennyeződések ellen a 2 tömítésnek köszönhetően (a külső tömítés porszegéllyel is rendelkezik).
• Nagyfokú biztonság és jobb stabilitás az olajszivárgás ellen a kiegészítő tömítőperemnek köszönhetően.

• Kritikus beépítési helyzetek
• Ahol a tömítés megbízhatóságával szemben különleges követelmények vannak érvényben

A kimeneti tengely megerősített csapágyazása

Ezzel az opcióval a kimeneti tengely megengedett radiális erői növelhetők.
A radiális erő meghatározására, valamint a szabványos és a megerősített csapágyak megengedett értékeire vonatkozó további információkat a
A szabványos és a megerősített csapágyak az Opciók kiválasztására vonatkozó megjegyzések PDF-dokumentumban találhatók.

Csökkentett holtjáték
Ez az opció a torziós holtjátékot az adott terméken megadott maximális értékre csökkenti.
A holtjáték megadja a kimeneti tengely lehetséges forgási szögét, amikor a sebességváltó bemenete blokkolva van.
Használata pozicionálási feladatokhoz ajánlott.

Igény esetén kérésre a holtjáték további csökkentése is lehetséges.

Második tengelyvég

• Standard kivitel - anélkül
• Második tengelyvég - hengeres tengely kulcsnyílással
• Második tengelyvég kézikerékkel - hengeres tengely kulcsnyílással és kézikerékkel

A méretlapok és CAD-modellek az opcionális változatokhoz kérésre rendelkezésre állnak.

Por- és vízvédelem

• IP55 - porvédelem, vízsugár elleni védelem (alapfelszereltség)
• IP65 - porálló, vízsugár elleni védelem
• IP65 fékkel - mint korábban, de kiegészítő fékváltozattal IP65-ben

IP-kód a DIN EN 60529, 60034-5 szerinti védelmi fokozatra vonatkozóan,
Első kódszám: Idegen testek behatolása elleni védelem.
Második kódszám: Védelem a káros hatású víz behatolása ellen.

Feszültség/frekvencia

• 230/400V/D/Y, 50Hz (standard)
  Lehetséges alkalmazások: Csillag összeköttetésben (Y) közvetlenül 400V-os hálózatra, Háromszög összeköttetésben (D) frekvenciaváltókra, amelyek kimeneti feszültségét
  230V/3~ kimeneti feszültséggel vagy 400V/3~ kimeneti feszültségű frekvenciaváltókon és 87Hz-es üzemmódban.
  jellemző
• 400/690V/D/Y, 50Hz
  Lehetséges alkalmazások: Deltakapcsolásban közvetlenül a 400V-os hálózatra, illetve olyan frekvenciaváltókon, amelyek kimeneti feszültsége
  400V/3~, csillag-delta indítás kapcsolókkal vagy kontaktorokkal.
• 460V/Y, 60Hz
• 230/400V/D/Y, 50Hz // 460V/Y, 60Hz
• 290/500V/D/Y, 50Hz (4 kW-ig lehetséges)
• 500V/D, 50Hz (5,5 és 45 kW között lehetséges)

Motorvédelem

• 1 készlet PTC termisztor - PTC termisztoros kioldó berendezéssel vagy frekvenciaváltóval történő felügyelethez.
• 1 hőmérsékletkapcsoló-készlet (bimetál) - pl. motorvédő relével történő felügyelethez.

A sebességváltós motor frekvenciaváltóval történő üzemeltetése esetén ajánlott ezen opciók egyikének kiválasztása, mivel ez
a csökkentett fordulatszám és az ezzel járó kisebb hűtési kapacitás a motor túlmelegedését okozhatja.
előfordulhat.

Fék

A rendelkezésre álló féktípusok a maximálisan lehetséges fékezési nyomatékokkal megjelennek kiválasztásra. A fék specifikációjához a következő kiegészítő információkra van szükség:

Fékfeszültség

• 230V/50Hz/1~
• 400V/50Hz/3~
• 24V (DC)

Fékezési nyomaték

a hajtómotoron (az i áttételi aránnyal való szorzás adja a kimeneti tengelyen fellépő fékezési nyomatékot),

Kézi kioldás

a fék mechanikus oldásához egy kar segítségével, pl. beállítás vagy karbantartás céljából.
A fékekkel kapcsolatos további információk és műszaki adatok a PDF dokumentumban találhatók: Megjegyzés az opciók kiválasztásához

Kényszerített hűtőventilátor

Kényszerített hűtőventilátor használata, pl. frekvenciaváltóval való üzemelés esetén, a motor túlmelegedésének megakadályozására a
a motor túlmelegedését a csökkentett fordulatszámon a kisebb hűtési kapacitás miatt.

Választható kényszerhűtéses ventilátor feszültség:
400V, 50Hz 3~ (alapfelszereltség): 400V, 50Hz 3~ (alapfelszereltség)
230V, 50Hz 1~

- Csatlakozás a motor csatlakozódobozában lévő érintkezőkön keresztül
- IP65 védettségi osztály

Inkrementális kódoló

• A kódoló a ventilátorfedél alá van szerelve, védve a külső hatásoktól
• Védelmi osztály: IP65
• Jelzések: A, /A, B, /B, 0, /0
• Áramfelvétel: 40mA / max. 90mA
• Megengedett terhelés / csatorna: ą 20 mA
• Impulzusok/fordulat: 10, 25, 50, 60, 100, 200, 250, 500, 512, 1000, 1200, 2000, 2048, 2500 közül választható.
• Kimeneti jel TTL (RS422)
  Tápfeszültség: 5VDC ą 5%
  vagy
• Kimeneti jel HTL (push-pull)
  Tápfeszültség: 10-30VDC

További információért kérjük, olvassa el a "Megjegyzések az opciók kiválasztásához" című PDF-dokumentumot (lásd fent).

Színezés

Színárnyalat

Kenőanyag

0 Környezeti hőmérséklet
1) Terhelhetőség O=normális, +=magas, ++=nagyon magas
2) Öregedésállóság O=normális, +=magas, ++=nagyon magas

A 3. opció kiválasztása esetén az IP65 védelmi osztályt is ki kell választani.

Levegőztető szelep

A sebességváltó nyomásmentesítéséhez. Tehermentesíti a tömítőgyűrűket és megakadályozza a szivárgást.

Alapkivitelben a G3 méretű sebességváltótól.

Egyéb lehetőségek

Ventilátorfedél védőtetővel

Függőleges beépítés esetén a védőtető megakadályozza az idegen tárgyak vagy folyadékok bejutását.

Kondenzvíz-elvezető nyílás

A motor beépítési helyzetétől függően a kondenzvíz-elvezető nyílások a motor alsó oldalán találhatók. A kondenzvíz-elvezető nyílások gyárilag zárva vannak, és a kondenzvíz elvezetéséhez ki kell nyitni őket.

Külső földelőcsatlakozás

Második teljesítménytábla, lazán szállítva

UL/CSA kivitel, kombinált tanúsítvánnyal

Kombinált jóváhagyással/tanúsítvánnyal ellátott változat, amely megfelel az amerikai és a kanadai előírásoknak is.

CEL-címkézés

Az uniós energiacímkéhez hasonlóana kínai energiacímke (CEL) a termék energiafogyasztását jelzi. A címke az energiahatékonysági osztályra (1-5) és az energiafogyasztásra vonatkozó információkat tartalmazza. A címke a 0,75 és 45 kW közötti sebességváltós motorok esetében érhető el.

CCC változat

A China Compulsory Certification (CCC) aKínai Népköztársaságban érvényes tanúsítási rendszer.
A tanúsítvány a 0,12 és 1,1kW közötti sebességváltós motorokhoz áll rendelkezésre.
