Skrócenie czasu dostawy

Po złożeniu zamówienia sprawdzana jest dostępność komponentów wymaganych dla produktu końcowego oraz możliwości produkcyjne. Po potwierdzeniu możliwa jest ekspresowa produkcja w ramach skróconego czasu dostawy za dodatkową opłatą.

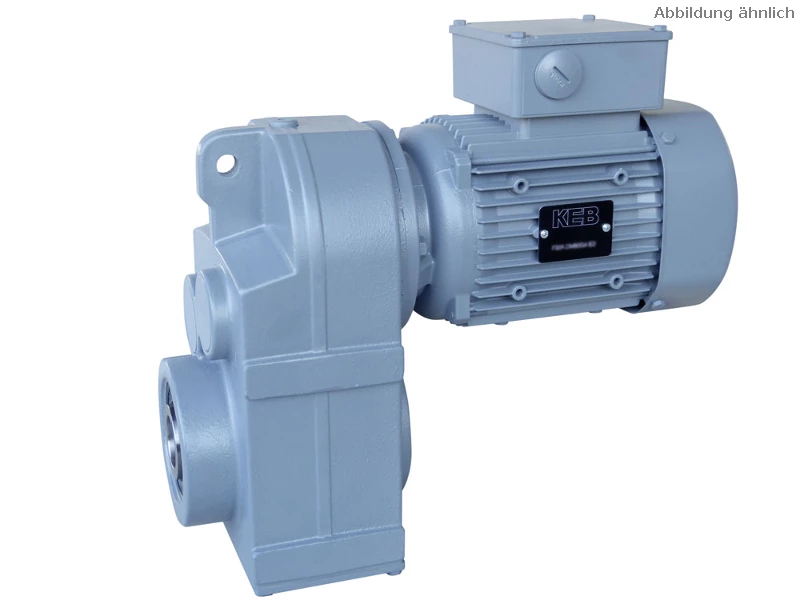

Konstrukcja obudowy

Dostępne są następujące wersje obudowy:

1. 1.A - wersja wciskana, zalecany montaż z gumowym odbojnikiem (patrz komponenty)

1. 2.B - wersja wciskana - jak A, plus koło śrubowe z gwintowanymi otworami po obu stronach wyjścia przekładni

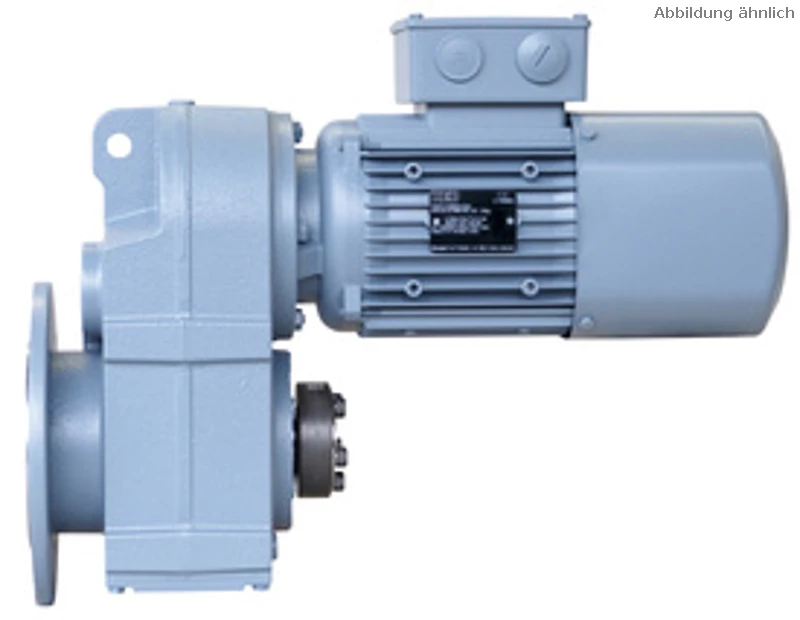

1. 3.C - Wersja kołnierzowa C - do montażu przekładni na bocznym kołnierzu wyjściowym

Wymiary: patrz arkusz wymiarów

Pozycja montażowa

Pozycja montażowa jest wymagana do określenia ilości środka smarnego.

Oznaczenia dla różnych pozycji montażowych można znaleźć na poniższej ilustracji.

Konstrukcja wału

1 pierścień zewnętrzny
2 Śruby zaciskowe
3 Pierścień wewnętrzny
4 Piasta
5 Wał
6 Bezsmarowy

Dodatkowe opcje obudowy i wału

Podwójne uszczelnienie na wale wyjściowym:

W zależności od dostępnej przestrzeni montażowej stosuje się uszczelnienie kombinowane z jedną wargą uszczelniającą NBR i jedną wargą uszczelniającą FKM lub dwa pierścienie uszczelniające w wykonaniu NBR i FKM.

Zalety:

• - Optymalne właściwości uszczelniające w wysokich temperaturach roboczych dzięki uszczelnieniu FKM

• - Dobre właściwości uszczelniające w niskich temperaturach dzięki uszczelnieniu NBR

• - Lepsza ochrona przed wysokimi poziomami zanieczyszczeń dzięki 2 uszczelkom (uszczelka zewnętrzna ma również wargę przeciwpyłową)

• - Wysoki poziom bezpieczeństwa i lepsza stabilność przed wyciekami oleju dzięki dodatkowej wardze uszczelniającej

Zaleca się stosowanie w następujących przypadkach

• - Krytycznych pozycji montażowych

• - Tam, gdzie stawiane są specjalne wymagania dotyczące niezawodności uszczelnienia

Wzmocnione łożysko wału wyjściowego

Dzięki tej opcji można zwiększyć dopuszczalne siły promieniowe dla wału wyjściowego.

Więcej informacji na temat określania siły promieniowej i dopuszczalnych wartości dla standardowych i wzmocnionych łożysk

standardowych i wzmocnionych łożysk w dokumencie PDF Uwagi dotyczące wyboru opcji

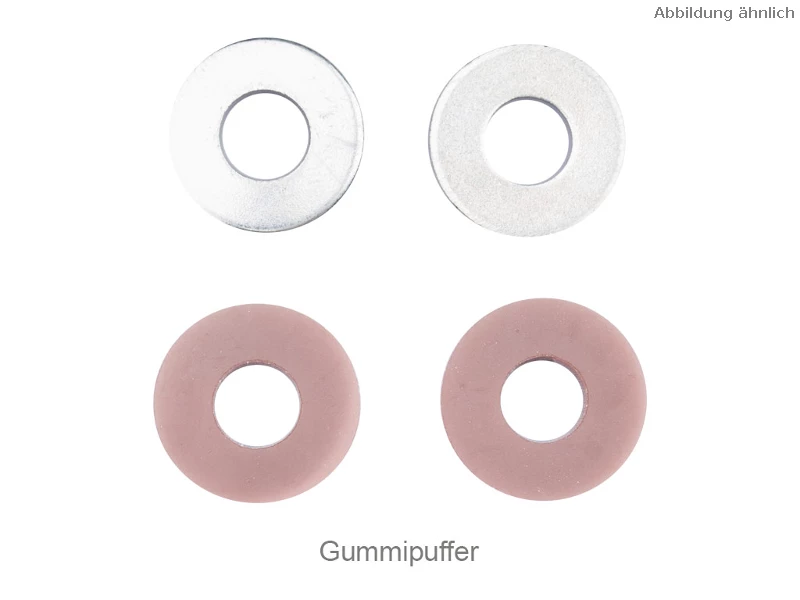

Odbojnik gumowy do obudowy

Wybór dla wersji wsuwanej A. Do elastycznego montażu (wsparcie momentu obrotowego) motoreduktora. Odpowiedni do otworu z przodu obudowy przekładni.

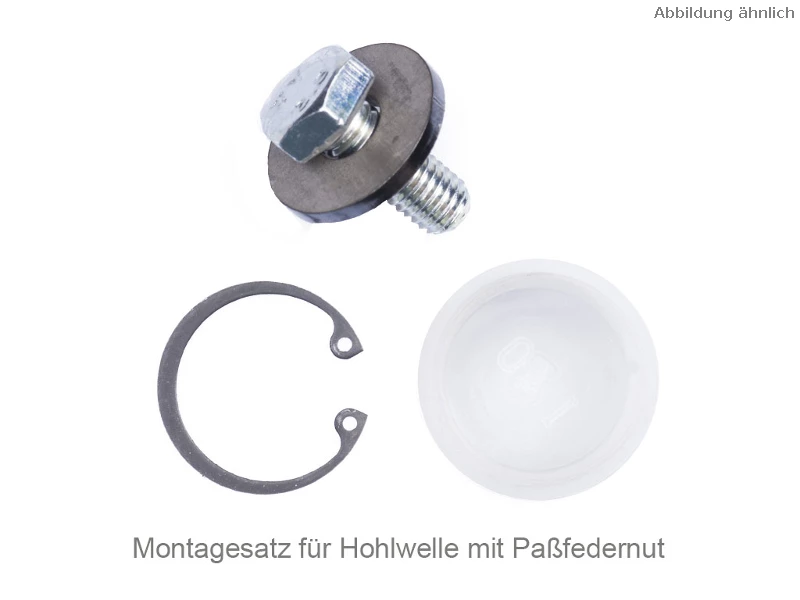

Zestaw montażowy do wału drążonego

do mocowania "wałów klienta" z kołnierzem i bez kołnierza.

Więcej informacji w dokumencie PDF Uwagi dotyczące wyboru opcji

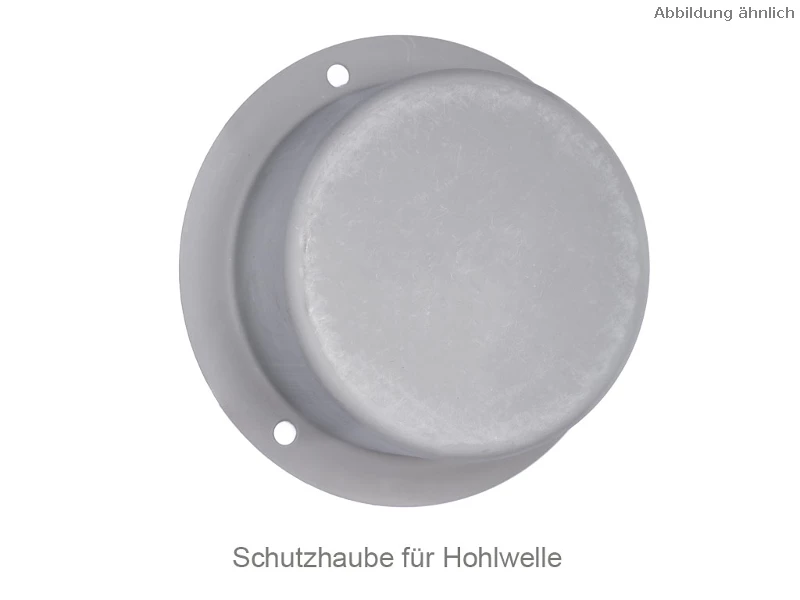

Osłona ochronna wału drążonego

Możliwe tylko w przypadku wersji wsuwanej B i wersji kołnierzowej C. Mocowanie na istniejących otworach gwintowanych na wyjściu przekładni.

Drugi koniec wału

Wersja standardowa - bez

Drugi koniec wału - wał cylindryczny z rowkiem wpustowym

Ochrona przed kurzem i wodą

Opcje do wyboru:

IP55 - pyłoszczelność, ochrona przed strumieniami wody (standard)

IP65 - pyłoszczelny, ochrona przed strumieniami wody

IP65 z hamulcem - jak poprzednio, ale z dodatkową wersją hamulca w IP65

Kod IP dla stopnia ochrony zgodnie z normą DIN EN 60529, 60034-5,

Pierwszy numer kodu: ochrona przed wnikaniem ciał obcych

Drugi numer kodu: Ochrona przed wnikaniem wody o szkodliwych skutkach

Napięcie/częstotliwość

Opcje do wyboru:

230/400V/D/Y, 50Hz (standard)Możliwe zastosowania: W połączeniu w gwiazdę (Y) bezpośrednio do sieci 400V, w połączeniu w trójkąt (D) do przetwornic częstotliwości o napięciu wyjściowym 230V/3~ lub do przetwornic częstotliwości o napięciu wyjściowym 400V/3~ i pracy z charakterystyką 87Hz

400/690V/D/Y, 50HzMożliwe zastosowania: W połączeniu w trójkąt bezpośrednio w sieci 400V oraz na przetwornicach częstotliwości o napięciu wyjściowym 400V/3~, rozruch gwiazda-trójkąt za pomocą przełączników lub styczników

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (możliwe do 4kW)

500V/D, 50Hz (możliwe od 5,5 do 45kW)

Ochrona silnika

Dostępne są następujące opcje monitorowania temperatury uzwojenia silnika:

a) 1 zestaw termistorów PTC - do monitorowania za pomocą wyzwalacza termistorowego PTC lub przetwornicy częstotliwości

b) 1 zestaw przełączników temperatury (bimetalowych) - do monitorowania np. za pomocą przekaźnika zabezpieczającego silnik.

Wybór jednej z tych opcji jest zalecany podczas pracy motoreduktora z przetwornicą częstotliwości, ponieważ zmniejszone prędkości i związana z nimi niższa wydajność chłodzenia mogą spowodować przegrzanie silnika.

Frein

Les types de freins disponibles avec les couples de freinage max. possibles sont affichés pour sélection.

Les données supplémentaires suivantes sont nécessaires pour la spécification du frein :

Tension de freinage

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Couple de freinage sur le moteur d'entraînement (en multipliant par le rapport de transmission i, on obtient le couple de freinage sur l'arbre de sortie),

Déblocage manuel pour le desserrage mécanique du frein via un levier, par exemple pour l'ajustage ou la maintenance.

Vous trouverez de plus amples informations et des données techniques sur les freins dans le document PDF Remarques sur le choix des options.

Teinte

Pour les grandes quantités, d'autres teintes sont réalisables sur demande.

Lubrifiant

Les lubrifiants suivants peuvent ętre sélectionnés en option :

0 température ambiante

1) Capacité de charge O=normale, +=élevée, ++=trčs élevée

2) Résistance au vieillissement O=normale, +=élevée, ++=trčs élevée

Si vous choisissez l'option 2, vous devez également sélectionner le type de protection IP65 !

Soupape de purge

Pour la réduction de la pression dans la boîte de vitesses. Soulage les bagues d'étanchéité et agit de maničre préventive contre les fuites.

Exécution standard ŕ partir de la taille d'engrenage F3.

Capot de ventilateur avec toit de protection

En cas de montage vertical, le toit de protection empęche la pénétration de liquides et de poussičres.
corps étrangers ou de liquides.

Trou d'évacuation de l'eau de condensation
Les trous d'évacuation de l'eau de condensation se trouvent, en fonction de la position de montage du moteur, sur le côté inférieur.
du moteur. Les trous d'évacuation de l'eau de condensation sont fermés en usine et doivent ętre ouverts pour évacuer l'eau de condensation.
évacuer l'eau de condensation.

Prise de terre extérieure

Deuxičme plaque signalétique, livrée en vrac

Version UL/CSA, avec certificat combiné

Version avec homologation/certificat combiné, conforme ŕ la fois aux normes américaines et canadiennes.
conforme ŕ la réglementation

Marquage CEL
Le China Energy Label (CEL) est, ŕ l'instar de l'étiquette énergie de l'UE, un marquage de la consommation d'énergie d'un produit.
consommation d'énergie d'un produit. L'étiquette contient des informations sur la classe d'efficacité énergétique (de 1 ŕ 5) et sur la consommation d'énergie.
consommation d'énergie. Le label est disponible pour les motoréducteurs de 0,75 ŕ 45kW.

Exécution CCC
La China Compulsory Certification (CCC) est un systčme de certification en vigueur en République populaire de Chine.
Le certificat est disponible pour les motoréducteurs de 0,12 ŕ 1,1kW.
