Stopień ochrony

Kod IP dla stopnia ochrony zgodnie z normą DIN EN 60529, 60034-5,
Pierwszy numer kodu: ochrona przed wnikaniem ciał obcych
Drugi numer kodu: Ochrona przed wnikaniem wody o szkodliwych skutkach

Opcje do wyboru:

IP55 - pyłoszczelna, ochrona przed strumieniem wody (standard)
IP56 - pyłoszczelna, ochrona przed silnymi strumieniami wody
IP65 - pyłoszczelna, ochrona przed strumieniami wody
IP66 - pyłoszczelna, ochrona przed silnymi strumieniami wody

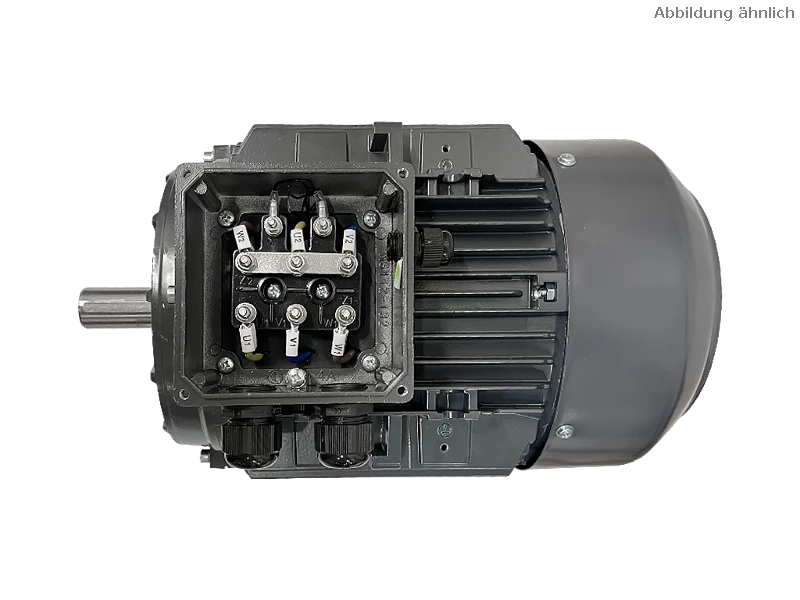

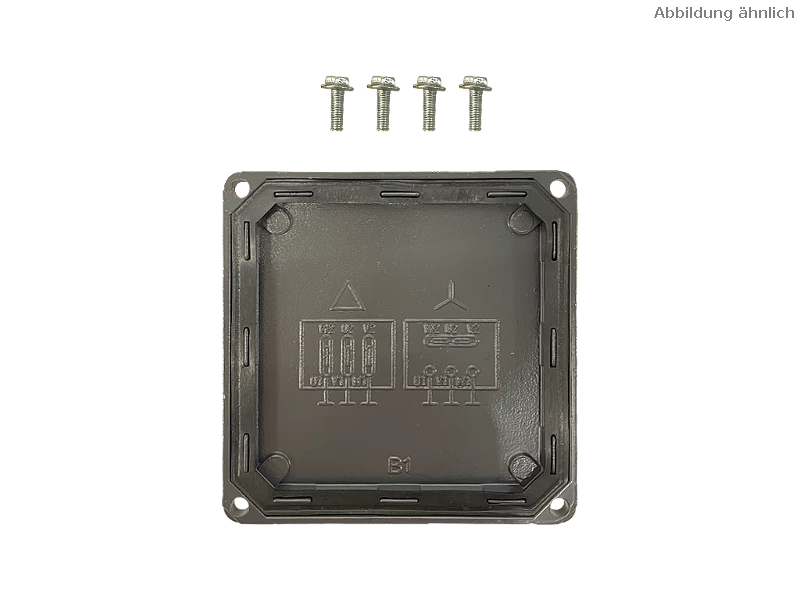

Położenie skrzynki zaciskowej

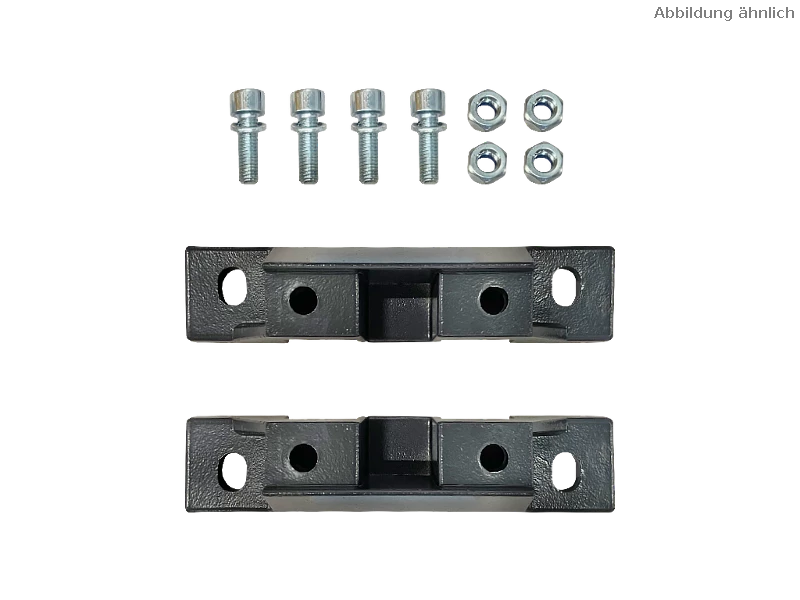

Do rozmiaru 132 położenie skrzynki zaciskowej można zmieniać, przykręcając nóżki (góra, prawo lub lewo)

Opcje do wyboru od rozmiaru 160:

• góra (standard)
• prawa
• lewa

Położenie skrzynki zaciskowej określa się patrząc od strony wału wyjściowego silnika.

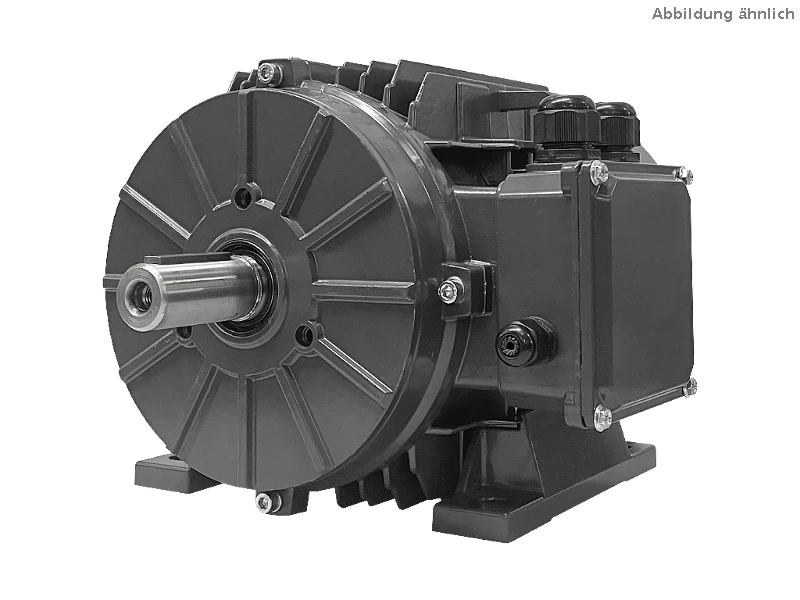

Przykład "Skrzynka zaciskowa prawa"

Ochrana motoru

Pro sledování teploty vinutí motoru jsou k dispozici následující možnosti:

• pro monitorování pomocí PTC termistorového vypínacího zařízení nebo pro monitorování s PTC termistorem.
  Frekvenční měnič (standardně)
• 1 sada (3 ks) teplotních spínačů (bimetalové rozpínací kontakty) - pro monitorování např. pomocí
  ochranným relé motoru

Proudová zatížitelnost
Jmenovitý proud (AC: Cos Phi = 1,0): 250VAC / 2,5A
500VAC / 0,75A
Jmenovitý proud (AC: Cos Phi = 0,6): 250VAC / 1,60A
500VAC / 0,5A

• Odporové teplotní čidlo PT100 - PT100 je platinový odporový teploměr, který při
  0 °C má definovanou hodnotu odporu 100 ohmů a používá se k přesnému měření teploty.
• Odporové teplotní čidlo PT1000 - PT100 je platinový odporový teploměr, který má definovanou hodnotu odporu
  0 °C má definovanou hodnotu odporu 1000 ohmů a používá se k přesnému měření teploty.

Při provozu motoru na frekvenčním měniči se doporučuje zvolit jednu z těchto možností, protože při snížených otáčkách a s tím souvisejícím nižším chladicím výkonem může dojít k přehřátí motoru.

Barevné schéma

Barevný odstín

Standardní barva RAL7024 - Grafitově šedá

Přílohy a příslušenství

Kryt ventilátoru s ochrannou střechou
Určeno k zabránění pádu cizích předmětů do ventilátoru a k ochraně před vniknutím vody. Používá se pro motory s vertikální montážní polohou.

Ventilátor s nuceným chlazením
Pro použití s pohony s regulací otáček. Ventilátor s nuceným chlazením instalovaný místo standardního krytu ventilátoru zajišťuje dostatečné chlazení i při "velmi nízkých" otáčkách. Více připojovacích napětí: 230V/50Hz/1~ a 400V/50Hz/3~, třída krytí IP55.
Pozor - celková délka motoru se zvětšuje!

Ohřev v klidovém stavu
Zabraňuje kondenzaci i v extrémních klimatických podmínkách.
Možné od velikosti 80. Připojovací napětí: 230V/50Hz

Design/regulace

CE/UKCA (norma) - značka shody, která potvrzuje, že výrobek splňuje platné požadavky EU nebo Spojeného království na bezpečnost, ochranu zdraví a ochranu životního prostředí.

Verze UL/CSA s kombinovaným certifikátem - Verze s kombinovaným schválením/certifikátem, která je v souladu s předpisy USA i Kanady.

Verze s certifikátem CCC - Povinná čínská certifikace (CCC) je certifikační systém platný v Čínské lidové republice.

Štítek CEL - Podobně jako energetický štítek EU je čínský energetický štítek (CEL) štítkem pro spotřebu energie výrobku. Štítek obsahuje informace o třídě energetické účinnosti (1 až 5) a spotřebě energie.
