Tempi di consegna ridotti

• Montaggio espresso in un giorno lavorativo - se sono disponibili tutti i componenti necessari (visualizzati a seconda della configurazione individuale), il montaggio avviene in giorni lavorativi compresi tra il
  a seconda della configurazione individuale), il montaggio avviene nei giorni lavorativi dalle 8:00 alle 14:00.
  dalle 8:00 alle 14:00. La spedizione avviene poi il prima possibile. Questa opzione č
  presupposto per la consegna espressa.
• senza montaggio espresso - il montaggio e la spedizione avvengono in 3 - 4 giorni lavorativi

Lato di collegamento

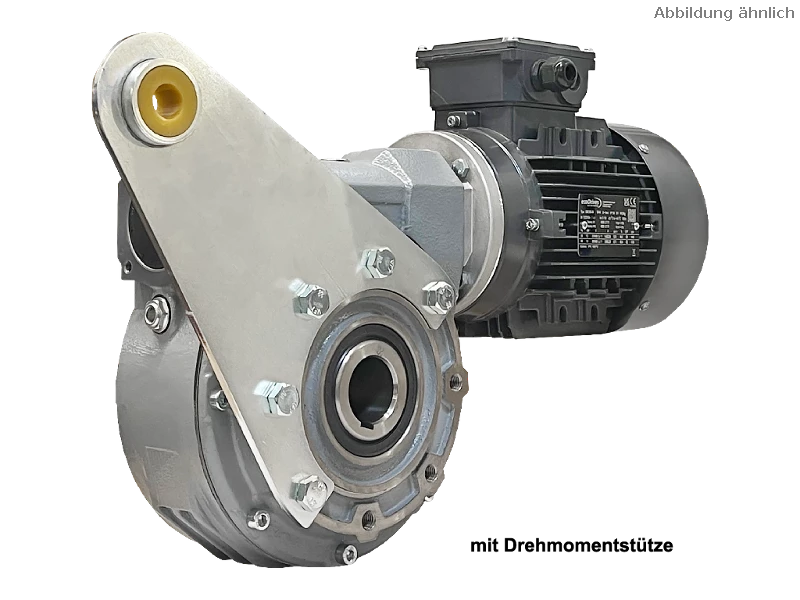

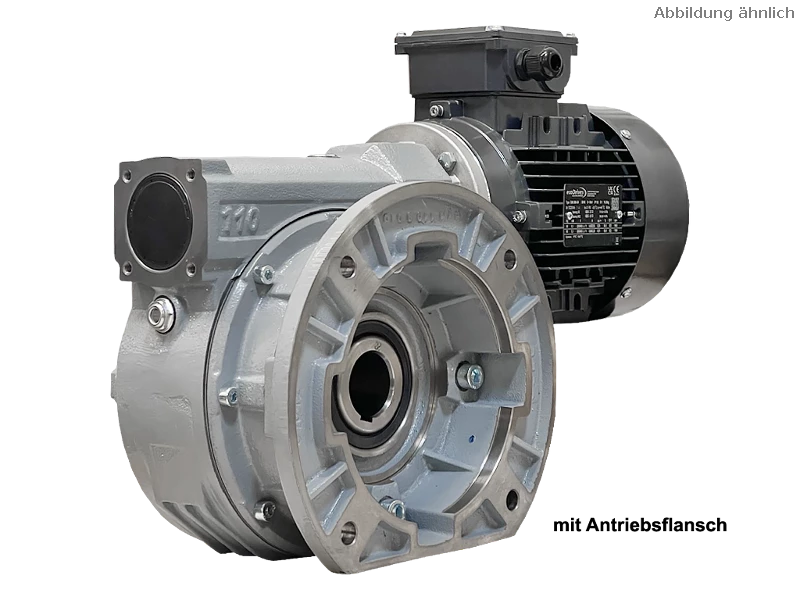

Per le versioni con albero di uscita pieno, flangia e braccio di reazione, č necessario specificare la posizione del lato di collegamento.
deve essere specificata.

Posizione di montaggio

La posizione di installazione č necessaria per determinare la quantitŕ di lubrificante.
Le denominazioni delle varie posizioni di installazione sono riportate nella seguente figura.

Klemmdoboz pozíciója

A csatlakozódoboz helyzete (0, 90, 180 és 270°) és a kábelek bevezetésének helyzete (A, B, C, C
és D) a következőképpen konfigurálható:

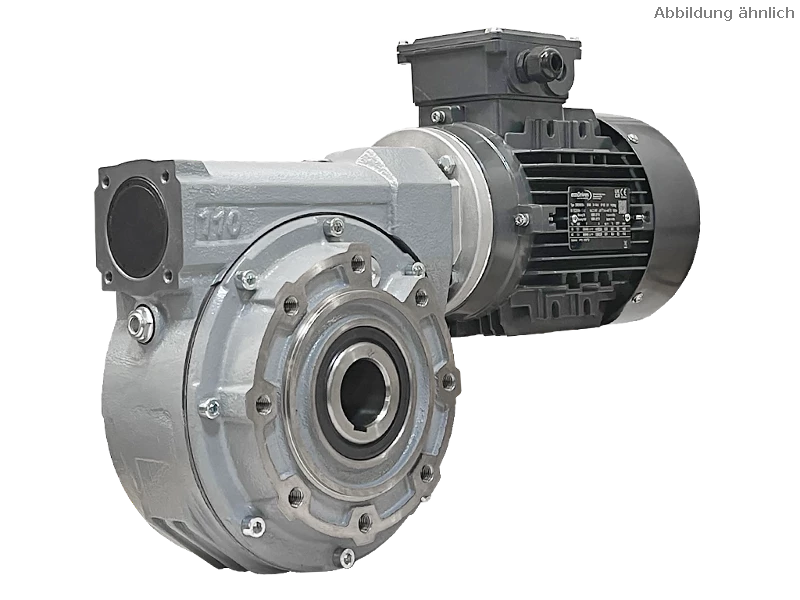

A tengely kialakítása

Az üreges tengelyek helyett a kulcsos tengelyek mellett egy- és kétoldalas, kulcsos tengelycsonkok is használhatók.
használható. A csonktengelyek rögzítőgyűrűvel vannak felszerelve. A méreteket és illesztéseket lásd
adatlap.

Motorvédelem és fék

A csatlakoztatott háromfázisú motor itt konfigurálható

A motor tekercshőmérsékletének felügyeletére a következő lehetőségek állnak rendelkezésre:
a) 1 készlet (3 db) PTC termisztorral - PTC termisztoros kioldó berendezéssel vagy frekvenciaváltóval történő felügyelethez
b) 1 készlet (3 db) mikrotermikus kapcsolóval (NC érintkező) - pl. motorvédő relével történő felügyelethez.

A sebességváltós motor frekvenciaváltóval történő üzemeltetése esetén ajánlott ezen opciók valamelyikének kiválasztása,
mivel a csökkentett fordulatszám és az ezzel járó kisebb hűtési kapacitás a motor túlmelegedését okozhatja.
A motor túlmelegedhet.

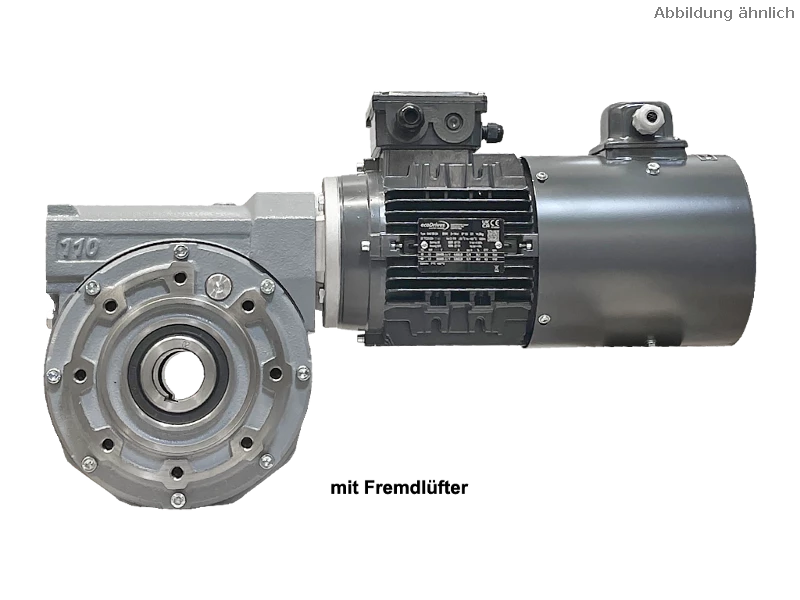

c) fékkel (0,09 kW-tól elérhető)
Fékfeszültség 230V/50Hz/1~
A meghajtómotorra vonatkozó fékezési nyomaték az opción látható. A szorzással megszorozva a
i aránnyal kapjuk a sebességváltó kimeneti tengelyén fellépő fékezőnyomatékot.

Kényszerített hűtőventilátor

1. nélkül - alapfelszereltség
2. kényszerhűtéses ventilátorral (0,12 kW motorteljesítménytől kapható)


Kényszerített hűtőventilátor használata - pl. frekvenciaváltóval való üzemelés esetén - a motor túlmelegedésének megakadályozására a kisebb hűtési teljesítmény miatt csökkentett fordulatszámon. Kényszerített hűtőventilátor feszültség: 230V/50Hz/1~ Védelmi osztály: IP55

Kérjük, érdeklődjön a fékkel és távvezérelt ventilátorral ellátott motor kombinációjáról.

Lubrificante

a) Olio sintetico per ingranaggi ad alte prestazioni con specifica CLP PG VG320 Da utilizzare in condizioni severe e per lunghi intervalli di manutenzione.

b) Olio sintetico per ingranaggi ad alte prestazioni con specifiche CLP PG VG320 NSF H-1. Per l'uso in condizioni severe e per lunghi intervalli di manutenzione. Certificato NSF H-1 e quindi approvato per l'uso nell'industria alimentare (contatto occasionale con gli alimenti).

c) Senza olio - per il riempimento da parte del cliente. I tipi di olio e le quantitŕ di riempimento raccomandati sono riportati nelle istruzioni per l'uso e la manutenzione.
