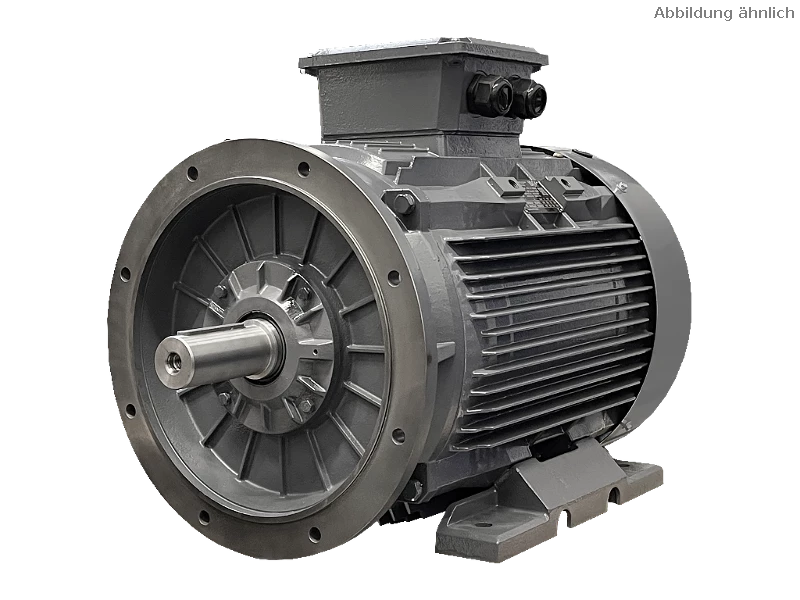

Napięcie

230/400V/D/Y, 50Hz (standard dla silników do 3,0kW)
Możliwe zastosowania: W połączeniu w gwiazdę (Y) bezpośrednio na sieci 400V, w połączeniu w trójkąt (D) na przetwornicach częstotliwości o napięciu wyjściowym 230V/3~ lub na przetwornicach częstotliwości o napięciu wyjściowym 400V/3~ i pracy z charakterystyką 87Hz

400/690V/D/Y, 50Hz (standard dla silników od 4,0kW)
Możliwe zastosowania: W połączeniu w trójkąt bezpośrednio w sieci 400V oraz na przetwornicach częstotliwości o napięciu wyjściowym 400V/3~, rozruch gwiazda-trójkąt za pomocą przełączników lub styczników

500V, 50Hz
Uzwojenie jest przeznaczone dla silników o mocy do 4,0 kW w standardzie 290/500 V/D/Y, 50 Hz i od 5,5 kW w standardzie 500/865 V/D/Y, 50 Hz.

Stopień ochrony

Kod IP dla stopnia ochrony zgodnie z normą DIN EN 60529, 60034-5,
Pierwszy numer kodu: ochrona przed wnikaniem ciał obcych
Drugi numer kodu: Ochrona przed wnikaniem wody o szkodliwych skutkach

Opcje do wyboru:

IP55 - pyłoszczelna, ochrona przed strumieniem wody (standard)
IP56 - pyłoszczelna, ochrona przed silnymi strumieniami wody
IP65 - pyłoszczelna, ochrona przed strumieniami wody
IP66 - pyłoszczelna, ochrona przed silnymi strumieniami wody

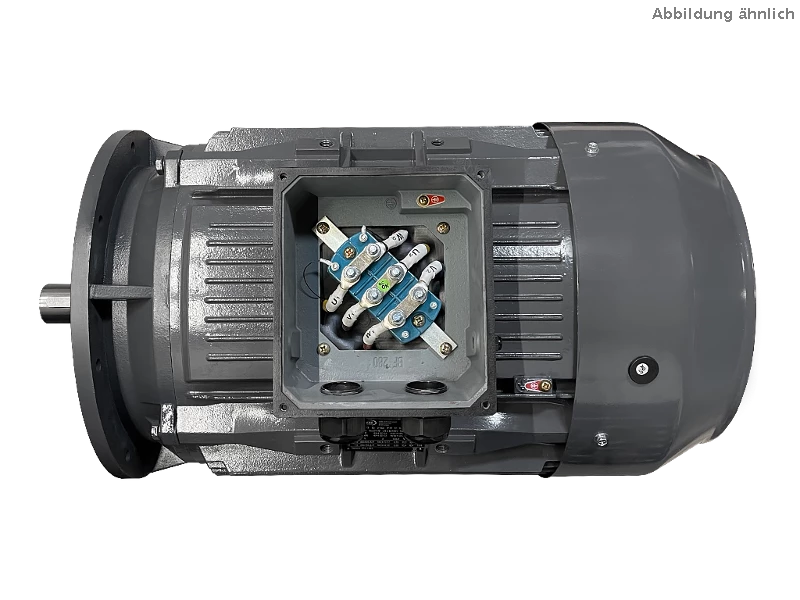

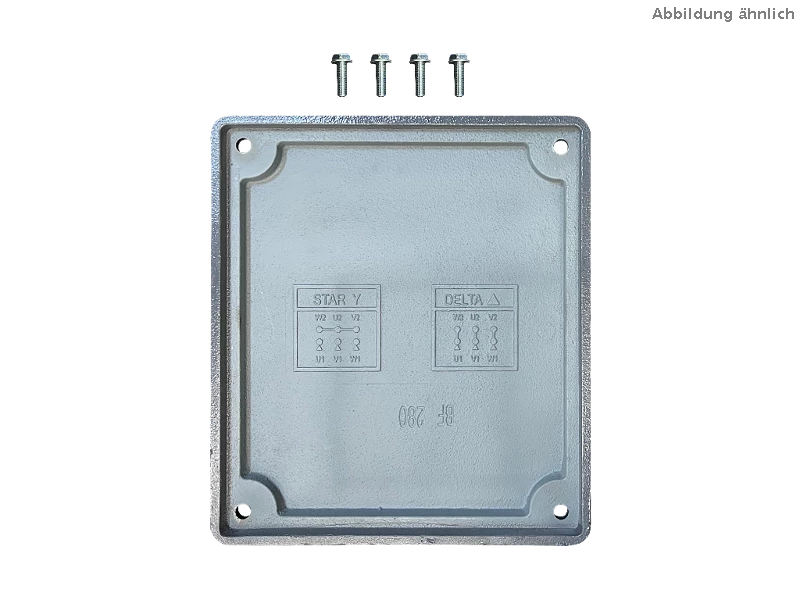

Położenie skrzynki zaciskowej

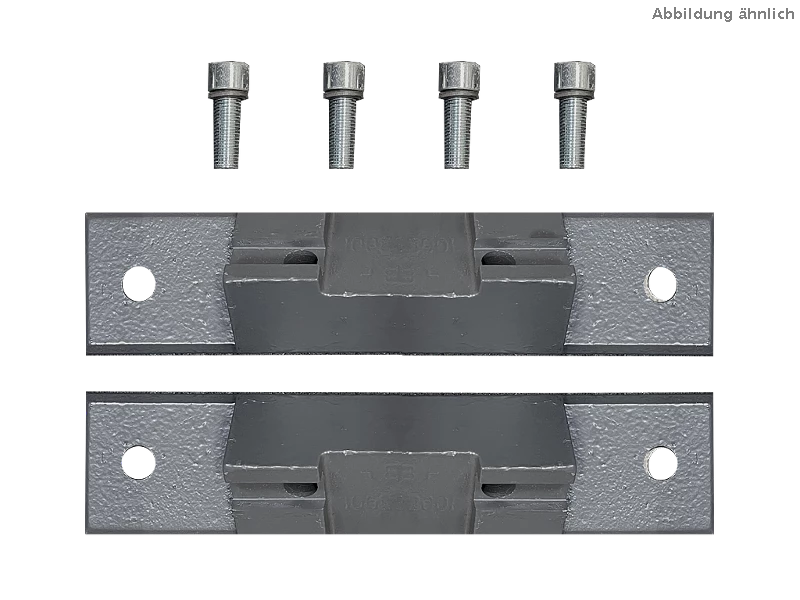

Do rozmiaru 132 położenie skrzynki zaciskowej można zmieniać, przykręcając nóżki (góra, prawo lub lewo)

Opcje do wyboru od rozmiaru 160:

• góra (standard)
• prawa
• lewa

Położenie skrzynki zaciskowej określa się patrząc od strony wału wyjściowego silnika.

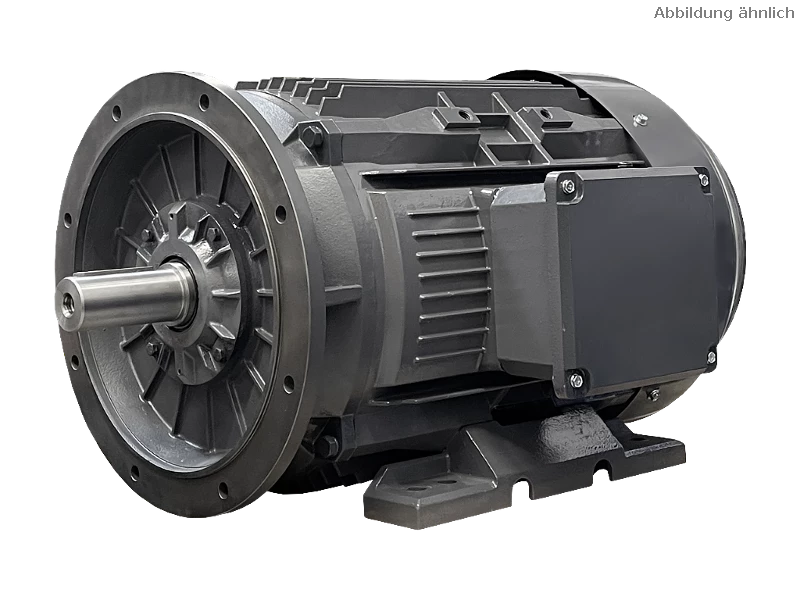

Przykład "Skrzynka zaciskowa prawa"

Ochrona silnika

Dostępne są następujące opcje monitorowania temperatury uzwojenia silnika:

• 1 zestaw (3 szt.) termistorów PTC - do monitorowania za pomocą wyzwalacza termistorowego PTC lub
  Przetwornica częstotliwości (standard)
• 1 zestaw (3 szt.) przełączników temperatury (bimetalowe styki rozwierne) - do monitorowania np. za pomocą
  przekaźnikiem ochrony silnika

Obciążalność prądowa
Prąd znamionowy (AC: Cos Phi = 1,0): 250VAC / 2,5A
500VAC / 0,75A
Prąd znamionowy (AC: Cos Phi = 0,6): 250VAC / 1,60A
500VAC / 0,5A

• Rezystancyjny czujnik temperatury PT100 - PT100 to platynowy termometr rezystancyjny, który w temperaturze
  0°C ma zdefiniowaną wartość rezystancji 100Ohm i jest używany do precyzyjnego pomiaru temperatury.
• Rezystancyjny czujnik temperatury PT1000 - PT100 to platynowy termometr rezystancyjny, który w temperaturze 0°C ma zdefiniowaną wartość rezystancji 100Ohm.
  0°C ma zdefiniowaną wartość rezystancji 1000 omów i jest używany do precyzyjnego pomiaru temperatury.

Wybór jednej z tych opcji jest zalecany podczas pracy silnika z przetwornicą częstotliwości, ponieważ silnik może się przegrzewać przy zmniejszonych prędkościach i związanej z tym niższej wydajności chłodzenia.

Wzmocnione łożysko
Od rozmiaru 160 po stronie wyjściowej (d-side) można zastosować wzmocnione łożysko z łożyskami NU. Jest to zalecane w przypadku zwiększonych sił bocznych, takich jak te powodowane przez napędy pasowe. Łożysko musi być regularnie dosmarowywane, ręcznie lub za pomocą urządzenia do dosmarowywania. Stosowane są łożyska otwarte NU.

Urządzenie do dosmarowywania po stronie d i n
Możliwe od rozmiaru 160, do prostego dosmarowywania łożysk silnika. Od rozmiaru 315 urządzenie do dosmarowywania jest standardem.

Izolowane łożysko po stronie n do pracy z przetwornicą częstotliwości
Środek zapobiegający prądom łożyskowym podczas pracy z przetwornicami częstotliwości o wielkości 250.

Urządzenie do dosmarowywania po stronie d i n
Możliwe od rozmiaru 160, do prostego dosmarowywania łożysk silnika. Urządzenie do dosmarowywania jest standardem od rozmiaru 315.

Schemat kolorów

Odcień koloru

Kolor standardowy RAL7024 - szary grafitowy

Załączniki i akcesoria

Pokrywa wentylatora z daszkiem ochronnym
Zaprojektowana, aby zapobiegać wpadaniu ciał obcych do wentylatora i chronić przed wnikaniem wody. Stosowana do silników z pionową pozycją montażową.

Wentylator z wymuszonym chłodzeniem
Do użytku z napędami z regulacją prędkości. Wentylator z wymuszonym chłodzeniem zainstalowany zamiast standardowej osłony wentylatora zapewnia wystarczające chłodzenie nawet przy "bardzo niskich" prędkościach. Różne napięcia zasilania: 230V/50Hz/1~ i 400V/50Hz/3~, stopień ochrony IP55.
Uwaga - całkowita długość silnika wzrasta!

Ogrzewanie postojowe
Zapobiega kondensacji nawet w ekstremalnych warunkach klimatycznych
Możliwe od rozmiaru 80. Napięcie zasilania: 230V/50Hz

Projekt/przepisy

CE/UKCA (standard) - znak zgodności potwierdzający, że produkt spełnia obowiązujące wymogi UE lub Wielkiej Brytanii w zakresie bezpieczeństwa, zdrowia i ochrony środowiska.

Wersja UL/CSA z połącz onym certyfikatem - wersja z połączonym zatwierdzeniem/certyfikatem, która jest zgodna zarówno z przepisami USA, jak i Kanady.

Wersja CCC - China Compulsory Certification (CCC) to system certyfikacji obowiązujący w Chińskiej Republice Ludowej.

Etykietowanie CEL - podobnie jak etykieta energetyczna UE, chińska etykieta energetyczna (CEL) jest etykietą określającą zużycie energii przez produkt. Etykieta zawiera informacje o klasie efektywności energetycznej (od 1 do 5) i zużyciu energii.
