Zkrácení dodací lhůty

a) Expresní montáž do jednoho pracovního dne - pokud jsou k dispozici všechny požadované součásti (zobrazeno v závislosti na individuální
v závislosti na individuální konfiguraci), montáž probíhá v pracovních dnech v termínu
od 8:00 do 14:00. Expedice pak probíhá v nejkratším možném termínu. Tato možnost je
předpokladem pro expresní dodání.

b) bez expresní montáže - montáž a expedice probíhají během 3-4 pracovních dnů.

Konstrukce skříně

• Základní provedení - standardní provedení s montážními otvory na 4 stranách skříně

• Přírubové provedení - šroubované výstupní příruby různých velikostí - rozměry viz.
  datový list

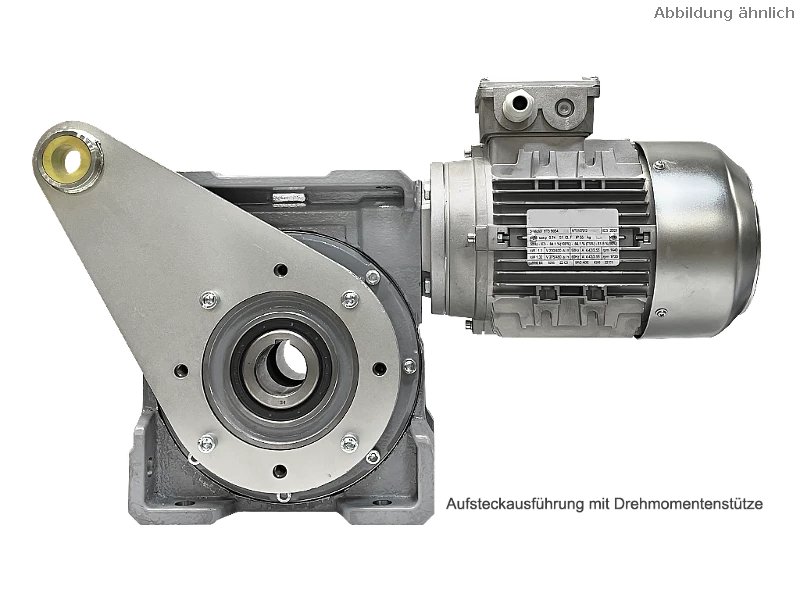

• Násuvné provedení s momentovým ramenem - momentové rameno lze namontovat v různých polohách na závitové otvory na výstupní straně.
  závitové otvory na výstupní straně v různých polohách

Strana připojení

U verzí s pevnou výstupní hřídelí, přírubou a momentovým ramenem je třeba zadat polohu strany připojení.
musí být specifikována.

Instalační poloha

Pro určení množství maziva je nutná montážní poloha.
Označení různých montážních poloh najdete na následujícím obrázku.

Poloha svorkovnice

Poloha svorkovnice (0, 90, 180 a 270°) a poloha kabelového vstupu (A, B, C) se nastavují podle toho, zda je kabel v poloze A, B, C nebo C.
a D) lze nastavit následujícím způsobem:

Modèle d'arbre

En option pour l'arbre creux avec rainure de clavette, il est possible d'utiliser des arbres enfichables unilatéraux ou bilatéraux avec clavette.
peuvent être utilisés. Les arbres enfichables sont montés avec un circlip. Pour les dimensions et les ajustements, voir
fiche technique.

Protection du moteur et frein

Le moteur triphasé monté peut être configuré ici.

Les possibilités suivantes sont disponibles pour la surveillance de la température des enroulements du moteur :
a) avec 1 jeu (3pcs.) de thermistances PTC - pour la surveillance avec l'appareil de déclenchement de la thermistance PTC ou le convertisseur de fréquence
b) avec 1 jeu (3pcs.) de microrupteurs thermiques (contact à ouverture) - pour la surveillance, par exemple avec un relais de protection moteur.

Il est recommandé de choisir l'une de ces options lorsque le motoréducteur fonctionne sur le variateur de fréquence,
car le moteur risque de surchauffer en raison de la réduction de la vitesse de rotation et de la puissance de refroidissement qui en résulte.
moteur peut se produire.

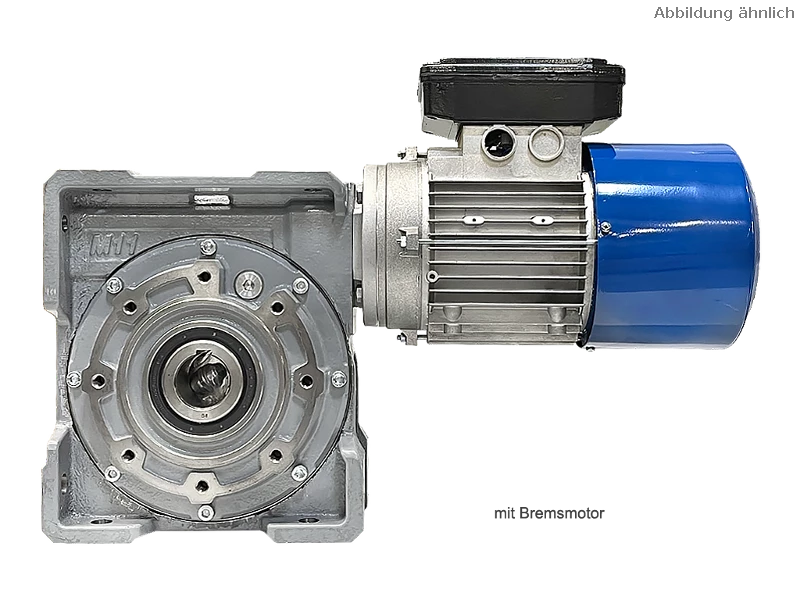

c) avec frein (disponible à partir de 0,09kW)
Tension de freinage 230V/50Hz/1~
Le couple de freinage respectif sur le moteur d'entraînement est affiché sur l'option. En multipliant par le
rapport de transmission i, on obtient le couple de freinage sur l'arbre de sortie du réducteur.

Ventilation forcée

a) sans - standard
b) avec ventilation forcée (disponible à partir d'une puissance moteur de 0,12kW)

Utilisation d'une ventilation forcée - par ex. en cas de fonctionnement avec un convertisseur de fréquence - pour éviter une surchauffe du moteur.
en raison de la puissance de refroidissement propre plus faible à des vitesses de rotation réduites.
Tension de la ventilation forcée : 230V/50Hz/1~, indice de protection : IP55

Combinaison moteur avec frein et ventilation forcée, nous consulter

Lubrifiant

a) Huile synthétique haute performance pour engrenages, spécification CLP PG VG320 Pour une utilisation dans des conditions difficiles et pour de longs intervalles d'entretien.

b) Huile synthétique de qualité alimentaire pour engrenages, spécification CLP PG VG320 NSF H-1. Pour une utilisation dans des conditions difficiles et pour de longs intervalles d'entretien. Certifiée NSF H-1 et donc approuvée pour l'utilisation dans l'industrie alimentaire (contact alimentaire occasionnel).

c) Sans huile - pour le remplissage par le client. Vous trouverez d'autres types d'huile et quantités de remplissage recommandés dans le manuel d'utilisation et d'entretien.
