Réduction du délai de livraison

• Montage express en un jour ouvrable - si tous les composants nécessaires sont disponibles (affiché en fonction de la configuration), le montage se fait en un jour ouvrable.
  en fonction de la configuration individuelle), le montage a lieu les jours ouvrables entre
  de 8h00 ŕ 14h00. L'expédition a alors lieu le plus rapidement possible. Cette option est nécessaire
  condition préalable ŕ l'envoi express.
• sans montage express - le montage et l'expédition ont lieu dans un délai de 3 ŕ 4 jours ouvrables

Modčle d'arbre

Ce produit est disponible avec différentes versions d'arbre.
Voir la fiche technique pour les dimensions complčtes.

Position de montage

L'indication de la position de montage est nécessaire pour déterminer la quantité de lubrifiant.
Vous trouverez les désignations des différentes positions de montage dans l'illustration suivante.

Position de la boîte ŕ bornes

La position de la boîte ŕ bornes (0,90,180 et 270°) et le positionnement de l'entrée de câble (A, B, C
et D) peut ętre configuré comme suit :

Design della flangia

Sono disponibili flange di varie dimensioni, specificando il diametro esterno.

Protezione e freno del motore

Il motore trifase collegato puň essere configurato in questo modo

Per il monitoraggio della temperatura dell'avvolgimento del motore sono disponibili le seguenti opzioni:
a) con 1 set (3 pezzi) di termistori PTC - per il monitoraggio con il dispositivo di intervento del termistore PTC o il convertitore di frequenza
b) con 1 set (3 pezzi) di microinterruttori termici (contatto NC) - per il monitoraggio, ad esempio, con relč di protezione del motore.

La scelta di una di queste opzioni č consigliata quando il motoriduttore funziona con il convertitore di frequenza,
La scelta di una di queste opzioni č consigliata quando si utilizza il motoriduttore con il convertitore di frequenza, poiché le velocitŕ ridotte e la conseguente minore capacitŕ di raffreddamento possono causare il surriscaldamento del motore.
il motore potrebbe surriscaldarsi.

c) con freno (disponibile da 0,09kW)
Tensione di frenatura 230V/50Hz/1~
La rispettiva coppia di frenatura del motore di azionamento č visualizzata sull'opzione. Moltiplicando per il
rapporto i si ottiene la coppia frenante sull'albero di uscita del riduttore.

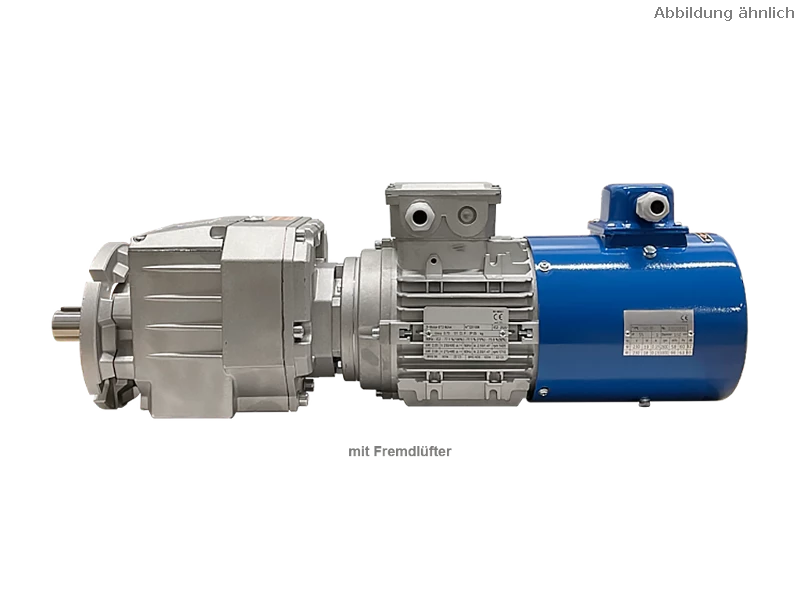

Wymuszony wentylator chłodzący

a) bez - standard
b) z wymuszonym wentylatorem chłodzącym (dostępny od mocy silnika 0,12 kW)

Zastosowanie wymuszonego wentylatora chłodzącego - np. podczas pracy z przetwornicą częstotliwości - aby zapobiec przegrzaniu silnika
ze względu na niższą wydajność chłodzenia przy zmniejszonych prędkościach.
Napięcie wentylatora z wymuszonym chłodzeniem: 230V/50Hz/1~, stopień ochrony: IP55

Zapytaj o kombinację silnika z hamulcem i zdalnym wentylatorem

Środek smarny

a) Syntetyczny wysokowydajny olej przekładniowy o specyfikacji CLP PG VG320Do użytku w trudnych warunkach i długich okresach międzyobsługowych.

b) Syntetyczny wysokowydajny olej przekładniowy klasy spożywczej o specyfikacji CLP PG VG320 NSF H-1. Do użytku w trudnych warunkach i długich okresach międzyobsługowych. Posiada certyfikat NSF H-1 i dlatego został zatwierdzony do użytku w przemyśle spożywczym (sporadyczny kontakt z żywnością).

c) Bez oleju - do napełniania przez klienta. Dalsze zalecane rodzaje oleju i ilości napełnienia można znaleźć w instrukcji obsługi i konserwacji.
