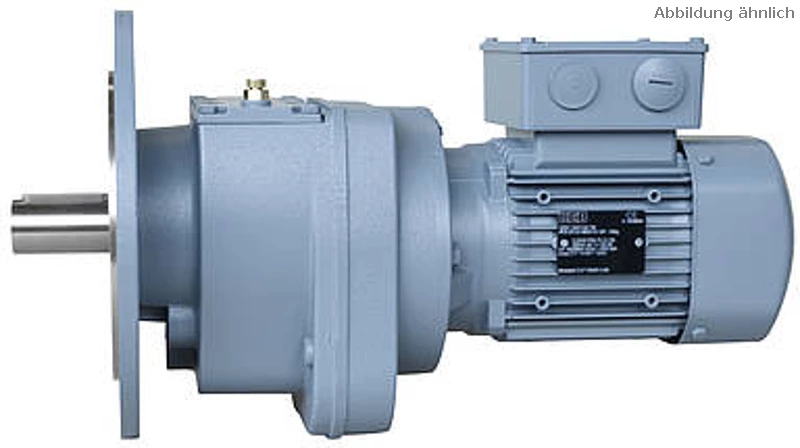

Verkürzung der Lieferzeit

Bei Bestellung wird die Verfügbarkeit der benötigten Bauteile für das Endprodukt und die Fertigungsmöglichkeit geprüft. Nach Bestätigung ist eine aufpreispflichtige Eilfertigung innerhalb der verkürzten Lieferzeit möglich.

Einbaulage

Die Angabe der Einbaulage wird für die Bestimmung der Schmierstoffmenge benötigt.
Die Bezeichnungen für die verschiedenen Einbaulagen entnehmen Sie bitte der nachfolgenden Abbildung.

Klemmenkastenlage

Flanschgröße

Zweites Wellenende

Standardausführung– ohne

ZweitesWellenende – zylindrische Welle mit Paßfedernut

Staub- und Wasserschutz

Wählbare Optionen:
IP55 - staubgeschützt, Schutz gegen Strahlwasser (Standard)
IP65 - staubdicht, Schutz gegen Strahlwasser
IP65 mit Bremse – wie zuvor, jedoch zusätzlich Bremsausführung in IP65
IP-Code für die Schutzart nach DIN EN 60529, 60034-5,
Erste Kennziffer: Schutz gegen Eindringen von Fremdkörpern
Zweite Kennziffer: Schutz gegen Eindringen von Wasser mit schädlichen Wirkungen

Spannung/Frequenz

Wählbare Optionen:

230/400V/D/Y, 50Hz (Standard)

Einsatzmöglichkeiten: In Sternschaltung (Y) direkt am 400V-Netz, In Dreieckschaltung (D) an Frequenzumrichtern mit Ausgangsspannung 230V/3~ oder an Frequenzumrichtern mit Ausgangsspannung 400V/3~ und Betrieb mit 87Hz-Kennlinie

400/690V/D/Y, 50Hz

Einsatzmöglichkeiten: In Dreieckschaltung direkt am 400V-Netz, und an Frequenzumrichtern mit Ausgangsspannung 400V/3~, Stern-Dreieck-Anlauf mit Schaltern oder Schützen

460V/Y, 60Hz

230/400V/D/Y, 50Hz // 460V/Y, 60Hz

290/500V/D/Y, 50Hz (bis 4kW möglich)

500V/D, 50Hz (von 5,5 bis 45kW möglich)

Bremse

Die verfügbaren Bremsentypen mit max. möglichen Bremsmomenten werden zur Auswahl angezeigt.

Für die Spezifikation der Bremse sind folgende Zusatzangaben notwendig:

Bremsspannung

a) 230V/50Hz/1~

b) 400V/50Hz/3~

c) 24V (DC)

Bremsmoment am Antriebsmotor (durch Multiplikation mit dem Übersetzungverhälnis i ergibt sich das Bremsmoment an der Abtriebswelle),

Handlüftung für das mechanische Lösen der Bremse über einen Hebel z.B. für Justierung oder Wartung

Weiterführende Informationen und technische Daten zu den Bremsen finden Sie im PDF-Dokument Hinweise zur Optionsauswahl

Farbton

Bei größeren Stückzahlen sind auf Anfrage auch weitere Farbtöne realisierbar.

Entlüftungsventil

 Für den Druckabbau im Getriebe. Entlastet die Dichtringe und wirkt vorbeugend gegen Leckagen.

Ab Getriebegröße ZG3 Standardausführung.
