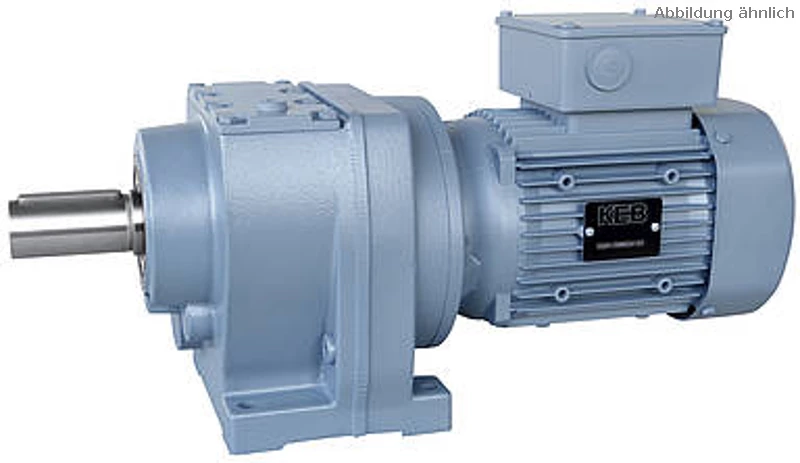

Acortar el plazo de entrega

Cuando se realiza un pedido, se comprueba la disponibilidad de los componentes necesarios para el producto final y las posibilidades de producción. Tras la confirmación, es posible la producción exprés dentro del plazo de entrega reducido por un cargo adicional.

Posición de montaje

La posición de montaje es necesaria para determinar la cantidad de lubricante.
Las designaciones para las distintas posiciones de instalación se pueden encontrar en la siguiente ilustración.

Posición de la caja de bornes

La posición de la caja de bornes (0, 90, 180 y 270°) y la posición de la entrada de cables (A, B, C y D) pueden configurarse de la siguiente manera
configurado de la siguiente manera:

Opciones de onda

Doble junta en el eje de salida:

En función del espacio de montaje disponible, se utiliza una junta combinada con un labio de estanquidad de NBR y otro de FKM o dos anillos de estanquidad en diseño de NBR y FKM.

Ventajas:

• Óptimas propiedades de estanquidad a altas temperaturas de funcionamiento gracias a la junta de FKM
• Buenas propiedades de estanquidad a bajas temperaturas gracias a la junta de NBR
• Mejor protección contra altos niveles de contaminación gracias a 2 juntas (la junta exterior también tiene un labio guardapolvo)
• Alta seguridad y mayor estabilidad frente a fugas de aceite gracias al labio de estanquidad adicional

• Posiciones de instalación críticas
• Cuando existen requisitos especiales para la fiabilidad de la junta

Cojinete reforzado del eje de salida

Esta opción permite aumentar las fuerzas radiales admisibles para el eje de salida.
Encontrará más información sobre la determinación de la fuerza radial y los valores admisibles para los cojinetes estándar y reforzados en el documento PDF
cojinetes estándar y reforzados en el documento PDF Notas sobre la selección de opciones

Juego reducido
Esta opción reduce el juego de torsión al valor máximo especificado en el producto correspondiente.
La holgura especifica el posible ángulo de rotación del eje de salida cuando la entrada de la caja de cambios está bloqueada.
Se recomienda su uso para tareas de posicionamiento.

En caso necesario, puede solicitarse una reducción adicional de la holgura.

Segundo extremo del eje

• Versión estándar - sin
• Segundo extremo del eje - eje cilíndrico con chavetero
• Segundo extremo del eje con volante - eje cilíndrico con chavetero y volante

Las hojas de medidas y los modelos CAD de las versiones opcionales están disponibles previa solicitud.

Protección contra el polvo y el agua

• IP55 - estanco al polvo, protección contra chorros de agua (estándar)
• IP65 - estanco al polvo, protección contra chorros de agua
• IP65 con freno - como antes, pero con versión de freno adicional en IP65

Código IP para el grado de protección según DIN EN 60529, 60034-5,
Primer número de código: Protección contra la entrada de cuerpos extraños
Segundo número de código: Protección contra la entrada de agua con efectos nocivos

Tensión/frecuencia

• 230/400V/D/Y, 50Hz (estándar)
  Posibles aplicaciones: En conexión en estrella (Y) directamente en la red de 400V, En conexión en triángulo (D) en convertidores de frecuencia con tensión de salida
  tensión de salida 230V/3~ o en convertidores de frecuencia con tensión de salida 400V/3~ y funcionamiento con 87Hz-.
  característica
• 400/690V/D/Y, 50Hz
  Posibles aplicaciones: En conexión en triángulo directamente en la red de 400V, y en convertidores de frecuencia con tensión de salida
  400V/3~, arranque estrella-triángulo con interruptores o contactores
• 460V/Y, 60Hz
• 230/400V/D/Y, 50Hz // 460V/Y, 60Hz
• 290/500V/D/Y , 50Hz (hasta 4kW posible)
• 500V/D, 50Hz (de 5,5 a 45kW posible)

Protección del motor

• 1 juego de termistores PTC - para la supervisión con dispositivo de disparo por termistor PTC o convertidor de frecuencia
• 1 juego de interruptores de temperatura (bimetálicos) - para la supervisión, por ejemplo, con relé de protección del motor.

La selección de una de estas opciones se recomienda cuando el motorreductor funciona en el convertidor de frecuencia, ya que
velocidades reducidas y la menor capacidad de refrigeración asociada pueden provocar el sobrecalentamiento del motor.
puede producirse.

Rem

De beschikbare remtypen met de maximaal mogelijke remkoppels worden weergegeven om te selecteren. De volgende aanvullende informatie is vereist voor de remspecificatie:

Remspanning

• 230V/50Hz/1~
• 400V/50Hz/3~
• 24V (DC)

Remkoppel

op de aandrijfmotor (vermenigvuldiging met de overbrengingsverhouding i resulteert in het remkoppel op de uitgaande as),

Handmatige ontgrendeling

voor het mechanisch lossen van de rem via een hendel, bijvoorbeeld voor afstelling of onderhoud.
Meer informatie en technische gegevens over de remmen zijn te vinden in het PDF-document Aanwijzingen voor het kiezen van opties

Onafhankelijk aangedreven ventilator

Gebruik van een onafhankelijk aangedreven ventilator, bijv. bij gebruik op een frequentieregelaar, om te voorkomen dat de motor oververhit raakt door de
oververhitting van de motor door de lagere koelcapaciteit bij lagere snelheden.

Selecteerbare spanning van de onafhankelijk aangedreven ventilator:
400V, 50Hz 3~ (standaard)
230V, 50Hz 1~

- Aansluiting via contacten in de motorklemmenkast
- Beschermingsklasse IP65

Incrementele encoder

• De encoder is gemonteerd onder het ventilatordeksel, beschermd tegen invloeden van buitenaf
• Beschermingsklasse: IP65
• Signalen: A, /A, B, /B, 0, /0
• Stroomverbruik: 40mA / max. 90mA
• Toelaatbare belasting / kanaal: ± 20 mA
• Pulsen/omwenteling: selecteerbaar uit 10, 25, 50, 60, 100, 200, 250, 500, 512, 1000, 1200, 2000, 2048, 2500
• Uitgangssignaal TTL (RS422)
  Voedingsspanning: 5VDC ± 5%
  of
• Uitgangssignaal HTL (push-pull)
  Voedingsspanning: 10-30 VDC

Raadpleeg voor meer informatie het PDF-document "Opmerkingen over het selecteren van opties" (zie hierboven).

Kleuring

Tono de color

Lubricante

0 Temperatura ambiente
1) Capacidad de carga O=normal, +=alta, ++=muy alta
2) Resistencia al envejecimiento O=normal, +=alta, ++=muy alta

Si se selecciona la opción 3, también debe seleccionarse la clase de protección IP65

Válvula de purga

Para despresurizar la caja de cambios. Alivia los anillos de estanqueidad y evita fugas.

Versión estándar a partir del tamaño de caja de cambios G3.

Otras opciones

Cubierta de ventilador con techo protector

Cuando se instala verticalmente, el techo protector impide la entrada de objetos extraños o líquidos.

Orificio de drenaje de condensación

Dependiendo de la posición de instalación del motor, los orificios de drenaje de condensación se encuentran en la parte inferior del motor. Los orificios de drenaje de condensación vienen cerrados de fábrica y deben abrirse para drenar la condensación.

Conexión a tierra externa

Segunda placa de características, suministrada suelta

Versión UL/CSA, con certificado combinado

Versión con homologación/certificado combinado que cumple tanto la normativa estadounidense como la canadiense

Etiquetado CEL

Similar a la etiqueta energética de la UE,la etiquetaenergética de China (CEL) es una etiqueta que indica el consumo de energía de un producto. La etiqueta contiene información sobre la clase de eficiencia energética (de 1 a 5) y el consumo de energía. La etiqueta está disponible para motorreductores de 0,75 a 45 kW.

Versión CCC

La Certificación Obligatoria China (CCC ) es un sistema de certificación válido en la República Popular China.
El certificado está disponible para motorreductores de 0,12 a 1,1kW.
