Shortened delivery time

• Express assembly within one working day - if all required components are available (displayed depending on the individual
  depending on the individual configuration), assembly takes place on working days between
  from 8:00 to 14:00. Dispatch then takes place as soon as possible. This option is
  prerequisite for express delivery.
• without express assembly - assembly and dispatch take place within 3-4 working days

Shaft design

This product is available with different shaft designs.
Full dimensions in the data sheet.

Mounting position

The mounting position is required to determine the lubricant quantity.
The designations for the various mounting positions can be found in the following figure.

Terminal box position

The position of the terminal box (0,90,180 and 270) and the positioning of the cable gland (A, B, C
and D) can be configured as follows:

Flange design

Flanges in various sizes are available - the outside diameter is indicated.

Motorvédelem és fék

A csatlakoztatott háromfázisú motor itt konfigurálható

A motor tekercshőmérsékletének felügyeletére a következő lehetőségek állnak rendelkezésre:
a) 1 készlet (3 db) PTC termisztorral - PTC termisztoros kioldó berendezéssel vagy frekvenciaváltóval történő felügyelethez
b) 1 készlet (3 db) mikrotermikus kapcsolóval (NC érintkező) - pl. motorvédő relével történő felügyelethez.

A sebességváltós motor frekvenciaváltóval történő üzemeltetése esetén ajánlott ezen opciók valamelyikének kiválasztása,
mivel a csökkentett fordulatszám és az ezzel járó kisebb hűtési kapacitás a motor túlmelegedését okozhatja.
A motor túlmelegedhet.

c) fékkel (0,09 kW-tól elérhető)
Fékfeszültség 230V/50Hz/1~
A meghajtómotorra vonatkozó fékezési nyomaték az opción látható. A szorzással megszorozva a
i aránnyal kapjuk a sebességváltó kimeneti tengelyén fellépő fékezőnyomatékot.

Kényszerített hűtőventilátor

a) nélkül - alapfelszereltség

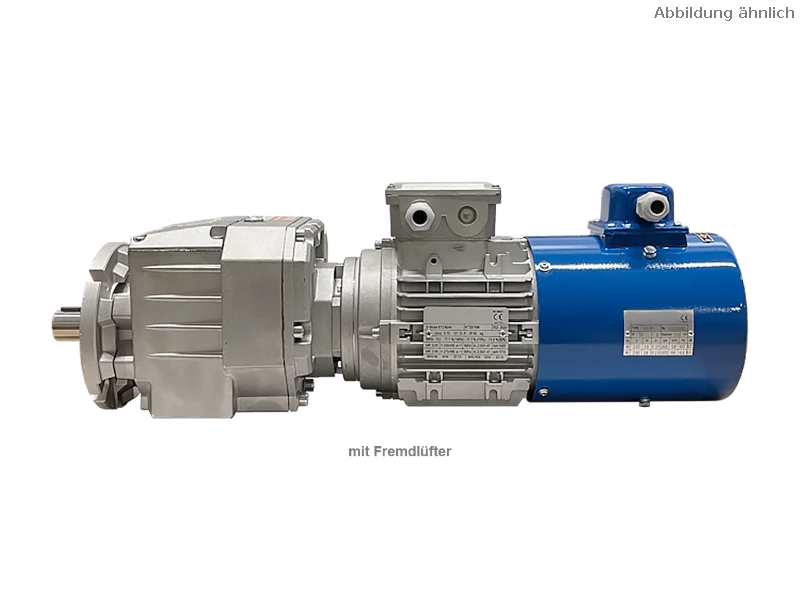

b) kényszerhűtésű ventilátorral (0,12 kW motorteljesítménytől kapható)

Kényszerített hűtőventilátor használata - pl. frekvenciaváltóval való üzemelés esetén - a motor túlmelegedésének megakadályozására.
a csökkentett fordulatszámon a kisebb hűtőteljesítmény miatt.
Kényszerített hűtőventilátor feszültsége: 230V/50Hz/1~, védelmi osztály: IP55

Kérjük, érdeklődjön a fékkel és távvezérelt ventilátorral ellátott motor kombinációjáról.

Kenőanyag

a) CLP PG VG320 specifikációjú szintetikus, nagy teljesítményű hajtóműolajSúlyos körülmények közötti használatra és hosszú karbantartási időközökre.

b) Szintetikus, élelmiszeripari minőségű, nagy teljesítményű hajtóműolaj a CLP PG VG320 NSF H-1 specifikációval. Nehéz körülmények között és hosszú karbantartási időközökben történő használatra. NSF H-1 tanúsítvánnyal rendelkezik, ezért élelmiszeripari felhasználásra engedélyezett (alkalmi élelmiszerrel való érintkezés).

c) Olaj nélkül - az ügyfél általi feltöltéshez. További ajánlott olajtípusok és töltési mennyiségek a kezelési és karbantartási útmutatóban találhatók.
