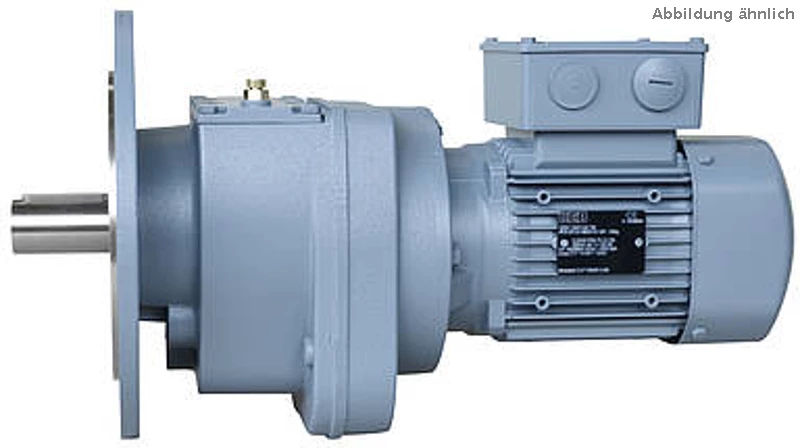

De levertijd verkorten

Wanneer een bestelling wordt geplaatst, worden de beschikbaarheid van de onderdelen die nodig zijn voor het eindproduct en de productiemogelijkheden gecontroleerd. Na bevestiging is expressproductie mogelijk binnen de verkorte levertijd tegen een meerprijs.

Installatiepositie

De installatiepositie is nodig om de hoeveelheid smeermiddel te bepalen.
De aanduidingen voor de verschillende installatieposities vindt u in de volgende afbeelding.

Positie van de aansluitdoos

De positie van de aansluitdoos (0, 90, 180 en 270°) en de positie van de kabelinvoer (A, B, C en D) kunnen als volgt worden geconfigureerd
als volgt worden geconfigureerd:

Tamańo de la brida

Opciones de onda

Doble junta en el eje de salida:

En función del espacio de montaje disponible, se utiliza una junta combinada con un labio de estanquidad de NBR y otro de FKM o dos anillos de estanquidad en diseńo de NBR y FKM.

Ventajas:

• Óptimas propiedades de estanquidad a altas temperaturas de funcionamiento gracias a la junta de FKM
• Buenas propiedades de estanquidad a bajas temperaturas gracias a la junta de NBR
• Mejor protección contra altos niveles de contaminación gracias a 2 juntas (la junta exterior también tiene un labio guardapolvo)
• Alta seguridad y mayor estabilidad frente a fugas de aceite gracias al labio de estanquidad adicional

• Posiciones de instalación críticas
• Cuando existen requisitos especiales para la fiabilidad de la junta

Cojinete reforzado del eje de salida

Esta opción permite aumentar las fuerzas radiales admisibles para el eje de salida.
Encontrará más información sobre la determinación de la fuerza radial y los valores admisibles para los cojinetes estándar y reforzados en el documento PDF
cojinetes estándar y reforzados en el documento PDF Notas sobre la selección de opciones

Juego reducido
Esta opción reduce el juego de torsión al valor máximo especificado en el producto correspondiente.
La holgura especifica el posible ángulo de rotación del eje de salida cuando la entrada de la caja de cambios está bloqueada.
Se recomienda su uso para tareas de posicionamiento.

En caso necesario, puede solicitarse una reducción adicional de la holgura.

Segundo extremo del eje

• Versión estándar - sin
• Segundo extremo del eje - eje cilíndrico con chavetero
• Segundo extremo del eje con volante - eje cilíndrico con chavetero y volante

Las hojas de medidas y los modelos CAD de las versiones opcionales están disponibles previa solicitud.

Protección contra el polvo y el agua

• IP55 - estanco al polvo, protección contra chorros de agua (estándar)
• IP65 - estanco al polvo, protección contra chorros de agua
• IP65 con freno - como antes, pero con versión de freno adicional en IP65

Código IP para el grado de protección según DIN EN 60529, 60034-5,
Primer número de código: Protección contra la entrada de cuerpos extrańos
Segundo número de código: Protección contra la entrada de agua con efectos nocivos

Tensión/frecuencia

• 230/400V/D/Y, 50Hz (estándar)
  Posibles aplicaciones: En conexión en estrella (Y) directamente en la red de 400V, En conexión en triángulo (D) en convertidores de frecuencia con tensión de salida
  tensión de salida 230V/3~ o en convertidores de frecuencia con tensión de salida 400V/3~ y funcionamiento con 87Hz-.
  característica
• 400/690V/D/Y, 50Hz
  Posibles aplicaciones: En conexión en triángulo directamente en la red de 400V, y en convertidores de frecuencia con tensión de salida
  400V/3~, arranque estrella-triángulo con interruptores o contactores
• 460V/Y, 60Hz
• 230/400V/D/Y, 50Hz // 460V/Y, 60Hz
• 290/500V/D/Y , 50Hz (hasta 4kW posible)
• 500V/D, 50Hz (de 5,5 a 45kW posible)

Protección del motor

• 1 juego de termistores PTC - para la supervisión con dispositivo de disparo por termistor PTC o convertidor de frecuencia
• 1 juego de interruptores de temperatura (bimetálicos) - para la supervisión, por ejemplo, con relé de protección del motor.

La selección de una de estas opciones se recomienda cuando el motorreductor funciona en el convertidor de frecuencia, ya que
velocidades reducidas y la menor capacidad de refrigeración asociada pueden provocar el sobrecalentamiento del motor.
puede producirse.

Freno

Se muestran los tipos de freno disponibles con los pares de frenado máximos posibles para su selección. La siguiente información adicional es necesaria para la especificación del freno:

Tensión del freno

• 230V/50Hz/1~
• 400V/50Hz/3~
• 24V (DC)

Par de frenado

en el motor de accionamiento (multiplicando por la relación de transmisión i se obtiene el par de frenado en el eje de salida),

Desbloqueo manual

para el desbloqueo mecánico del freno mediante una palanca, por ejemplo, para el ajuste o el mantenimiento.
Encontrará más información y datos técnicos sobre los frenos en el documento PDF Notas sobre la selección de opciones

Codificador incremental

• El codificador está montado debajo de la cubierta del ventilador, protegido de influencias externas
• Clase de protección: IP65
• Seńales: A, /A, B, /B, 0, /0
• Consumo de corriente: 40mA / máx. 90mA
• Carga admisible / canal ą 20 mA
• Impulsos/revolución: seleccionable entre 10, 25, 50, 60, 100, 200, 250, 500, 512, 1000, 1200, 2000, 2048, 2500
• Seńal de salida TTL (RS422)
  Tensión de alimentación: 5VDC ą 5%
  o
• Seńal de salida HTL (contrafase)
  Tensión de alimentación: 10-30VDC

Para más información, consulte el documento PDF "Notas sobre la selección de opciones" (véase más arriba).

Kleuring

Kleurnuance

Smeermiddel

0 Omgevingstemperatuur
1) Belastbaarheid O=normaal, +=hoog, ++=zeer hoog
2) Verouderingsbestendigheid O=normaal, +=hoog, ++=zeer hoog

Als optie 3 is geselecteerd, moet ook beschermingsklasse IP65 worden geselecteerd.

Ontluchtingsventiel

Voor het ontluchten van de versnellingsbak. Ontlast de afdichtringen en voorkomt lekken.

Standaarduitvoering vanaf versnellingsbakmaat G3.

Andere opties

Ventilatorhoes met beschermkap

Bij verticale installatie voorkomt het beschermdak het binnendringen van vreemde voorwerpen of vloeistoffen.

Condensafvoeropening

Afhankelijk van de installatiepositie van de motor bevinden de condensafvoergaten zich aan de onderkant van de motor. De condensafvoergaten zijn in de fabriek gesloten en moeten worden geopend om condens af te voeren.

Externe aardaansluiting

Tweede typeplaatje, los meegeleverd

UL/CSA-versie, met gecombineerd certificaat

Versie met gecombineerd goedkeuring/certificaat dat voldoet aan zowel Amerikaanse als Canadese regelgeving

CEL-etikettering

Net als het EU-energielabel ishet China Energy Label (CEL) een label voor het energieverbruik van een product. Het label bevat informatie over de energie-efficiëntieklasse (1 tot 5) en het energieverbruik. Het label is beschikbaar voor motorreductoren van 0,75 tot 45 kW.

CCC-versie

De China Compulsory Certification (CCC) is een certificeringssysteem dat geldig is in de Volksrepubliek China.
Het certificaat is beschikbaar voor motorreductoren van 0,12 tot 1,1 kW.
