Plazo de entrega reducido

• Montaje exprés en un día laborable: si se dispone de todos los componentes necesarios (se muestra en función de cada
  dependiendo de la configuración individual), el montaje tiene lugar en días laborables entre
  de las 8:00 a las 14:00 horas. El envío se realiza lo antes posible. Esta opción es
  condición previa para el envío exprés.
• sin montaje exprés - el montaje y el envío tienen lugar en un plazo de 3 a 4 días laborables

Versión con carcasa

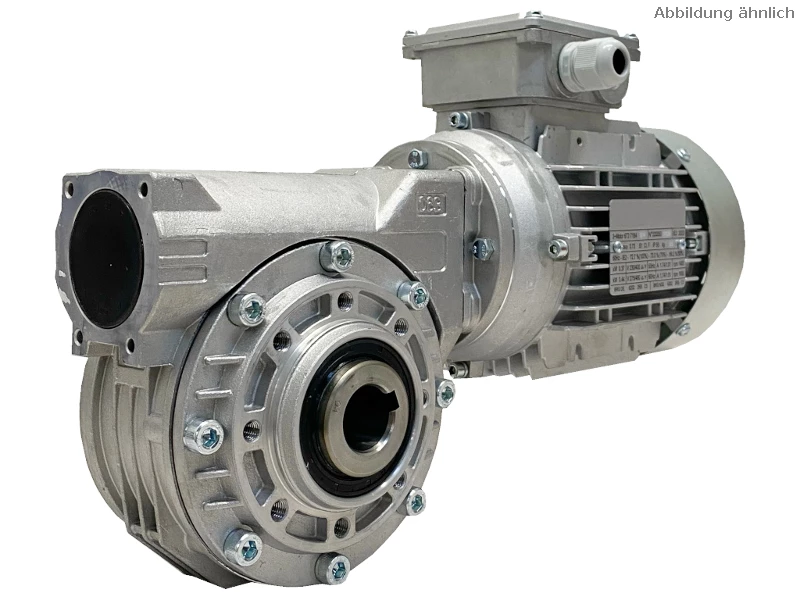

a) Versión básica deslizante - para uso con soporte de par en el lado del cliente

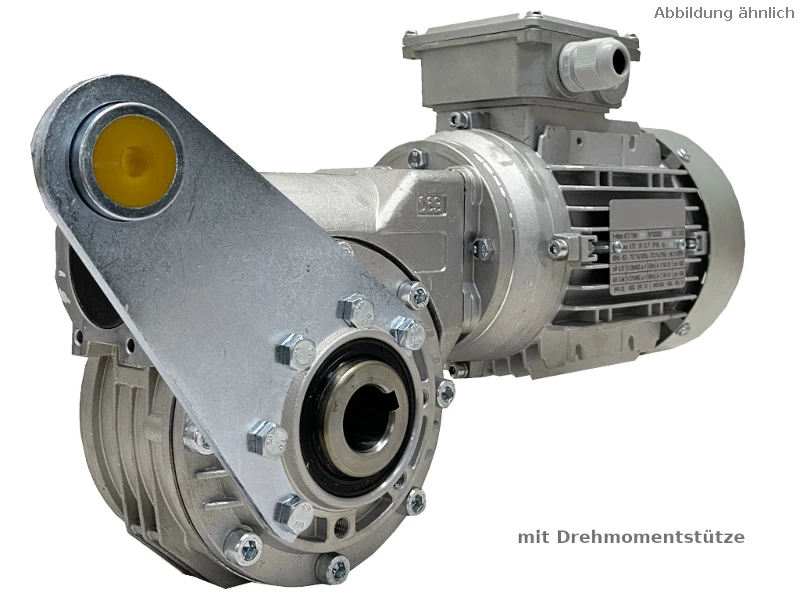

b) Versión deslizante con soporte de par - el soporte de par puede montarse en varias posiciones en el
los orificios roscados del lado de salida en varias posiciones

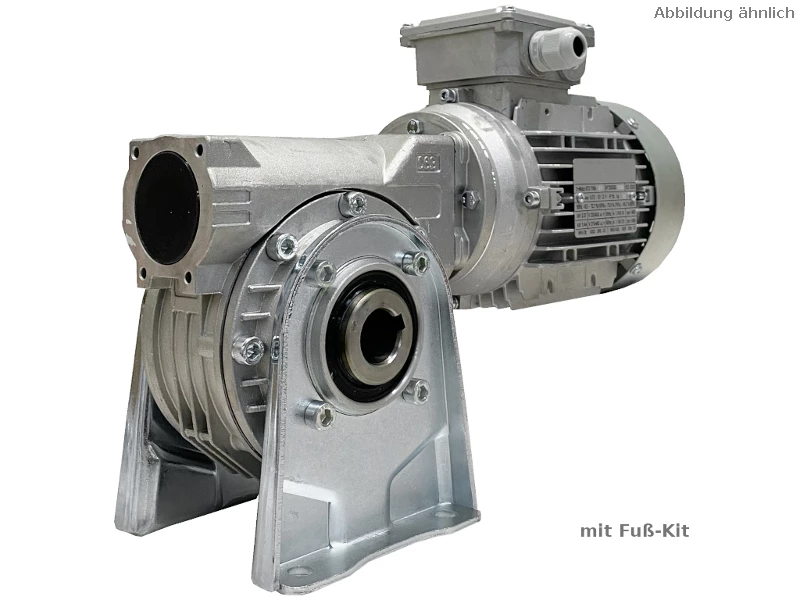

c) Guía - selección de discos atornillables lateralmente con diferentes dimensiones (ver
dimensiones (ver hoja de datos) para el montaje en diferentes posiciones

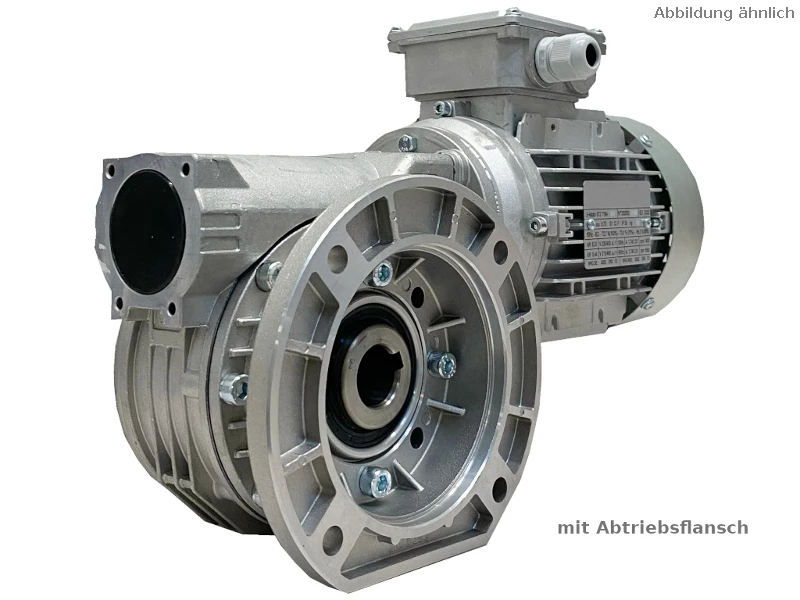

d) Diseńo de brida - bridas de salida atornillables en varios tamańos - para dimensiones, ver hoja de datos
hoja de datos

Lado de conexión

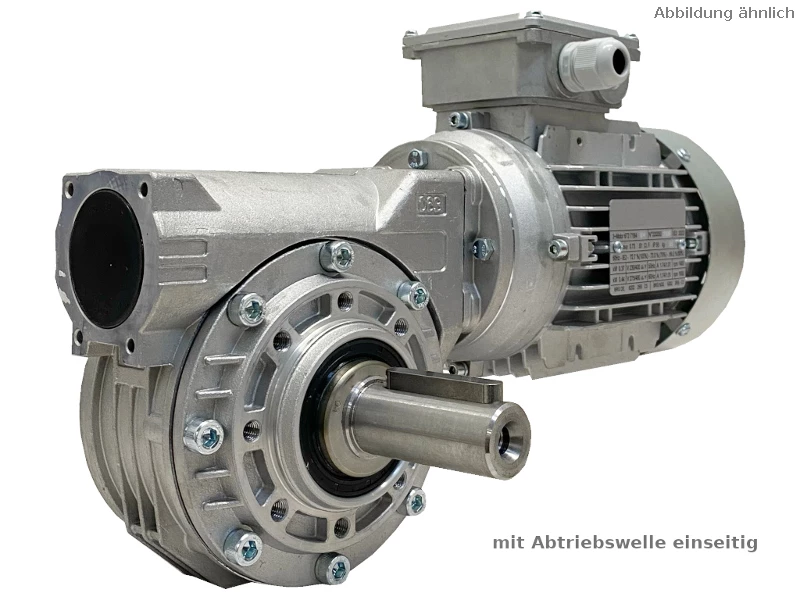

En las versiones con eje de salida macizo, brida y brazo de torsión, debe especificarse la posición del lado de conexión.
debe especificarse.

Posición de montaje

La posición de montaje es necesaria para determinar la cantidad de lubricante.
Las designaciones para las distintas posiciones de instalación se pueden encontrar en la siguiente ilustración.

Posición de la caja de bornes

La posición de la caja de bornes (0, 90, 180 y 270°) y la posición de la entrada de cables (A, B, C
y D) pueden configurarse del siguiente modo:

Diseńo del eje

Como opción al eje hueco con chavetero, se pueden utilizar ejes acople de una o dos caras con chavetero.
Pueden utilizarse. Los manguitos están equipados con un anillo de retención. Para dimensiones y ajustes, véase
hoja de datos.

Protección del motor y freno

Aquí se puede configurar el motor trifásico conectado

Para la supervisión de la temperatura del devanado del motor se dispone de las siguientes opciones:
a) con 1 juego (3 unidades) de termistores PTC - para la supervisión con dispositivo de disparo de termistor PTC o convertidor de frecuencia
b) con 1 juego (3 unidades) de microinterruptores térmicos (contacto NC) - para la supervisión, por ejemplo, con relé de protección del motor.

Se recomienda seleccionar una de estas opciones cuando el motorreductor funcione con el convertidor de frecuencia,
ya que las velocidades reducidas y la menor capacidad de refrigeración asociada pueden provocar el sobrecalentamiento del motor.
El motor puede sobrecalentarse.

c) con freno (disponible a partir de 0,09 kW)
Tensión de freno 230V/50Hz/1~
El par de frenado correspondiente en el motor de accionamiento se muestra en la opción. Multiplicando por el
relación i se obtiene el par de frenado en el eje de salida de la caja de cambios.

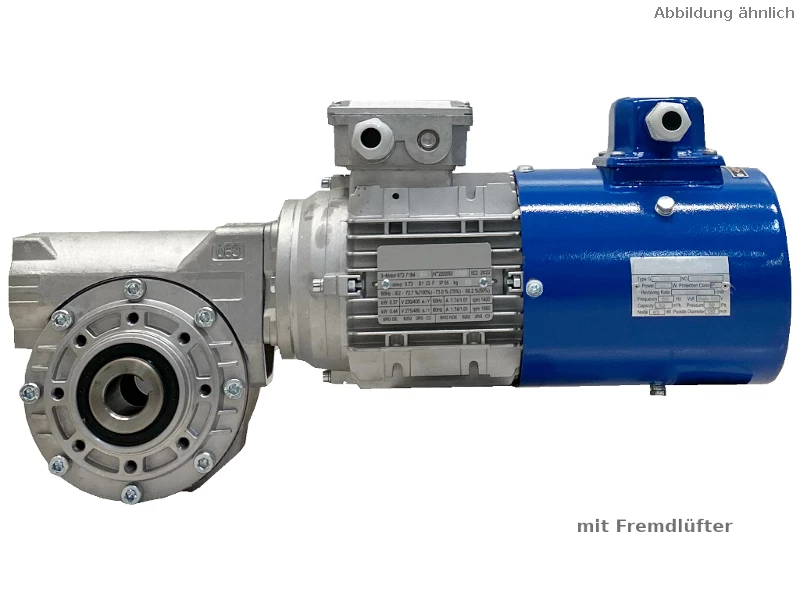

Ventilador de refrigeración forzada

a) sin - estándar
b ) con ventilador de refrigeración forzada (disponible a partir de una potencia de motor de 0,12 kW)

El uso de un ventilador de refrigeración forzada -por ejemplo, al funcionar con un convertidor de frecuencia- evita el sobrecalentamiento del motor.
debido a la menor capacidad de refrigeración a velocidades reducidas.
Tensión del ventilador de refrigeración forzada: 230 V/50 Hz/1~, clase de protección: IP55

Solicite información sobre una combinación de motor con freno y ventilador remoto
