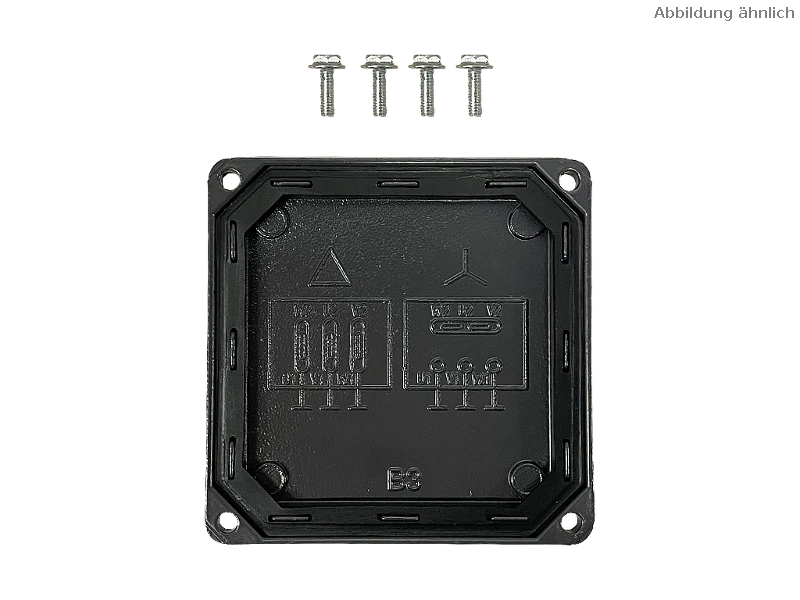

Napětí

230/400V/D/Y, 50Hz (standard pro motory do 3,0 kW)
Možné aplikace: V zapojení do hvězdy (Y) přímo na síť 400V, v zapojení do trojúhelníku (D) na frekvenční měniče s výstupním napětím 230V/3~ nebo na frekvenční měniče s výstupním napětím 400V/3~ a provozem s charakteristikou 87Hz.

400/690V/D/Y, 50Hz (standard pro motory od 4,0 kW).
Možné aplikace: V trojúhelníkovém zapojení přímo na síť 400V a na frekvenčních měničích s výstupním napětím 400V/3~, spouštění hvězda-trojúhelník pomocí spínačů nebo stykačů.

500V, 50Hz
Vinutí je standardně určeno pro motory do 4,0 kW v napětí 290/500V/D/Y, 50Hz a od 5,5 kW v napětí 500/865V/D/Y 50Hz.

Classe di protezione

Codice IP per il grado di protezione in conformità alla norma DIN EN 60529, 60034-5,
Primo numero di codice: protezione contro l'ingresso di corpi estranei
Secondo numero di codice: protezione contro l'ingresso di acqua con effetti nocivi.

Opzioni selezionabili:

IP55 - protetto dalla polvere, protezione contro i getti d'acqua (standard)
IP56 - a prova di polvere, protezione contro forti getti d'acqua
IP65 - a tenuta di polvere, protezione contro i getti d'acqua
IP66 - a tenuta di polvere, protezione contro potenti getti d'acqua

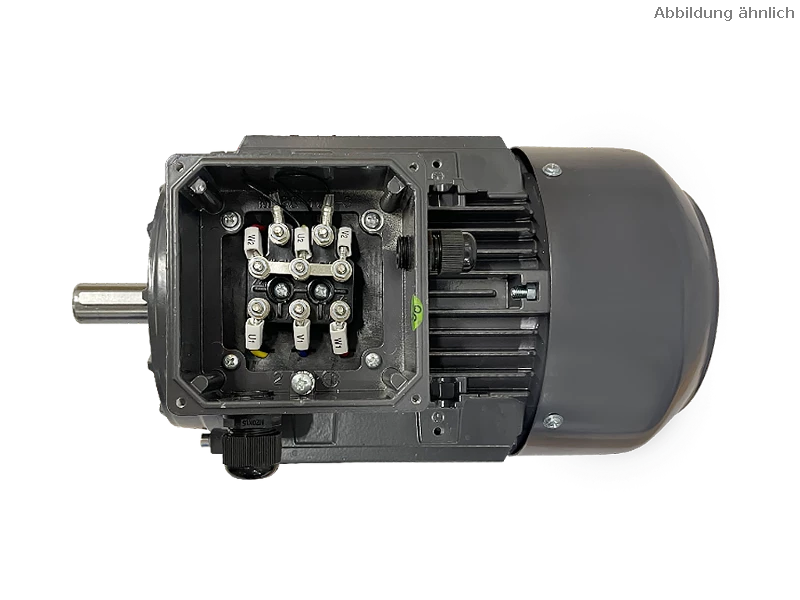

Poloha svorkovnice

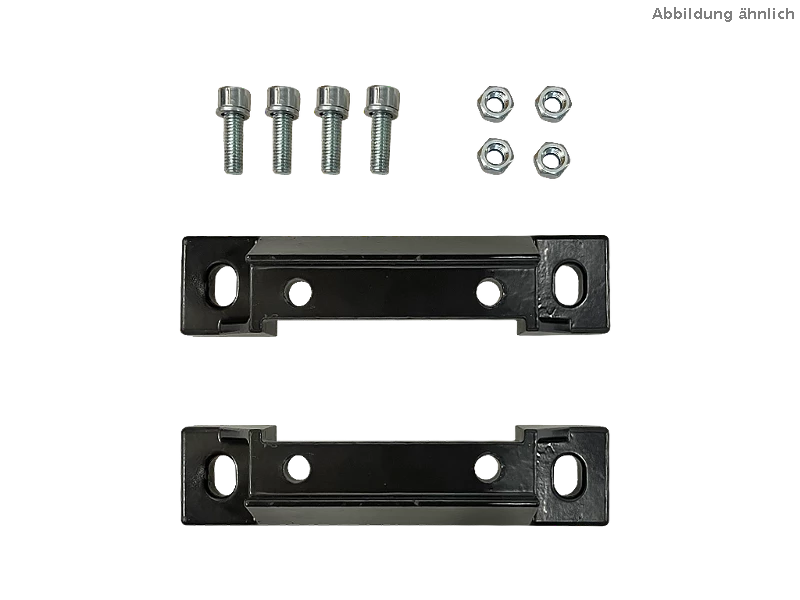

Až do velikosti 132 lze polohu svorkovnice měnit přišroubováním nožiček (nahoře, vpravo nebo vlevo).

Volitelné možnosti od velikosti 160:

• nahoře (standardně)
• vpravo
• vlevo

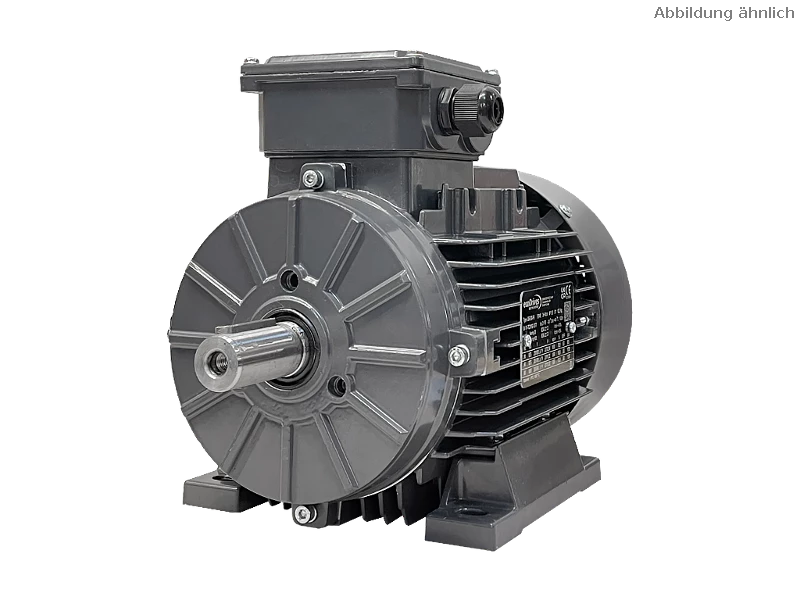

Poloha svorkovnice se určuje při pohledu na stranu výstupního hřídele motoru.

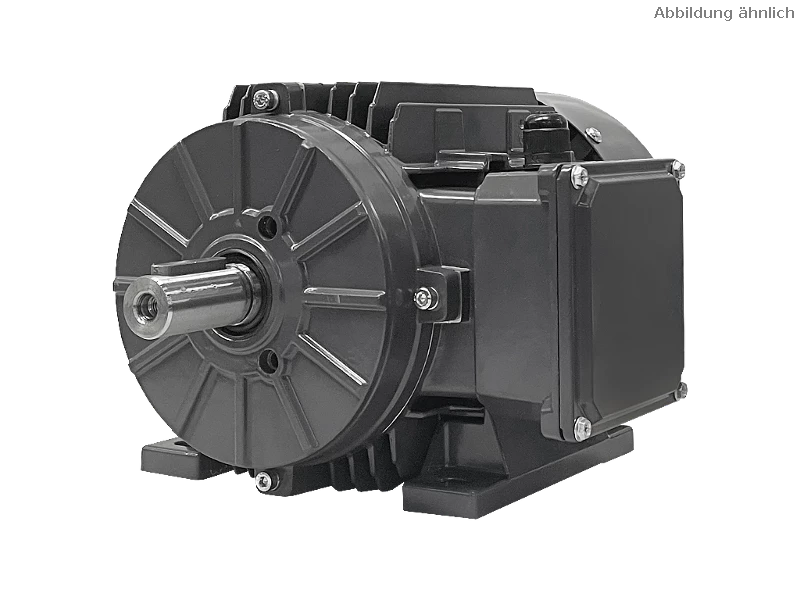

Příklad "Svorkovnice vpravo"

Ochrana motoru

Pro sledování teploty vinutí motoru jsou k dispozici následující možnosti:

• pro monitorování pomocí PTC termistorového vypínacího zařízení nebo pro monitorování s PTC termistorem.
  Frekvenční měnič (standardně)
• 1 sada (3 ks) teplotních spínačů (bimetalové rozpínací kontakty) - pro monitorování např. pomocí
  ochranným relé motoru

Proudová zatížitelnost
Jmenovitý proud (AC: Cos Phi = 1,0): 250VAC / 2,5A
500VAC / 0,75A
Jmenovitý proud (AC: Cos Phi = 0,6): 250VAC / 1,60A
500VAC / 0,5A

• Odporové teplotní čidlo PT100 - PT100 je platinový odporový teploměr, který při
  0 °C má definovanou hodnotu odporu 100 ohmů a používá se k přesnému měření teploty.
• Odporové teplotní čidlo PT1000 - PT100 je platinový odporový teploměr, který má definovanou hodnotu odporu
  0 °C má definovanou hodnotu odporu 1000 ohmů a používá se k přesnému měření teploty.

Při provozu motoru na frekvenčním měniči se doporučuje zvolit jednu z těchto možností, protože při snížených otáčkách a s tím souvisejícím nižším chladicím výkonem může dojít k přehřátí motoru.

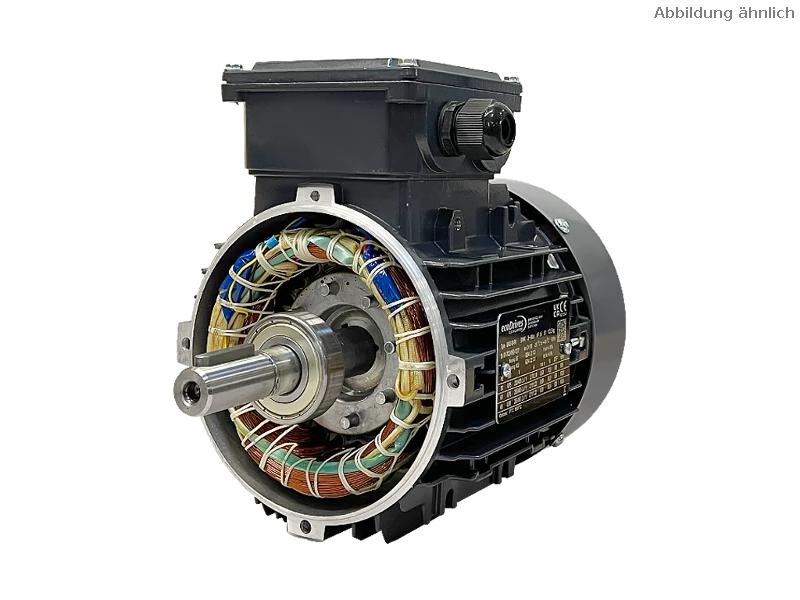

Ložisko

Polohování ložiska n-strany
Motory do velikosti 132 mají standardně oboustranná plovoucí ložiska. Volitelně lze zvolit pevné ložisko na straně n, které absorbuje axiální síly.

Zesílené ložisko
Od velikosti 160 lze na výstupní straně (strana d) použít zesílené ložisko s ložisky NU. To se doporučuje při zvýšených bočních silách, například při pohonu řemenem. Ložisko je třeba pravidelně domazávat, a to buď ručně, nebo pomocí domazávacího zařízení. Používají se otevřená ložiska NU.

Přimazávací zařízení d- a n-strany
Možné od velikosti 160, pro jednoduché domazávání ložisek motoru. Od velikosti 315 je domazávací zařízení standardní.

Izolované ložisko n-strany pro provoz frekvenčního měniče
Opatření k zamezení ložiskových proudů při provozu na frekvenčním měniči Možné od velikosti 250.

Barevné schéma

Tonalità di colore

Colore standard RAL7024 - Grigio grafite

Accessori

Coperchio del ventilatore con tetto di protezione
Progettato per evitare la caduta di oggetti estranei nel ventilatore e per proteggere dalle infiltrazioni d'acqua. Utilizzato per i motori con posizione di installazione verticale.

Ventola di raffreddamento forzato
Da utilizzare con i convertitori di frequenza a velocità controllata. La ventola di raffreddamento forzato, installata al posto della calotta standard, garantisce un raffreddamento sufficiente anche a velocità "molto basse". Tensioni di collegamento multiple: 230V/50Hz/1~ e 400V/50Hz/3~, classe di protezione IP55.
Attenzione: la lunghezza complessiva del motore aumenta!

Riscaldamento a riposo
Impedisce la formazione di condensa anche in condizioni climatiche estreme.
Possibile a partire dalla taglia 80. Tensione di collegamento: 230V/50Hz

Design/regolamenti

CE/UKCA (standard) - Marchio di conformità che conferma che un prodotto soddisfa i requisiti di sicurezza, salute e ambiente applicabili dell'UE o del Regno Unito.

Versione UL/CSA con certificato combinato - Versione con approvazione/certificato combinato conforme alle normative statunitensi e canadesi.

Versione CCC - La China Compulsory Certification (CCC) è un sistema di certificazione valido nella Repubblica Popolare Cinese.

Etichettatura CEL - Simile all'etichetta energetica dell'UE, l'etichetta energetica cinese (CEL) è un'etichetta per il consumo energetico di un prodotto. L'etichetta contiene informazioni sulla classe di efficienza energetica (da 1 a 5) e sul consumo energetico.
