De levertijd verkorten

Wanneer een bestelling wordt geplaatst, worden de beschikbaarheid van de onderdelen die nodig zijn voor het eindproduct en de productiemogelijkheden gecontroleerd. Na bevestiging is expressproductie mogelijk binnen de verkorte levertijd tegen een meerprijs.

Ontwerp behuizing

Als alternatief voor de basisversie zijn de volgende tandwielkastmontagevarianten beschikbaar:

1. Flensuitvoering(en) voor montage van de tandwielkast op de zijdelingse uitgaande flens
2. Opsteekuitvoering met koppelondersteuning. Meestal in combinatie met een holle as-ontwerp.

(Technische tekening met afmetingen in het gegevensblad)

Aansluitzijde

Bij uitvoeringen met flens, reactiearm, massieve uitgaande as of holle as met krimpschijf moet de positie van de aansluitzijde worden opgegeven.

Standaard optie: aansluitzijde rechts

Installatiepositie

De installatiepositie is nodig om de hoeveelheid smeermiddel te bepalen.

De aanduidingen voor de verschillende installatieposities vindt u in de volgende afbeelding.

Positie van de aansluitdoos

Asontwerp

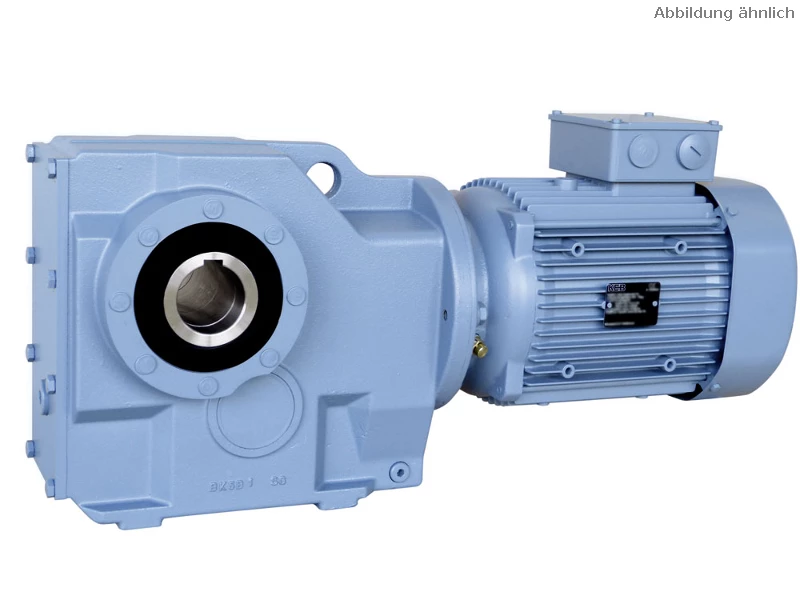

1. Holle as met spiebaan
2. Holle as met krimpschijf - wrijvingsgesloten, afneembare as-naafverbinding voor cilindrische assen zonder spiebaan. Voordelen: eenvoudige productie van de aangepaste as (zonder spiebaan), eenvoudige montage en demontage

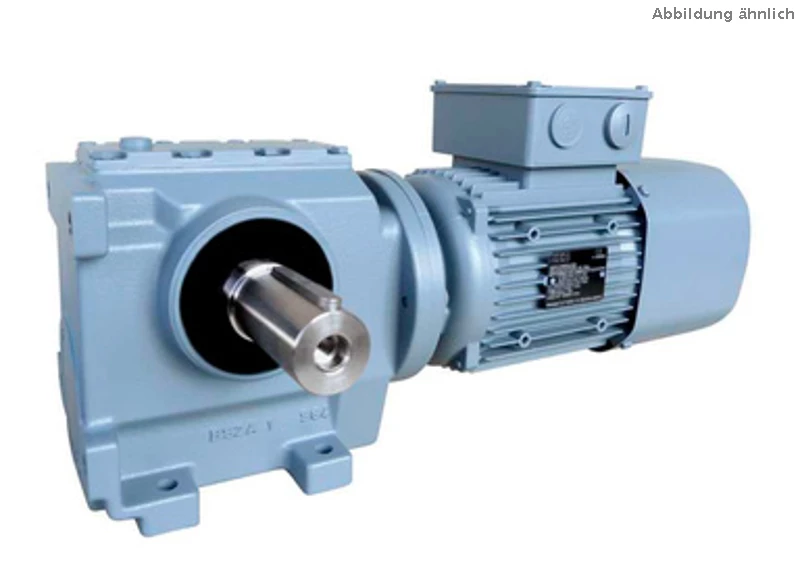

3. Massieve uitgaande as met eenzijdige spie
4. Massieve uitgaande as met veersleutel, tweezijdig

Tweede asuiteinde

• Standaard uitvoering - zonder
• Tweede aseinde - cilindrische as met spiebaan
• Tweede aseinde met handwiel - cilindrische as met spiebaan en handwiel

Maatbladen en CAD-modellen voor de optionele versies zijn op aanvraag verkrijgbaar.

Stof- en waterbescherming

Selecteerbare opties:

• IP55 - stofdicht, bescherming tegen waterstralen (standaard)
• IP65 - stofdicht, bescherming tegen waterstralen
• IP65 met rem - zoals voorheen, maar met extra remversie in IP65

IP-code voor de beschermingsgraad volgens DIN EN 60529, 60034-5,

1. Eerste codenummer: Bescherming tegen het binnendringen van vreemde voorwerpen
2. Tweede codenummer: Bescherming tegen het binnendringen van water met schadelijke gevolgen

Tono de color

Otros colores disponibles bajo pedido para grandes cantidades.

Válvula de purga

Otras opciones

Cubierta de ventilador con techo protector

Orificio de drenaje de condensación

Dependiendo de la posición de instalación del motor, los orificios de drenaje de condensación se encuentran en la parte inferior del motor. Los orificios de drenaje de condensación vienen cerrados de fábrica y deben abrirse para drenar la condensación.

Conexión a tierra externa

Segunda placa de características, suministrada suelta

Versión UL/CSA, con certificado combinado

Versión con homologación/certificado combinado que cumple tanto la normativa estadounidense como la canadiense

Etiquetado CEL

Similar a la etiqueta energética de la UE, la etiqueta energética de China (CEL) es una etiqueta que indica el consumo de energía de un producto. La etiqueta contiene información sobre la clase de eficiencia energética (de 1 a 5) y el consumo de energía. La etiqueta está disponible para motorreductores de 0,75 a 45 kW.

Versión CCC

La Certificación Obligatoria China (CCC) es un sistema de certificación válido en la República Popular China.El certificado está disponible para motorreductores de 0,12 a 1,1kW.El certificado está disponible para motorreductores de 0,12 a 1,1kW.
