De levertijd verkorten

Wanneer een bestelling wordt geplaatst, worden de beschikbaarheid van de onderdelen die nodig zijn voor het eindproduct en de productiemogelijkheden gecontroleerd. Na bevestiging is expressproductie mogelijk binnen de verkorte levertijd tegen een meerprijs.

Ontwerp behuizing

Als alternatief voor de basisversie zijn de volgende tandwielkastmontagevarianten beschikbaar:

1. Flensuitvoering(en) voor montage van de tandwielkast op de zijdelingse uitgaande flens
2. Opsteekuitvoering met koppelondersteuning. Meestal in combinatie met een holle as-ontwerp.

(Technische tekening met afmetingen in het gegevensblad)

Aansluitzijde

Bij uitvoeringen met flens, reactiearm, massieve uitgaande as of holle as met krimpschijf moet de positie van de aansluitzijde worden opgegeven.

Standaard optie: aansluitzijde rechts

Installatiepositie

De installatiepositie is nodig om de hoeveelheid smeermiddel te bepalen.

De aanduidingen voor de verschillende installatieposities vindt u in de volgende afbeelding.

Positie van de aansluitdoos

Asontwerp

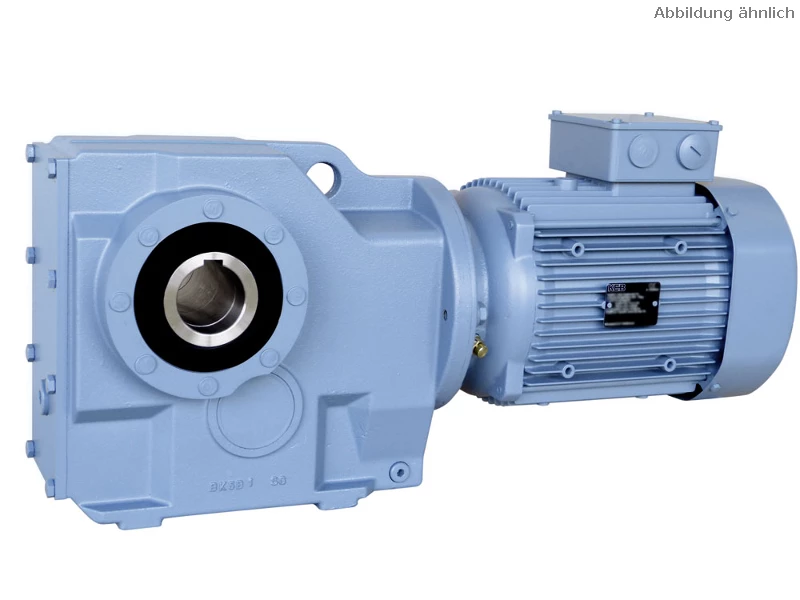

1. Holle as met spiebaan
2. Holle as met krimpschijf - wrijvingsgesloten, afneembare as-naafverbinding voor cilindrische assen zonder spiebaan. Voordelen: eenvoudige productie van de aangepaste as (zonder spiebaan), eenvoudige montage en demontage

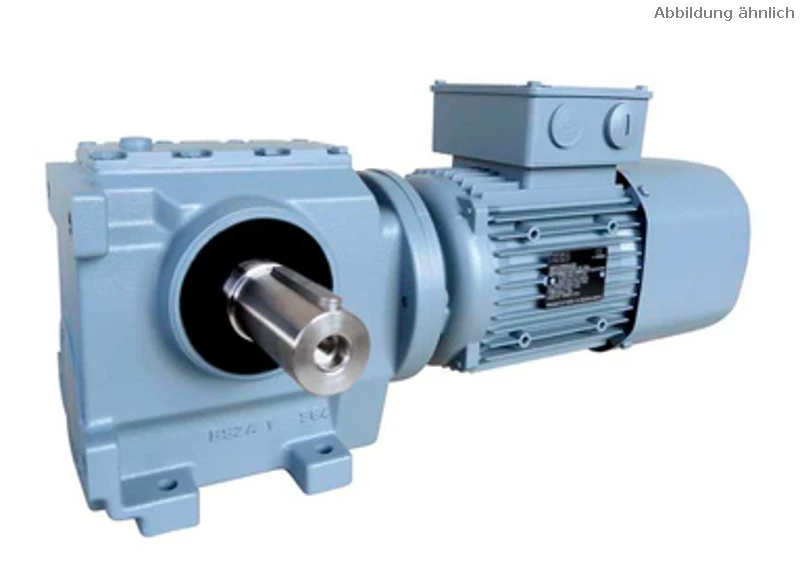

3. Massieve uitgaande as met eenzijdige spie
4. Massieve uitgaande as met veersleutel, tweezijdig

Tweede asuiteinde

• Standaard uitvoering - zonder
• Tweede aseinde - cilindrische as met spiebaan
• Tweede aseinde met handwiel - cilindrische as met spiebaan en handwiel

Maatbladen en CAD-modellen voor de optionele versies zijn op aanvraag verkrijgbaar.

Stof- en waterbescherming

Selecteerbare opties:

• IP55 - stofdicht, bescherming tegen waterstralen (standaard)
• IP65 - stofdicht, bescherming tegen waterstralen
• IP65 met rem - zoals voorheen, maar met extra remversie in IP65

IP-code voor de beschermingsgraad volgens DIN EN 60529, 60034-5,

1. Eerste codenummer: Bescherming tegen het binnendringen van vreemde voorwerpen
2. Tweede codenummer: Bescherming tegen het binnendringen van water met schadelijke gevolgen

Teinte

Pour les grandes quantités, d'autres teintes sont réalisables sur demande.

Soupape de purge

Autres options

Capot de ventilateur avec toit de protection

Perçage d'eau de condensation

Les trous d'évacuation de l'eau de condensation se trouvent sur le côté inférieur du moteur, en fonction de la position de montage du moteur. Les trous d'évacuation de l'eau de condensation sont fermés en usine et doivent ętre ouverts pour évacuer l'eau de condensation.

Prise de terre extérieure

Deuxičme plaque signalétique, livrée en vrac

Version UL/CSA, avec certificat combiné

Version avec homologation/certificat combiné, conforme aux réglementations américaines et canadiennes.

Marquage CEL

Le China Energy Label (CEL) est, ŕ l'instar du label énergétique européen, un label indiquant la consommation d'énergie d'un produit. Le label contient des informations sur la classe d'efficacité énergétique (1 ŕ 5) et la consommation d'énergie. Le label est disponible pour les motoréducteurs de 0,75 ŕ 45kW.

Exécution CCC

La China Compulsory Certification (CCC) est un systčme de certification en vigueur dans la République populaire de Chine.Le certificat est disponible pour les motoréducteurs de 0,12 ŕ 1,1kW.
