Acortar el plazo de entrega

Cuando se realiza un pedido, se comprueba la disponibilidad de los componentes necesarios para el producto final y las posibilidades de producción. Tras la confirmación, es posible la producción exprés dentro del plazo de entrega reducido por un cargo adicional.

Diseńo de la carcasa

Como alternativa a la versión básica, están disponibles las siguientes variantes de montaje de la caja de cambios:

1. Versión(es) de brida para el montaje de la caja de cambios en la brida de salida lateral.
2. Variante de empuje con soporte de par. Normalmente en combinación con el diseńo de eje hueco.

(Dibujo técnico con dimensiones en la hoja de datos)

Lado de conexión

Para versiones con brida, brazo de par, eje de salida macizo o eje hueco con disco de contracción, debe especificarse la posición del lado de conexión.

Opción estándar: Lado de conexión derecho

Posición de montaje

La posición de montaje es necesaria para determinar la cantidad de lubricante.

Las designaciones para las distintas posiciones de instalación se pueden encontrar en la siguiente ilustración.

Posición de la caja de bornes

Konstrukce hřídele

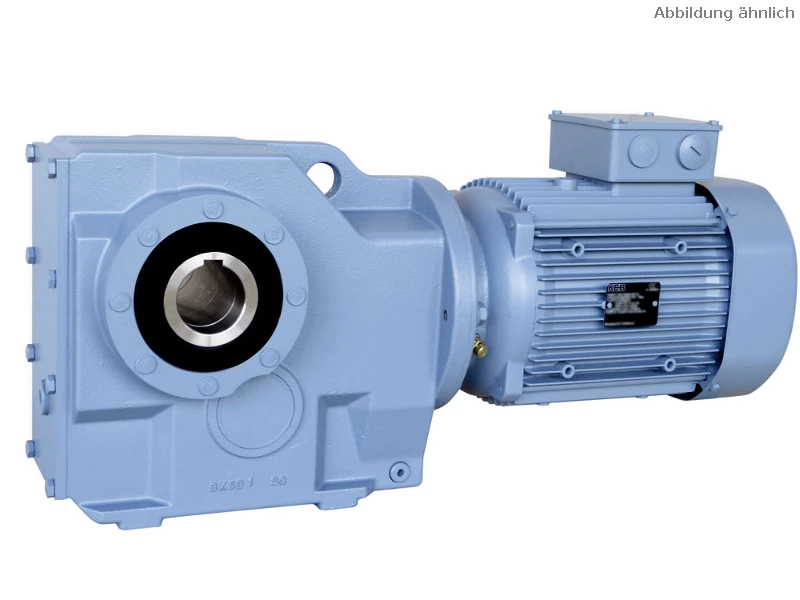

1. Dutá hřídel s drážkou pro pero
2. Dutá hřídel se smršťovacím kotoučem - třecí, odnímatelné spojení hřídele s nábojnicí pro válcové hřídele bez drážky pro pero. Výhody: jednoduchá výroba hřídele na míru (bez drážky), jednoduchá montáž a demontáž.

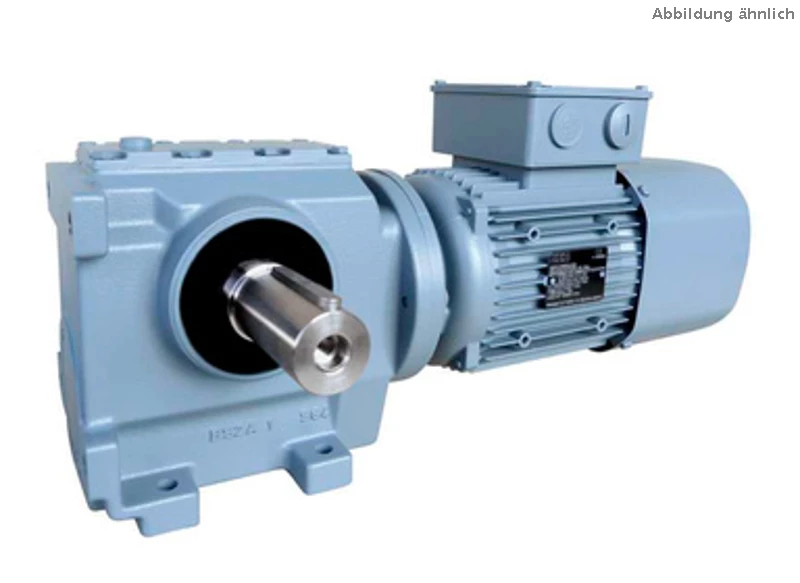

3. Plný výstupní hřídel s pérovým perem, jednostranný
4. Pevný výstupní hřídel s perem, oboustranný

Druhý konec hřídele

• Standardní provedení - bez
• Druhý konec hřídele - válcový hřídel s drážkou pro pero
• Druhý konec hřídele s ručním kolem - válcový hřídel s drážkou a ručním kolem

Rozměrové listy a modely CAD pro volitelná provedení jsou k dispozici na vyžádání.

Ochrana proti prachu a vodě

Volitelné možnosti:

• IP55 - ochrana proti prachu, ochrana proti proudu vody (standardní)
• IP65 - prachotěsnost, ochrana proti proudům vody (standardní)
• IP65 s brzdou - jako dříve, ale s přídavnou brzdou v provedení IP65

Kód IP pro stupeň krytí podle DIN EN 60529, 60034-5,

1. První číslo kódu: Ochrana proti vniknutí cizích těles
2. Druhé číslo kódu: Ochrana proti vniknutí vody se škodlivými účinky.

Barevný odstín

Další barvy jsou k dispozici na vyžádání pro větší množství.

Odvzdušňovací ventil

Další možnosti

Kryt ventilátoru s ochrannou střechou

Otvor pro odvod kondenzátu

V závislosti na instalační poloze motoru jsou otvory pro odvod kondenzátu umístěny na spodní straně motoru. Otvory pro odvod kondenzátu jsou z výroby uzavřeny a pro odvod kondenzátu je nutné je otevřít.

Vnější zemnicí přípojka

Druhý typový štítek, dodává se volně

Verze UL/CSA, s kombinovaným certifikátem

Verze s kombinovaným schválením/certifikátem, která vyhovuje americkým i kanadským předpisům.

Označení CEL

Podobně jako energetický štítek EU je i čínský energetický štítek (CEL) štítkem spotřeby energie výrobku. Štítek obsahuje informace o třídě energetické účinnosti (1 až 5) a spotřebě energie. Štítek je k dispozici pro převodové motory od 0,75 do 45 kW.

Verze CCC

Čínská povinná certifikace (CCC) je certifikační systém platný v Čínské lidové republice. certifikát je k dispozici pro převodové motory od 0,12 do 1,1 kW. certifikát je k dispozici pro převodové motory od 0,12 do 1,1 kW.
