De levertijd verkorten

Wanneer een bestelling wordt geplaatst, worden de beschikbaarheid van de onderdelen die nodig zijn voor het eindproduct en de productiemogelijkheden gecontroleerd. Na bevestiging is expressproductie mogelijk binnen de verkorte levertijd tegen een meerprijs.

Ontwerp behuizing

Als alternatief voor de basisversie zijn de volgende tandwielkastmontagevarianten beschikbaar:

1. Flensuitvoering(en) voor montage van de tandwielkast op de zijdelingse uitgaande flens
2. Opsteekuitvoering met koppelondersteuning. Meestal in combinatie met een holle as-ontwerp.

(Technische tekening met afmetingen in het gegevensblad)

Aansluitzijde

Bij uitvoeringen met flens, reactiearm, massieve uitgaande as of holle as met krimpschijf moet de positie van de aansluitzijde worden opgegeven.

Standaard optie: aansluitzijde rechts

Installatiepositie

De installatiepositie is nodig om de hoeveelheid smeermiddel te bepalen.

De aanduidingen voor de verschillende installatieposities vindt u in de volgende afbeelding.

Positie van de aansluitdoos

Shaft design

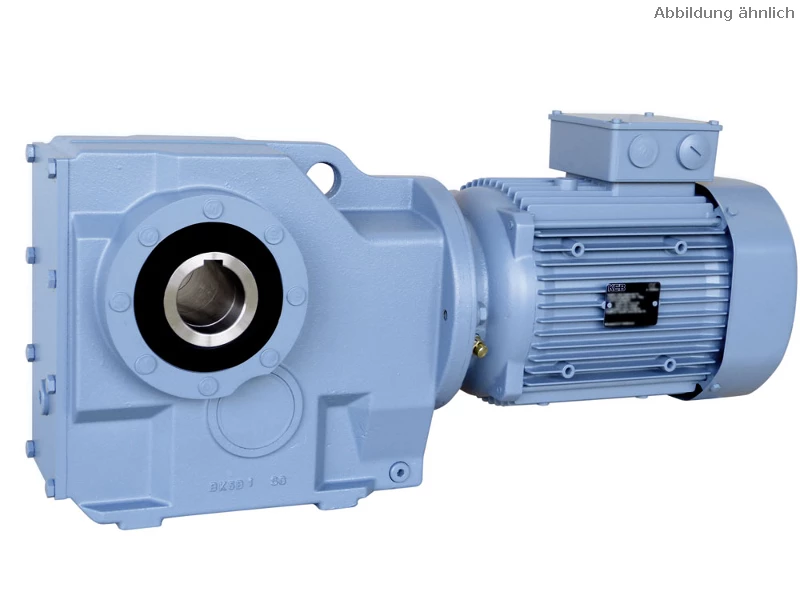

1. Hollow shaft with keyway
2. Hollow shaft with shrink disk - friction-locked, detachable shaft-hub connection for cylindrical shafts without keyway. Advantages: simple production of the customized shaft (without keyway), simple assembly and disassembly

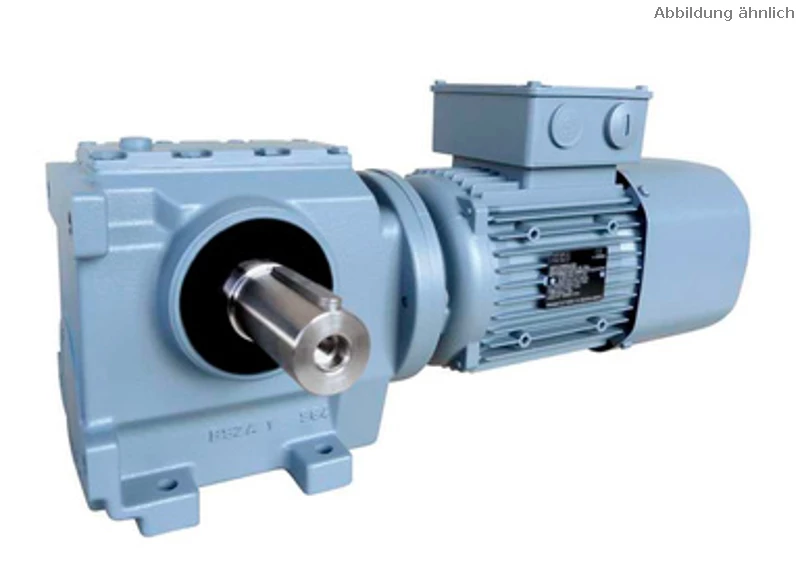

3. Solid output shaft with feather key, one-sided
4. Solid output shaft with feather key, both sides

Second shaft end

• Standard version - without
• Second shaft end - cylindrical shaft with keyway
• Second shaft end with handwheel - cylindrical shaft with keyway and handwheel

Dimension sheets and CAD models for the optional versions are available on request.

Dust and water protection

Selectable options:

• IP55 - dustproof, protection against water jets (standard)
• IP65 - dust-tight, protection against water jets
• IP65 with brake - as before, but with additional brake version in IP65

IP code for the degree of protection in accordance with DIN EN 60529, 60034-5,

1. First code number: Protection against ingress of foreign bodies
2. Second code number: Protection against ingress of water with harmful effects

Color shade

Other colors are also available on request for larger quantities.

Bleeder valve

Other options

Fan cover with protective roof

Condensation drain hole

Depending on the installation position of the motor, the condensation drainage holes are located on the lower side of the motor. The condensation drain holes are closed at the factory and must be opened to drain condensation.

External earth connection

Second rating plate, supplied loose

UL/CSA version, with combined certificate

Version with combined approval/certificate that complies with both US and Canadian regulations

CEL marking

Similar to the EU energy label, the China Energy Label (CEL) is a label for the energy consumption of a product. The label contains information on the energy efficiency class (1 to 5) and energy consumption. The label is available for geared motors from 0.75 to 45kW

CCC version

The China Compulsory Certification (CCC) is a certification system valid in the People's Republic of China.the certificate is available for geared motors from 0.12 to 1.1kW.the certificate is available for geared motors from 0.12 to 1.1kW.
