Réduction du délai de livraison

Lors de la commande, la disponibilité des composants nécessaires au produit final et la possibilité de fabrication sont vérifiées. Après confirmation, une fabrication urgente payante est possible dans le délai de livraison raccourci.

Exécution du boîtier

Les variantes suivantes de fixation du réducteur sont disponibles comme alternative à l'exécution sur pied :

1. Version(s) à bride pour la fixation du réducteur sur la bride de sortie latérale.
2. Version à emboîter avec bras de couple. Le plus souvent en combinaison avec l'exécution à arbre creux.

(Dessin technique avec dimensions dans la fiche technique)

Côté raccordement

Pour les versions avec bride, bras de couple, avec arbre de sortie plein ou arbre creux avec frette de serrage, la position du côté raccordement doit être indiquée.

Option standard : côté de raccordement à droite

Position de montage

L'indication de la position de montage est nécessaire pour déterminer la quantité de lubrifiant.

Vous trouverez les désignations des différentes positions de montage dans l'illustration suivante.

Position de la boîte à bornes

Modèle d'arbre

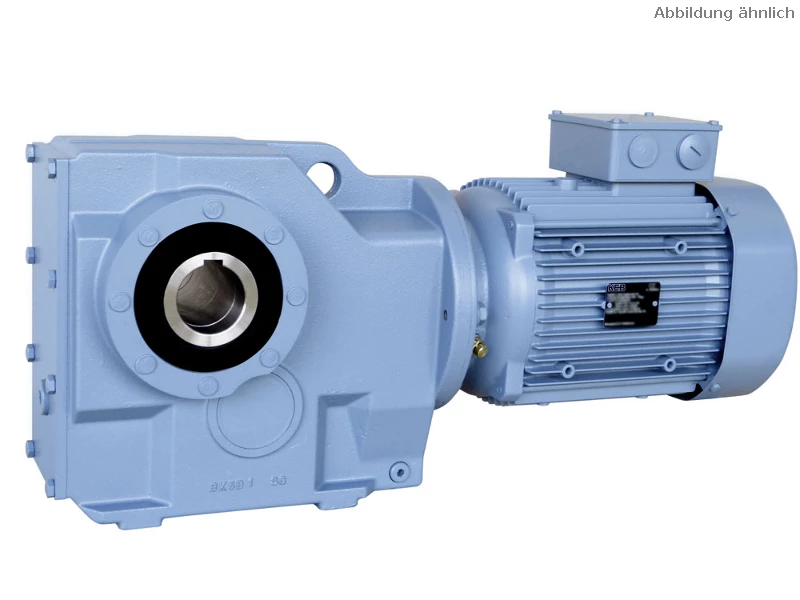

1. Arbre creux avec rainure de clavette
2. Arbre creux avec frette de serrage - liaison arbre-moyeu détachable par adhérence pour arbres cylindriques sans clavette. Avantages : fabrication simple de l'arbre spécifique au client (sans rainure de clavette), montage et démontage faciles.

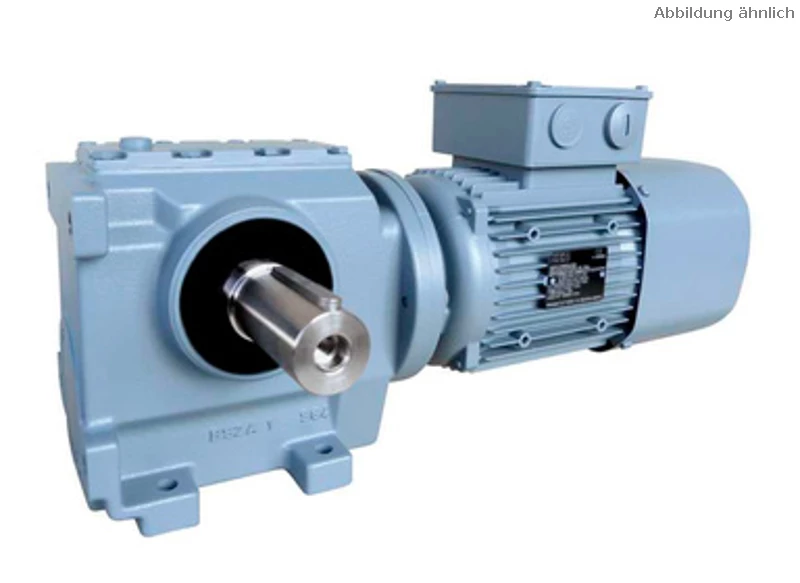

3. Arbre plein de sortie avec clavette, d'un côté
4. Arbre plein de sortie avec clavette, des deux côtés

Deuxième bout d'arbre

• Version standard - sans
• Deuxième bout d'arbre - arbre cylindrique avec rainure de clavette
• Deuxième bout d'arbre avec volant - arbre cylindrique avec rainure de clavette et volant

Feuilles de dimensions et modèle CAD pour les versions optionnelles disponibles sur demande.

Protection contre la poussière et l'eau

Options sélectionnables :

• IP55 - protection contre la poussière, protection contre les jets d'eau (standard)
• IP65 - étanche à la poussière, protection contre les jets d'eau
• IP65 avec frein - comme précédemment, mais en plus version frein en IP65

Code IP pour le type de protection selon DIN EN 60529, 60034-5,

1. Premier indice : protection contre la pénétration de corps étrangers
2. Deuxième indice : protection contre la pénétration d'eau ayant des effets nocifs

Tonalità di colore

Altri colori sono disponibili su richiesta per quantità maggiori.

Valvola di spurgo

Altre opzioni

Tettuccio di protezione per ventilatori

Foro di scarico della condensa

A seconda della posizione di installazione del motore, i fori di scarico della condensa si trovano sul lato inferiore del motore. I fori di scarico della condensa sono chiusi in fabbrica e devono essere aperti per scaricare la condensa.

Collegamento a terra esterno

Seconda targhetta, fornita sfusa

Versione UL/CSA, con certificato combinato

Versione con omologazione/certificato combinato conforme alle normative statunitensi e canadesi.

Etichettatura CEL

Simile all'etichetta energetica dell'UE, l'etichetta energetica cinese (CEL) è un'etichetta che indica il consumo energetico di un prodotto. L'etichetta contiene informazioni sulla classe di efficienza energetica (da 1 a 5) e sul consumo energetico. L'etichetta è disponibile per i motoriduttori da 0,75 a 45kW.

Versione CCC

La China Compulsory Certification (CCC) è un sistema di certificazione valido nella Repubblica Popolare Cinese.Il certificato è disponibile per i motoriduttori da 0,12 a 1,1kW.Il certificato è disponibile per i motoriduttori da 0,12 a 1,1kW.
